托盘包装机三维结构设计方案

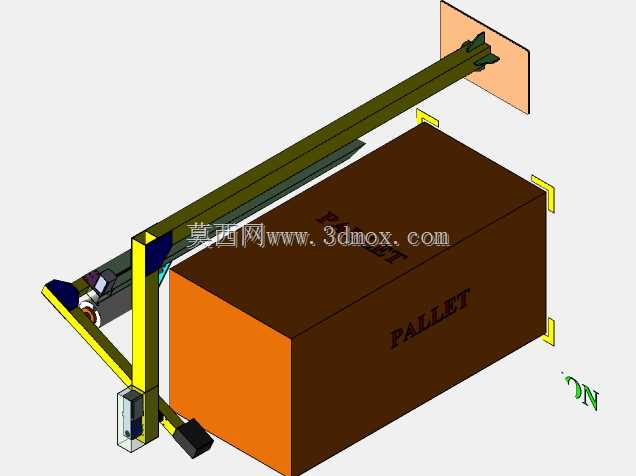

　　该托盘包装设备主要面向仓储物流、生产制造末端的整托货物包装工序，适配标准木质、塑料托盘上的箱装、袋装规整货物的外包装缠绕加固作业，在快消品生产、家电制造、化工原料仓储等场景中，可替代人工完成整托货物的缠绕膜包覆作业，避免货物在叉车转运、堆叠存储、长途运输过程中出现散垛、磕碰、受潮等问题。从结构设计来看，设备采用悬臂式布局，区别于传统转盘式缠绕机需要托盘转动的结构形式，悬臂搭载膜架沿固定立柱做竖直方向升降运动，同时悬臂自身绕托盘中心做水平回转运动，整套动作通过导轨副与传动链实现平稳运行，这种结构形式对场地地面平整度要求更低，也适配重量较大、重心偏高的重型货物包装，不会因为托盘转动带来重心偏移倾覆的风险。

　　设备的安装边界需要预留悬臂回转半径外至少0.8米的操作与维护空间，竖直方向需要满足最高堆垛货物上方预留1.2米的悬臂升降安全余量，膜架部分设置了张力调节机构，可根据不同货物的包装紧实度需求调整缠绕膜拉伸比例，针对边角规整的硬质箱装货物可适当提高膜张力提升包装紧固度，针对软质袋装货物则降低张力避免膜层挤压导致包装物变形。悬臂的驱动部分采用减速电机配合齿轮齿条传动，升降行程可根据常见的堆垛高度做适配调整，常规配置下可覆盖1.8米以内的整托货物包装需求，设备底部设置了可调节的支撑脚座，可在安装时校准整机水平度，保证悬臂回转过程中无偏摆抖动。在功能设计上，设备可根据包装需求设定缠绕层数，在货物顶部与底部位置可自动增加缠绕圈数，

　　强化托盘与货物、货物顶层的绑定强度，膜架自带断膜检测结构，当缠绕膜耗尽或意外断裂时可触发停机信号，避免设备空转。整套结构的三维建模过程中，对运动部件做了完整的干涉检查，验证了悬臂在全行程升降、全角度回转过程中与托盘、货物、周边防护结构无运动干涉，各传动部件的安装位置预留了足够的维护操作空间，方便后期更换易损件、调整传动间隙。
