PCB板自动拾取移栽机架设备

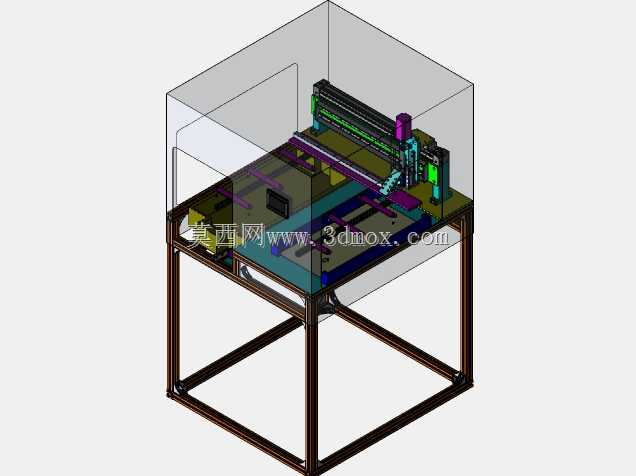

　　该设备主要面向PCB生产制程中的板件转运环节，适配SMT产线前后段、PCB测试工位、分板工位之间的板件自动拾取移送需求，可替代人工完成裸PCB板、贴片后半成品板的精准取放作业，避免人工接触带来的板面污染、元件磕碰损伤问题，适配常规消费电子类6寸规格PCB的流转节拍。设备整体采用方管焊接底架搭配铝型材立柱的框架结构，底部框架预留了脚轮与调平脚杯的安装位置，可直接推入产线空位对接前后工位，无需额外做地基固定，安装边界可适配多数电子车间标准线体的侧边预留空间，外罩采用透明亚克力板做全封闭防护，既可以观察内部运行状态，也能避免车间浮尘落入运动机构，同时防止人员误触运动部件造成安全隐患。核心拾取执行端采用龙门式直线模组布局，

　　X轴横跨作业区域覆盖整个取放行程，Z轴搭配真空吸嘴组件，可根据PCB板的尺寸调整吸嘴安装间距，适配不同长宽规格的板件拾取，吸嘴选用防静电材质，避免静电击穿PCB板上的精密元件。Y轴布置在作业平台下方，可带动载具平台移动至取料位与放料位，平台表面设置了可调式定位挡块，可快速切换不同规格PCB的载具定位，无需重新做整体平台调校。设计阶段优先考虑了设备的维护便捷性，所有模组的安装座均采用快拆式螺丝固定，同步带、导轨的润滑注油点全部外露在设备侧方的维护窗口位置，日常保养无需拆解外罩即可完成操作；气路管线全部沿铝型材槽内布置，搭配拖链做运动防护，避免管线长期弯折出现破损漏气问题，电气控制元件集中安装在机架侧方的电控安装板上，

　　接线端子预留了足够的扩展点位，可后续加装视觉定位模块、扫码枪组件，适配产线升级后的追溯、精准对位需求。设备的作业高度匹配人工站立操作的舒适区间，上下料位置预留了足够的操作空间，即便出现异常停机情况，操作人员也可快速伸手取出工位上的板件，不会出现卡料后难以清理的问题，框架的受力点全部做了加强筋焊接处理，即便模组高速运行也不会出现明显晃动，保证拾取位置的重复精度满足PCB制程的公差要求。
