通讯产品生产用挑板作业设备结构

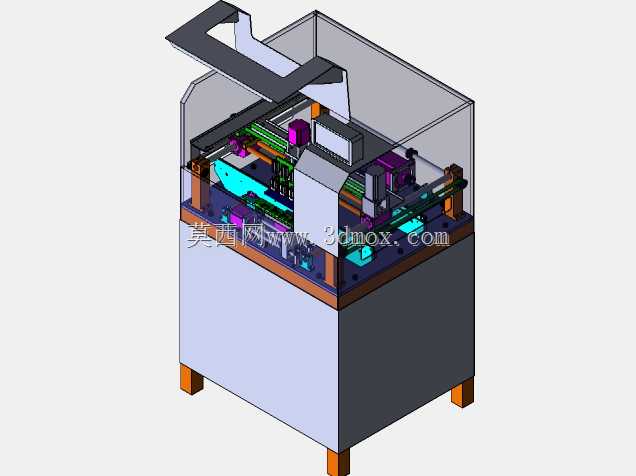

　　这款挑板作业设备主要面向通讯终端产品组装产线的工位衔接需求，适配PCB板类物料在不同工序间的挑取、转移动作，解决人工取放板件时易出现的板面划伤、引脚磕碰、对位偏差等常见生产问题，在手机、通讯模组类产品的SMT后段、组装前段工位有较高的适配性。设备整体采用立式柜式结构设计，下部为方管焊接成型的机架主体，底部配置可调支撑脚，可适配车间不同平整度的地面安装需求，机架上部设置透明亚克力防护围板，既可以隔绝作业区域与外部人员的误触碰风险，也能直观观察内部机构的运行状态，方便产线运维人员快速排查卡料、错位等异常。设备顶部设置向上翻开的检修护罩，日常维护时无需拆解整体围板，即可快速触及上部的走线槽、阀组等易维护部件，降低日常运维的拆装工作量。

　　内部核心作业机构采用线性导轨搭配同步带传动的布局，横向移载行程覆盖整个作业台面宽度，可适配不同尺寸规格的PCB板件挑取需求，挑取执行端配置柔性夹爪组件，夹爪接触位置贴附防静电泡棉，避免夹取过程中对板件表面的元器件、焊盘造成压伤，夹爪的开合行程可通过调节安装位适配不同宽度的板件，无需更换整套夹治具即可完成多规格产品的快速换型。设备的作业台面采用电木板加工成型，台面预留多组定位安装孔位，可根据不同产品的工艺需求加装定位治具、检测传感器等附加组件，台面下部预留走线与气路排布空间，所有线缆、气管均采用拖链收纳，避免移载过程中出现线缆拉扯、气管弯折磨损的问题。从安装边界来看，设备整体占地尺寸适配标准产线的工位间距，

　　可直接嵌入现有流水线的工位缺口，不需要对原有产线做大规模改造，设备的进出料高度与常规流水线的作业面高度匹配，板件可直接从流水线接驳到设备作业位，完成挑板作业后直接输送到下一个工序，减少中间的中转环节。设计过程中充分考虑了通讯类产品生产的防静电需求，整体机架做接地处理，所有与板件接触的部件均采用防静电材质，避免静电击穿板件上的精密元器件，机构的运行速度可根据产线节拍做无级调整，移载过程中设置加减速曲线，避免快速启停导致的板件移位、掉落问题，设备的控制元件集中安装在机架下部的电控仓内，仓门设置散热百叶，保证长时间运行时电控元件的工作温度处于合理区间。
