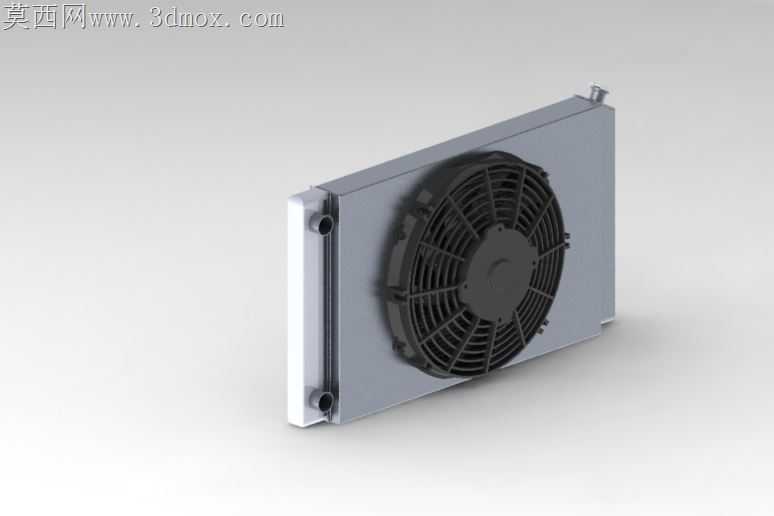

适配老式雪佛兰科迈罗的双流散热装置设计

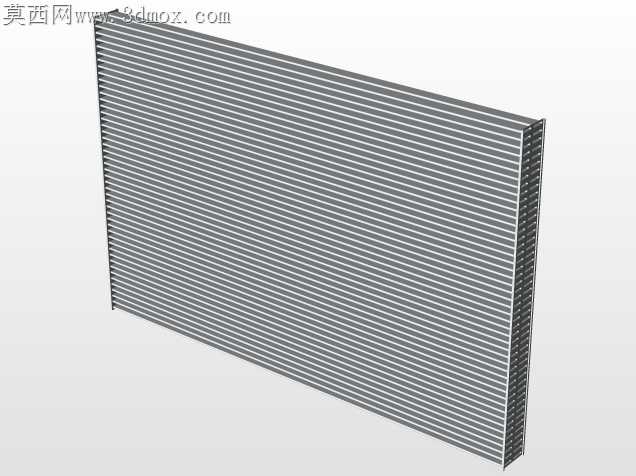

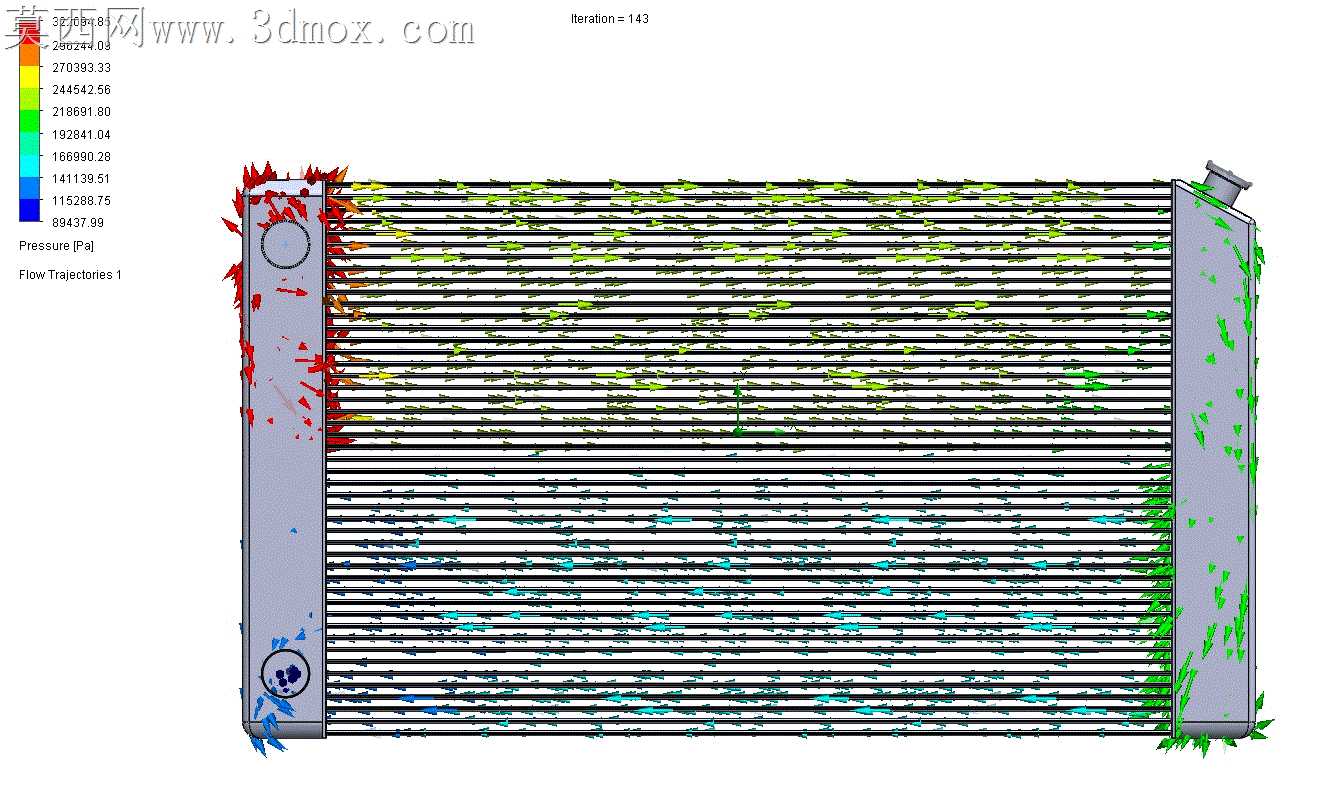

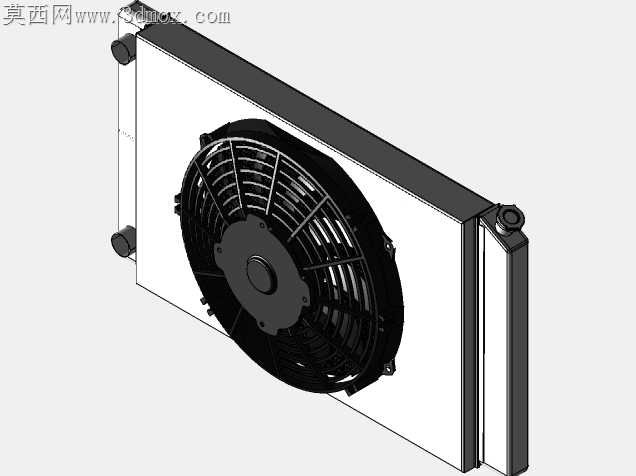

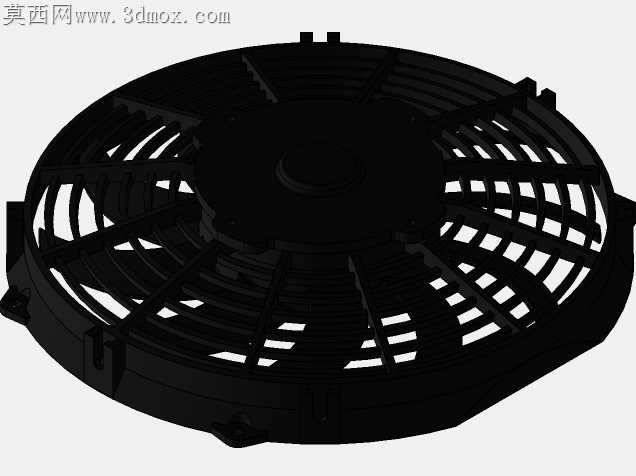

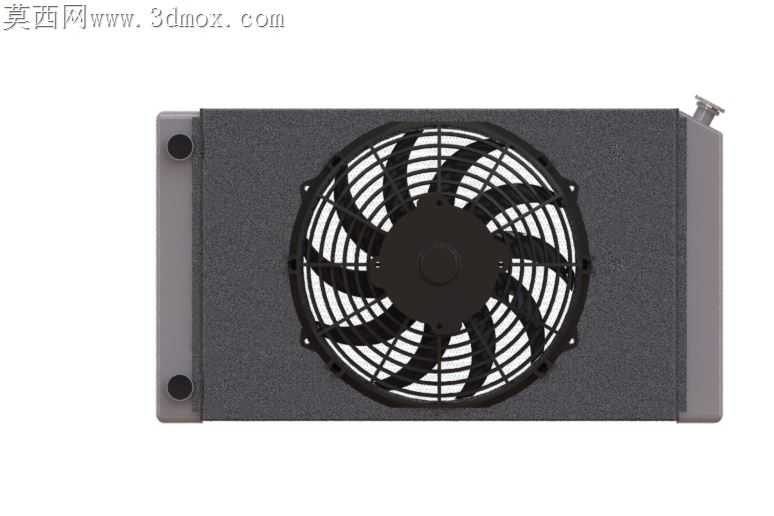

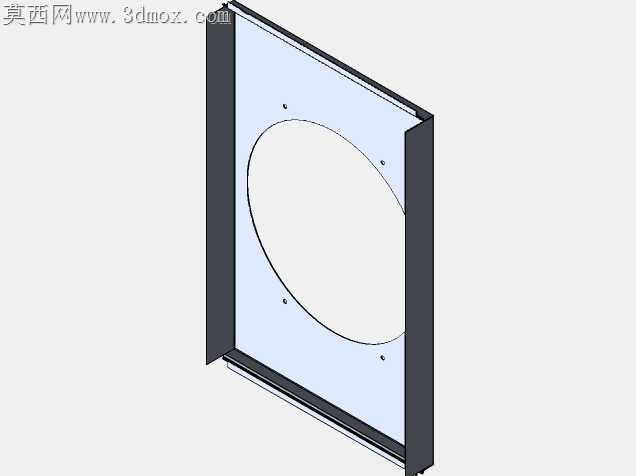

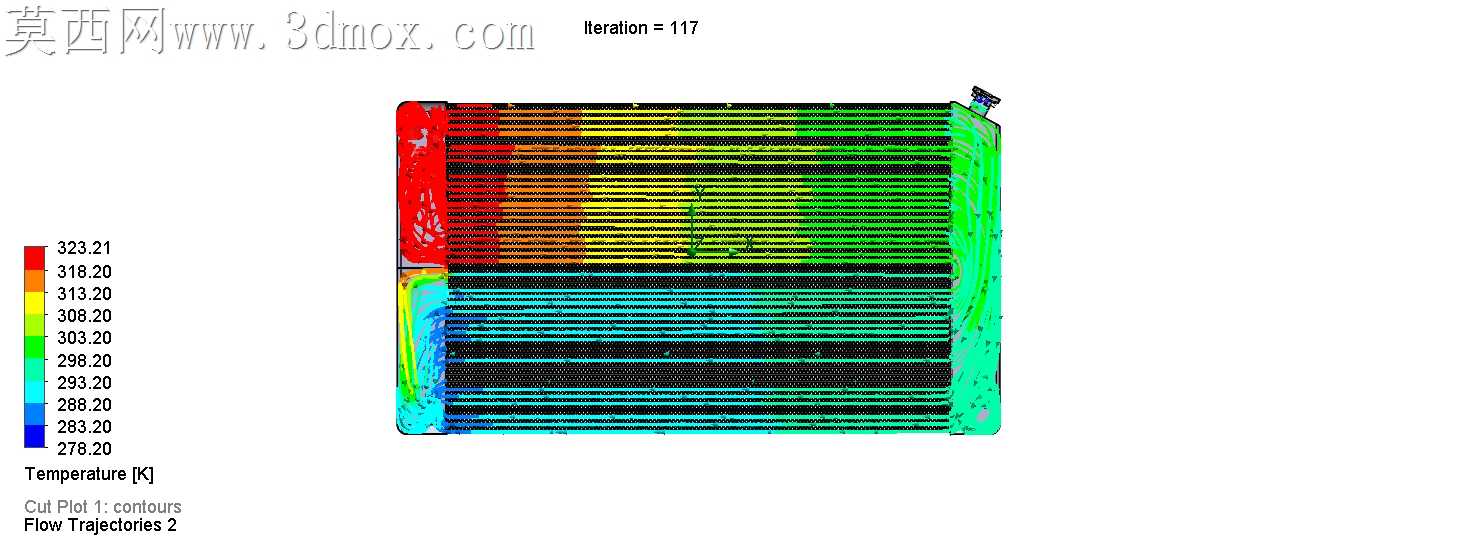

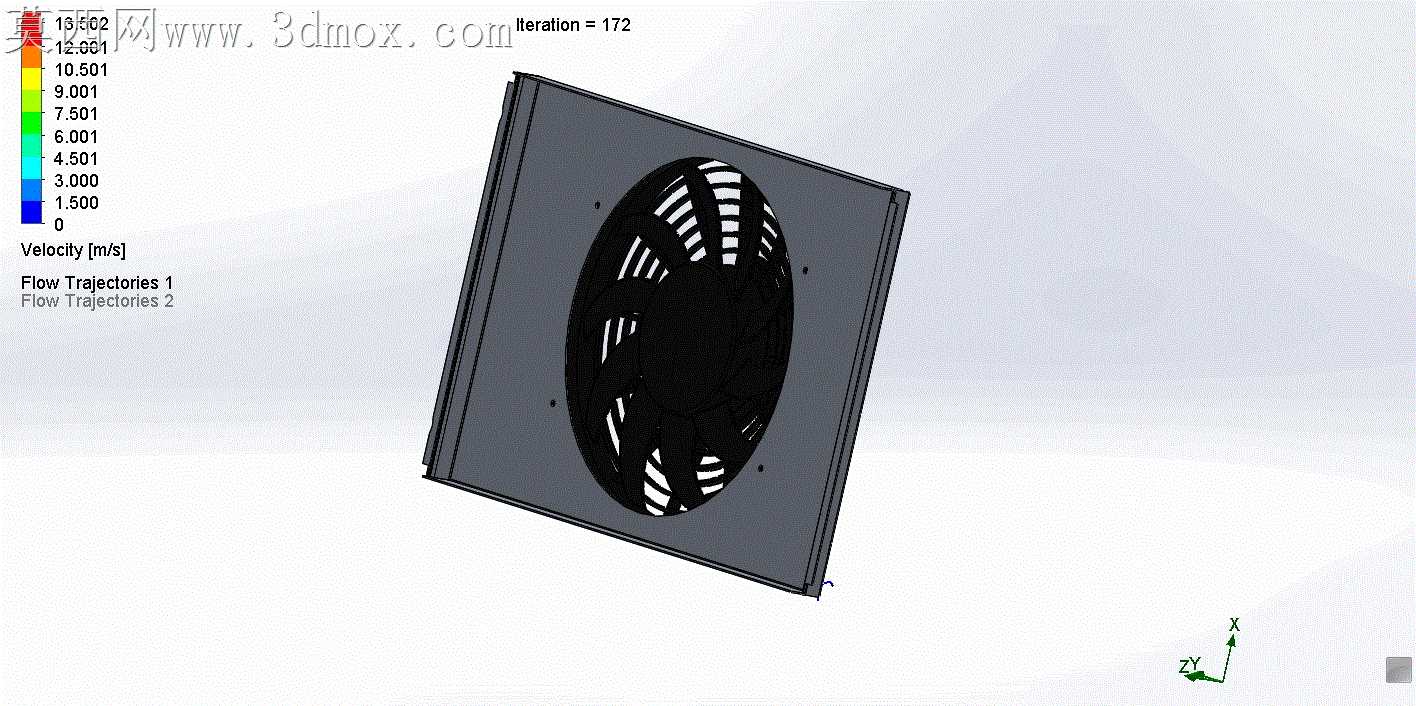

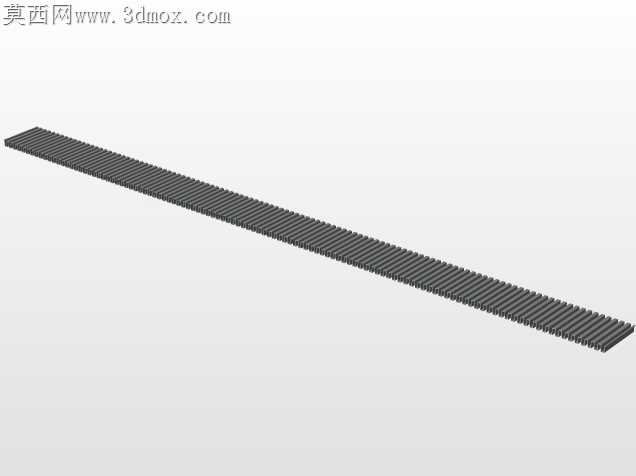

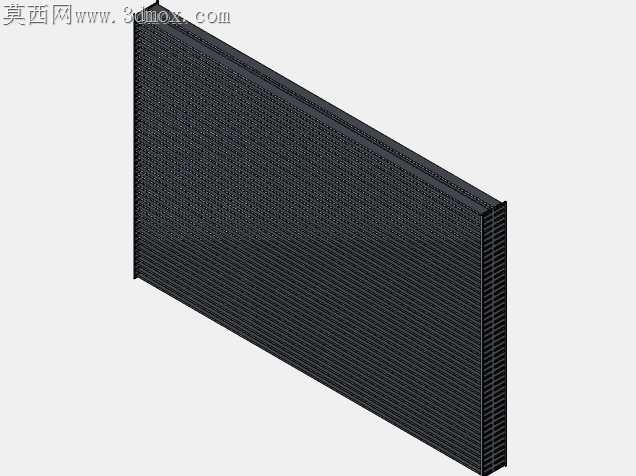

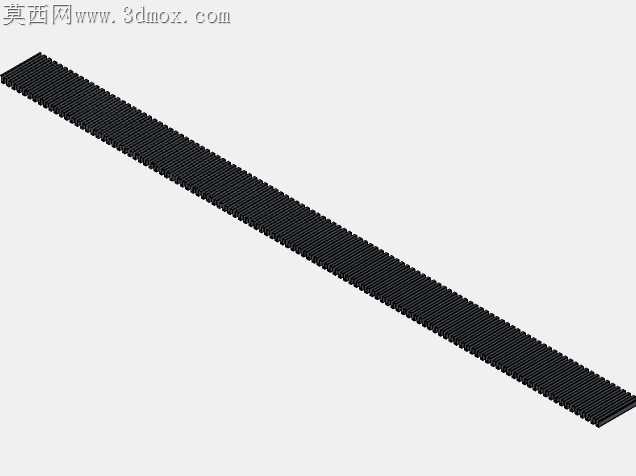

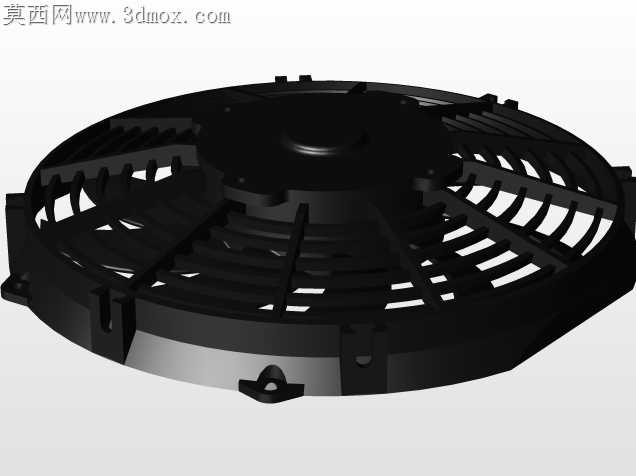

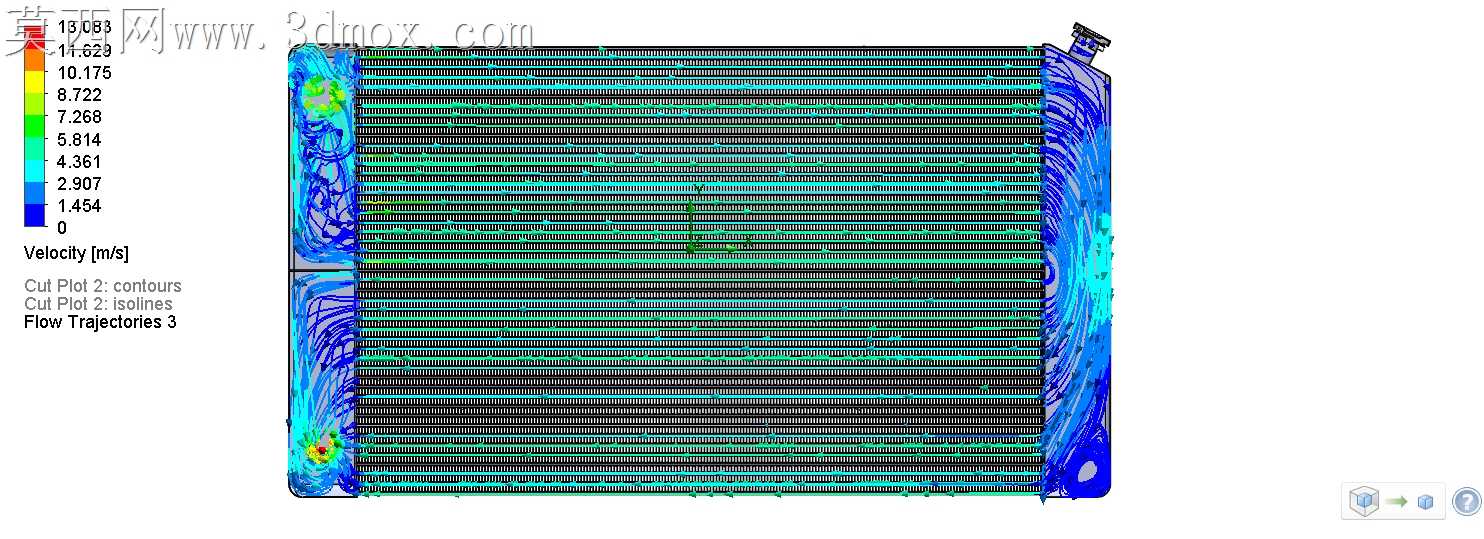

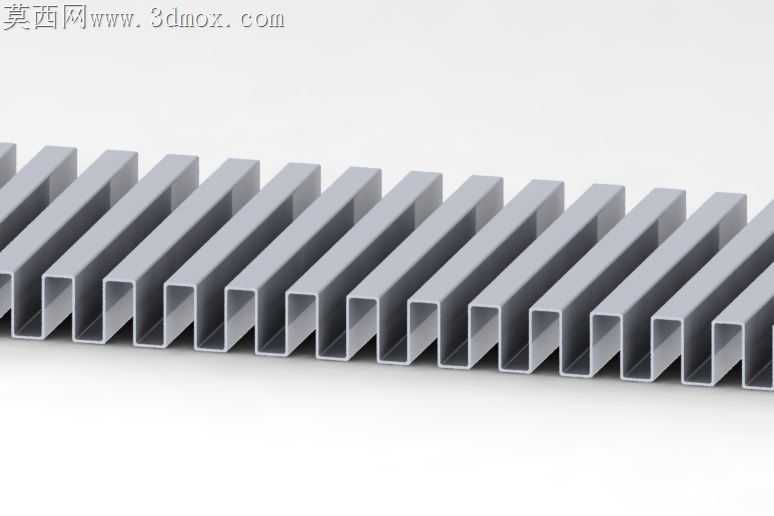

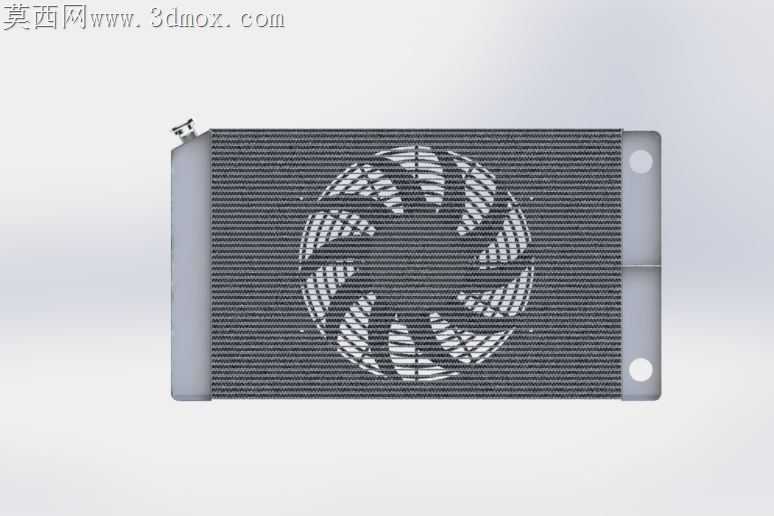

做这个散热装置的建模时，最先锚定的是老式美式肌肉车机舱的紧凑安装空间，毕竟1970款科迈罗的机舱留给散热系统的余量并不宽，不能照搬通用改装散热器的尺寸参数。方形翅片的排布没有用常规等距阵列，特意顺着进出水流道的走向做了疏密调整，靠近进水口的区域翅片间距收窄1.2mm，让高温冷却液刚进入芯体时就能接触更多换热面积，靠近出水口的位置翅片间距放宽，避免冷却液流动阻力过大影响循环效率。S型曲线风扇的叶片建模是最磨人的部分，一开始扫掠出来的叶片曲面在叶尖位置总有折痕，反复调整引导线的曲率控制点，把叶根到叶尖的扭角从12度渐变到27度，既保证叶片转动时能覆盖整个芯体的迎风面，又不会因为曲面突变在高速转动时产生额外风噪。装配逻辑上特意留了0.8mm的安装间隙，风扇护网和散热器芯体之间的缓冲胶垫位置做了沉台设计，不用额外加固定支架就能直接卡入，侧边的水嘴接头做了1.5度的拔模斜度，后期如果做3D打印样件或者开模注塑都能顺利脱模，不用二次修整飞边。材质调试的时候，芯体部分用了带细微磨砂质感的深灰金属材质，特意把粗糙度调到0.3，还原铝制散热芯氧化后的哑光质感，风扇叶片用了半哑光的工程塑料材质，边缘加了极细微的合模线细节，不会显得过于光滑失真，护网的钢丝部分做了轻微的做旧效果，模拟长期使用后附着的细微灰尘质感。做结构取舍的时候砍掉了多余的外置导风罩，因为这款车原厂的机舱导风结构已经能把气流集中到散热器正面，再加装导风罩反而会挤占机舱空间，甚至和周边的管路产生干涉。整个模型的配合公差都卡到了民用改装件的通用标准，不管是用来做改装方案的可视化演示，还是拿去做小批量定制加工的参考，都不用再重新调整安装尺寸，甚至可以直接导出工程图做生产下料的参考，翅片的厚度也特意设成了0.12mm，和市售改装散热器的实际翅片厚度一致，做热仿真分析的时候也能得到更贴近真实使用场景的数据，不会因为建模参数和实物偏差太大导致仿真结果失真。
