越野车型前装式防护绞车载架结构设计

做这个绞车载架的建模时，我最先卡壳的点是防护栏栅和主承托梁的衔接位置，一开始想直接把圆管栅条焊在主梁外侧面，后来翻了实车改装的受力反馈，发现越野冲坡时绞盘拖拽的反向拉力会让外侧焊缝直接受剪切力，反复拉扯很容易开焊，索性把栅条的安装位往主梁内侧挪了12mm，每根栅条都做了内嵌式的定位卡槽，不用额外堆焊就能让栅条分担一部分纵向冲击力，也不会因为突出太多影响接近角。

中间的导绳辊安装位我改了三次，最早是把辊轴座直接锁在承托平板上，后来想到绞盘收绳时钢缆会左右摆动，平板受力会出现局部凹陷，特意在辊座下方加了两道L型的加强筋，筋的高度刚好和主梁下沿齐平，既不会突出托底，又能把辊座受到的侧向力直接传导到两侧的安装支耳上，不会让平板单独受力。两侧和车架连接的支耳我没做一体化的整板，而是拆成了上下两个独立的带腰型孔的安装片，腰型孔留了8mm的前后调节余量，装车的时候不用硬撬对位，就算不同批次的车架安装孔位有小误差，也能顺利对齐锁止，还能微调绞盘的前后位置适配不同厚度的前杠覆盖件。

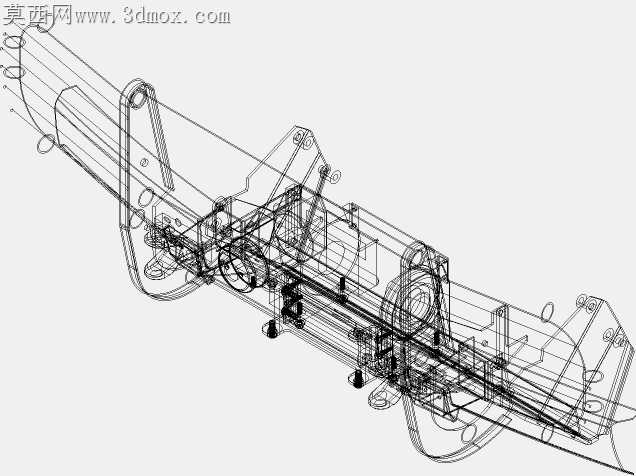

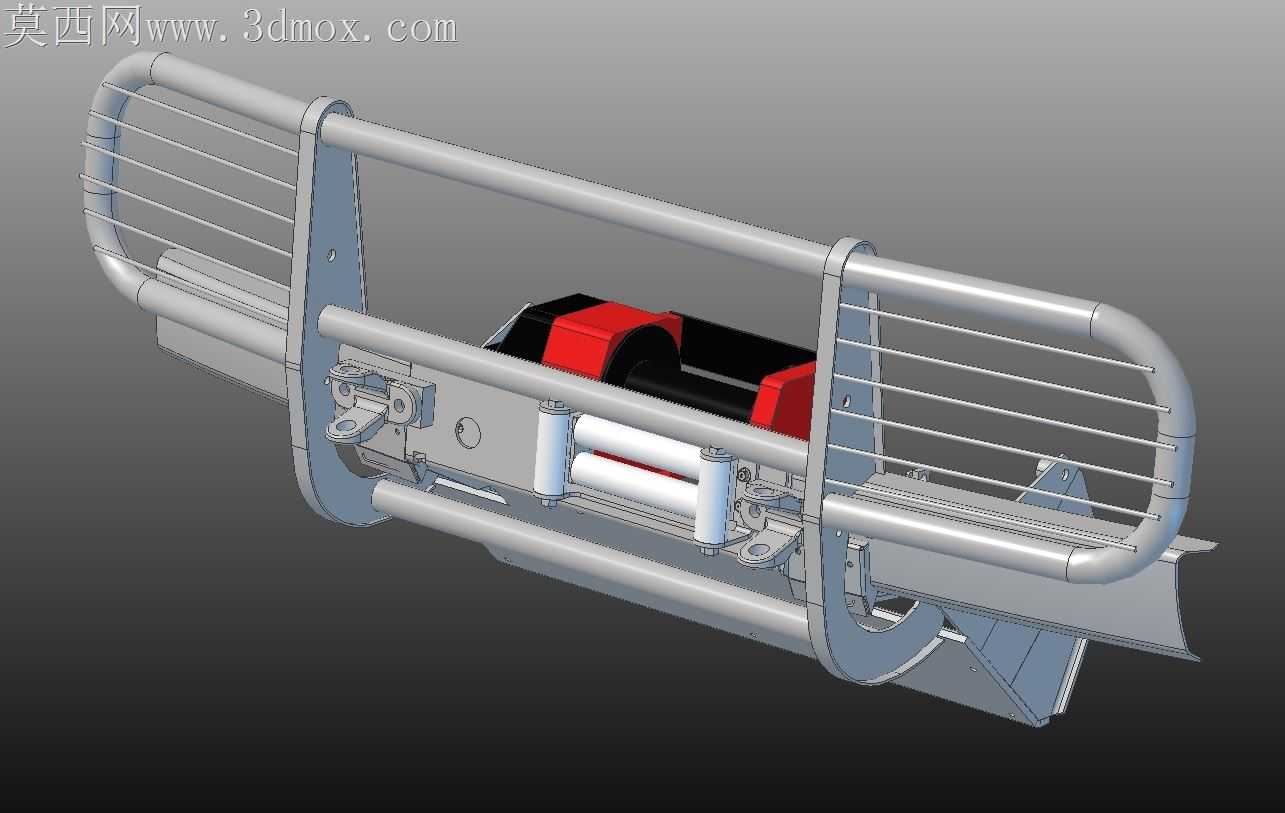

做外围的U型防护杠曲面的时候，最开始弯管的圆角我设成了R80，渲染的时候看着总觉得生硬，和路虎发现的前脸线条搭不上，反复比对实车的前杠弧度，把圆角调到R115，弯管过渡段做了2度的微小外倾，不会直愣愣戳在前面，视觉上更贴合原车的圆润轮廓，也能在正面碰撞时把冲击力往两侧分散，不会直接怼到中间的绞盘主体。栅条的间距我没做等距排列，最靠近中间导绳口的三根栅条间距收窄到40mm，防止越野时飞溅的碎石直接打到绞盘的导绳器，外侧的栅条放宽到60mm，既能减重也不会挡到绞盘离合器的操作手柄，伸手就能扳到，不用拆护杠。

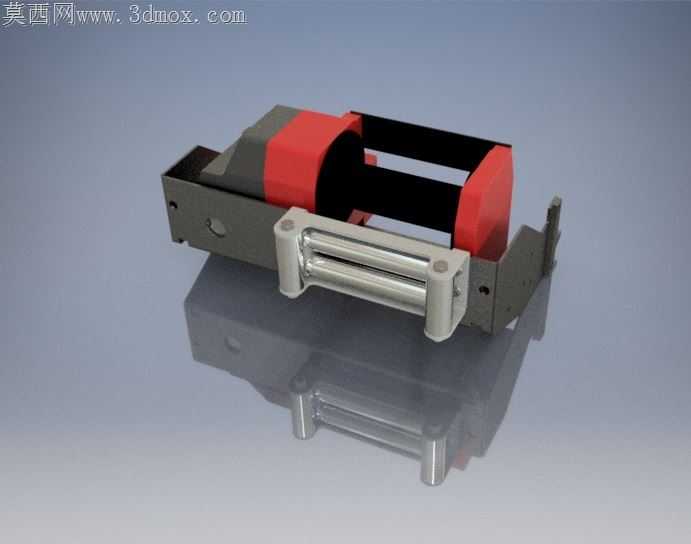

材质调试的时候我没给整个架子做统一的金属质感，主承托梁和支耳部分做了哑光喷塑的磨砂金属质感，粗糙度调到0.3，模拟户外使用的耐磨涂层，U型防护杠和栅条做了亮面抛光的不锈钢质感，反光度稍高一点，和哑光的承托部分形成层次，绞盘主体的红黑塑料件我特意加了细微的颗粒纹理，不会像光滑塑料那样显得廉价，导绳辊的白色尼龙部分加了一点点半透明的质感，边缘做了轻微的使用磨损痕迹，渲染出来的光影不会太假，更像实际装车使用的状态。

装配逻辑上我把所有连接位都留了标准件的安装间隙，螺栓孔都比对应螺栓大1mm，不会出现建模时严丝合缝实际装不上的问题，绞盘主体和承托板之间留了2mm的减震垫安装位，避免绞盘工作时的震动直接传到车架引起共振，整个架子的所有棱边都做了R2的倒角，没有尖锐的边角，装车调试的时候不会划手，也不会割伤连接的线缆。
