分形结构希尔伯特流道低温换热装置

在低温制冷、特种流体换热以及小空间高热流密度散热场景中，常规平直翅片、蛇形管换热器往往面临流道分布不均、换热效率与压损难以平衡的问题，这款基于希尔伯特分形几何设计的换热装置，正是针对这类窄空间、高换热均匀度需求开发的结构方案。从实际应用场景来看，这类结构可适配小型低温制冷机的冷端换热、航天载荷内的紧凑式热管理、精密电子器件的低温温控单元，尤其适合安装空间被严格限制、同时要求流体在换热腔内无流动死区的工况。

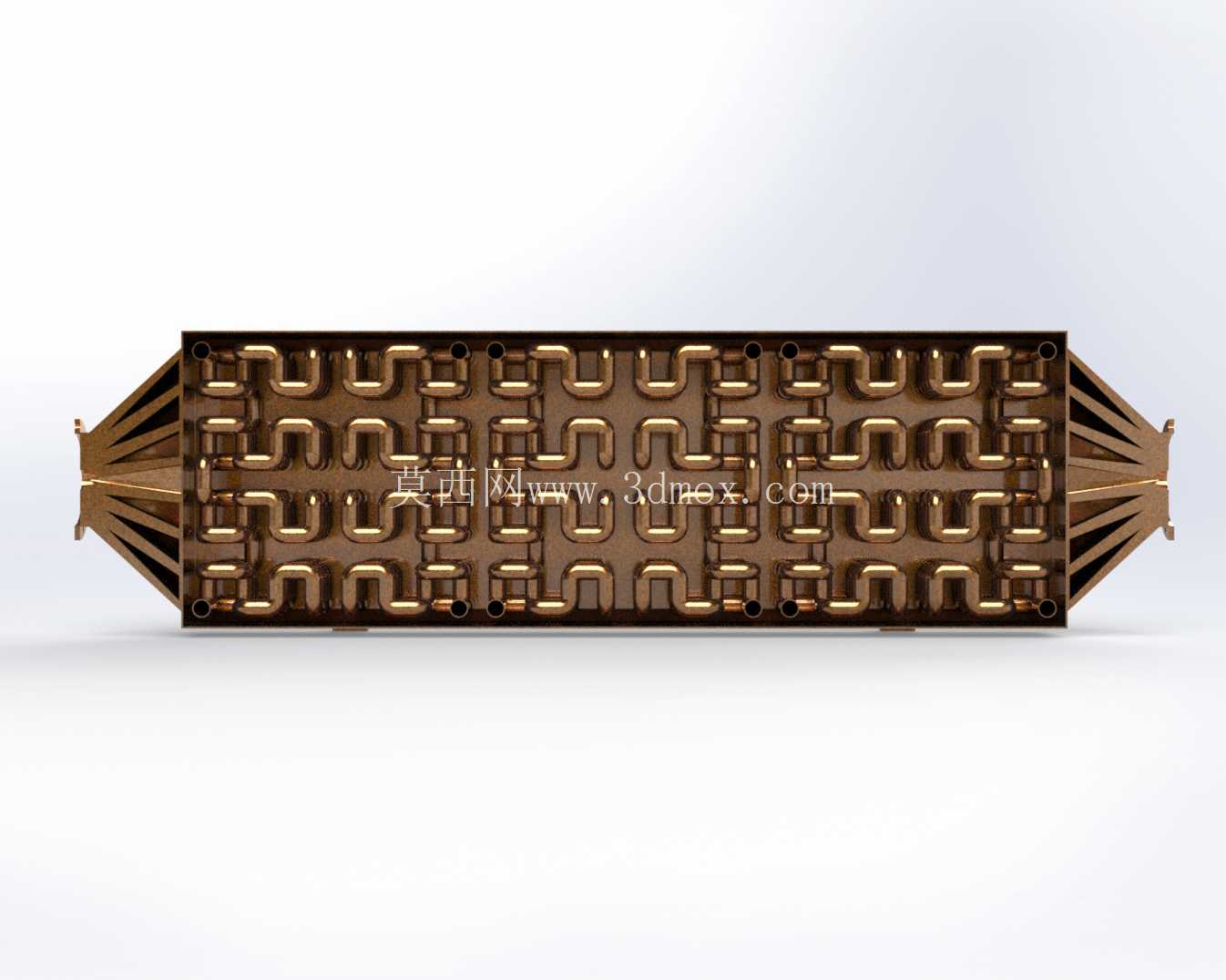

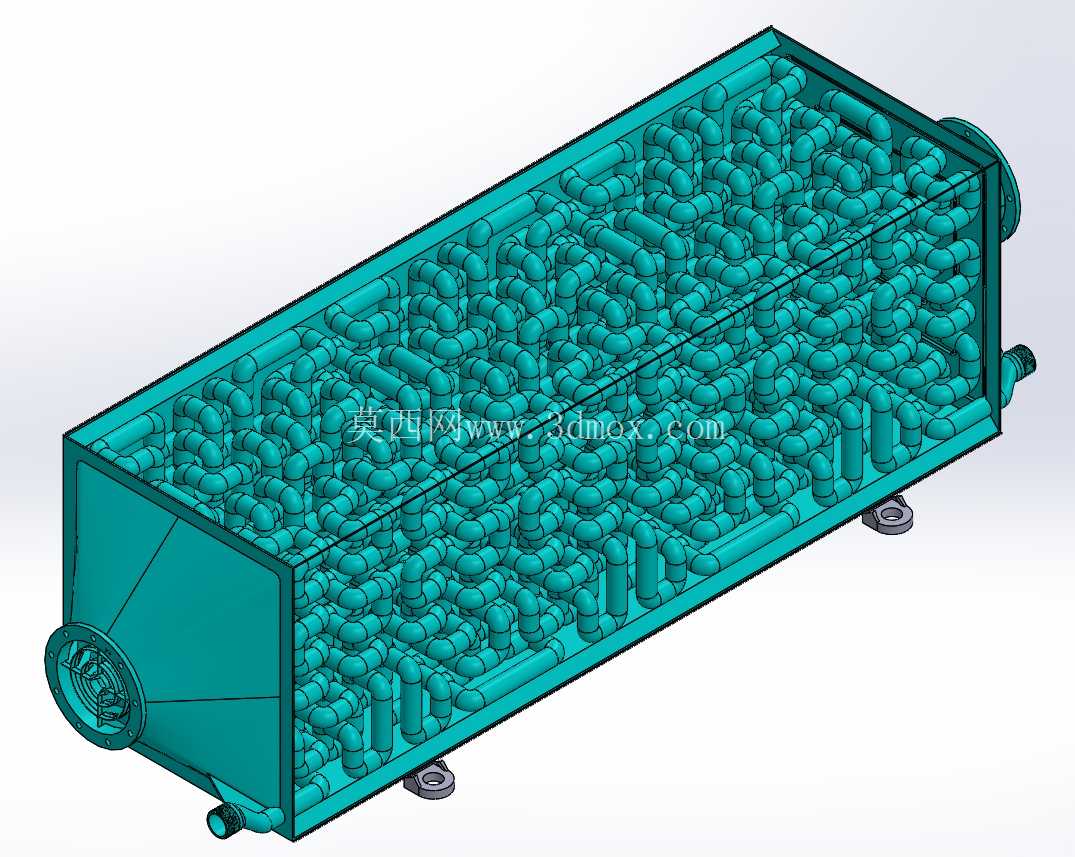

从功能特性上看，该装置将内部流体网络拆分为两套独立的流道体系：一套为高速流体网络，适配大流量、高换热速率的工质输送，流道沿分形路径逐级延展，在有限的长方体腔体内最大化拓展换热接触面积，同时避免常规长直蛇形管带来的局部压损激增问题；另一套为低速流体网络，针对小流量、需充分换热的工质设计，流道的弯折密度更高，工质在流道内的停留时间更长，可实现更充分的热量交换。两套流道在实体结构上相互隔离，通过金属基体完成热量传递，不会出现工质混流的问题。

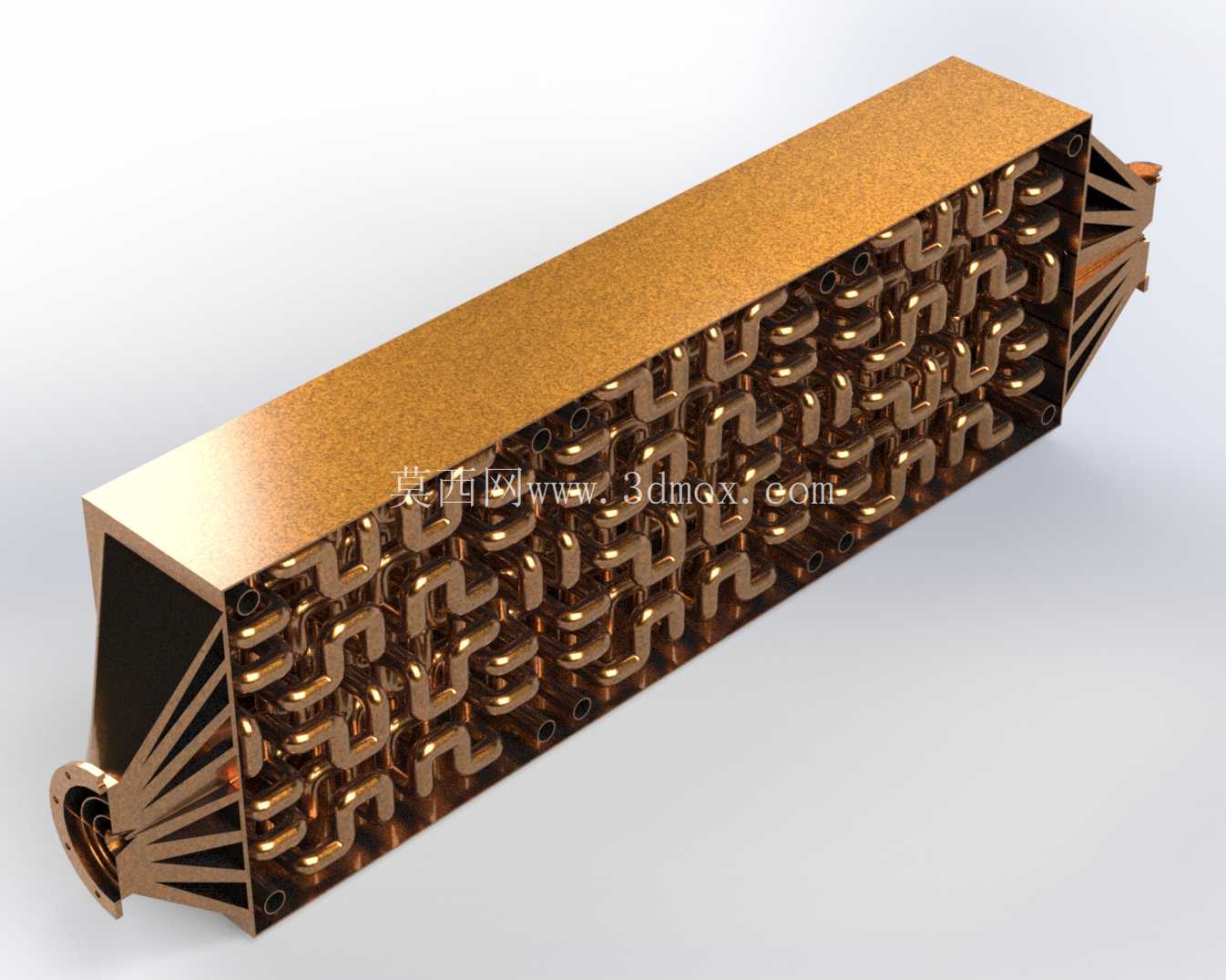

设计思路上，核心采用希尔伯特分形曲线的空间填充特性，将二维分形路径沿装置长度方向拉伸为三维流道，这种排布方式的优势在于，流道可以均匀覆盖换热腔体的每一个截面区域，不会出现常规换热器边角区域流体流速过低、换热效率差的死区问题。在流体进出口位置，没有采用常规的直连管口设计，而是设置了放射状的锥体分布结构，工质从入口进入后，会通过放射状导流槽均匀分配到每一条分形流道的起始端，出口端的同结构设计则可以将各流道流出的工质平稳汇集，避免不同流道的流体对冲造成额外压损，同时保证各支路流量分配的一致性，从根源上减少因流量不均导致的局部换热温差过大问题。

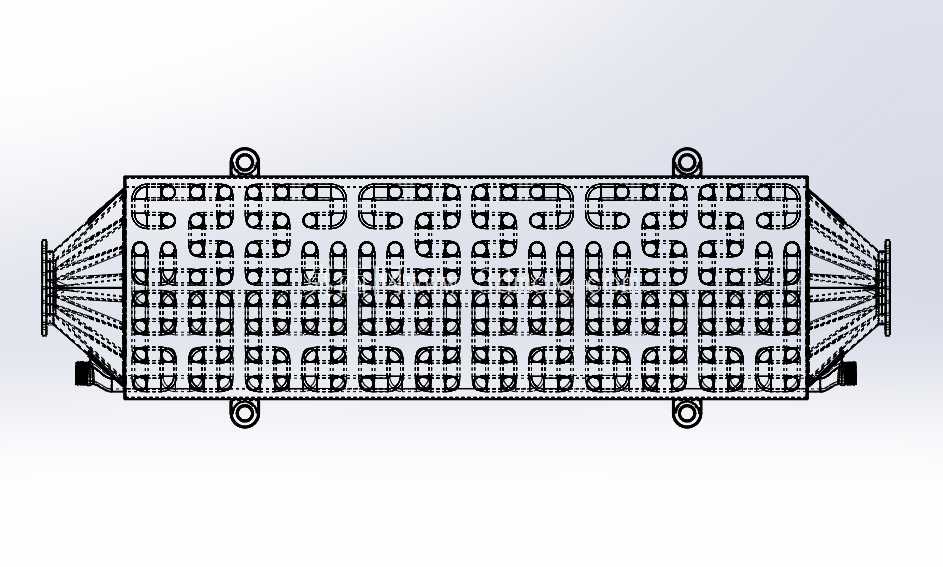

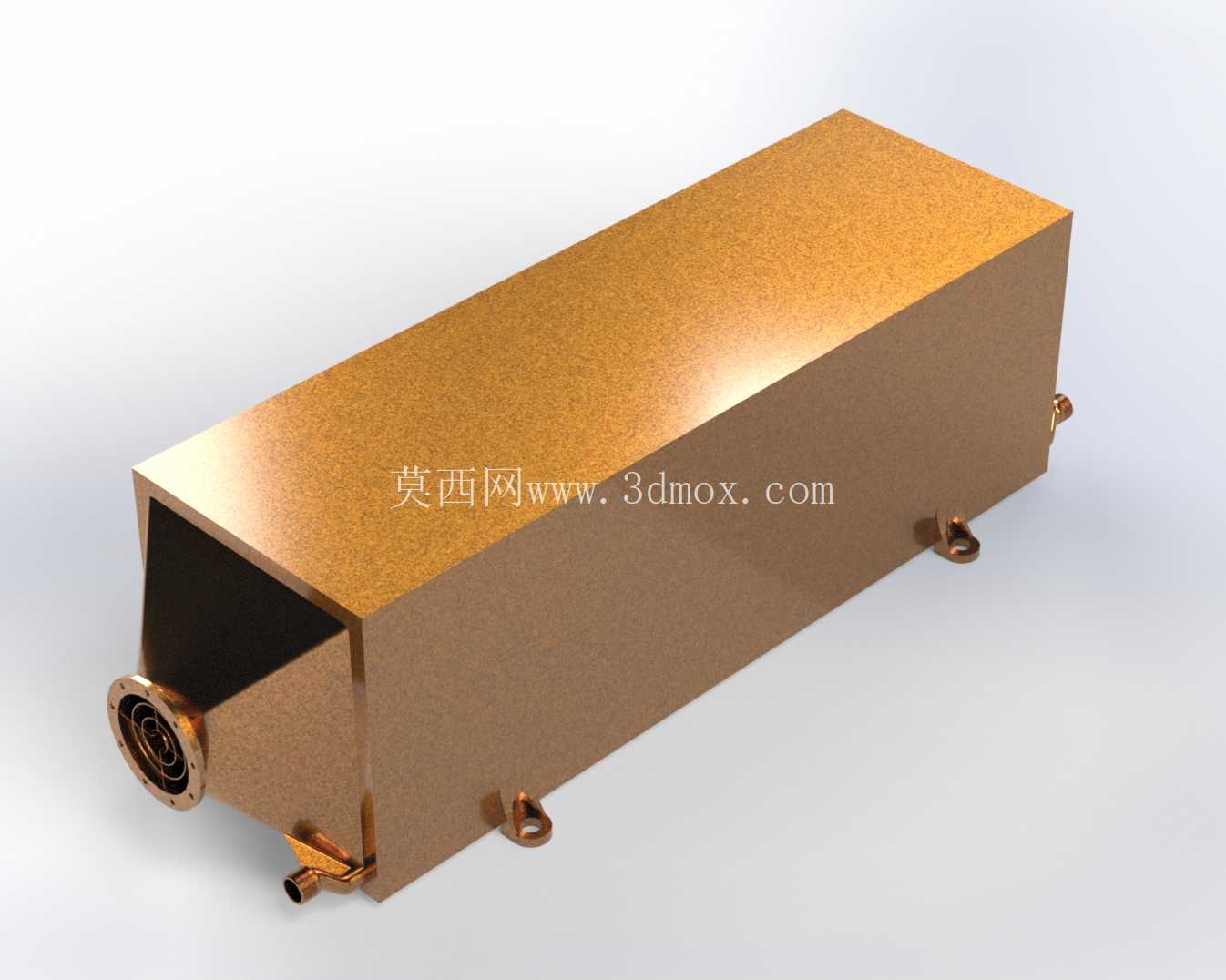

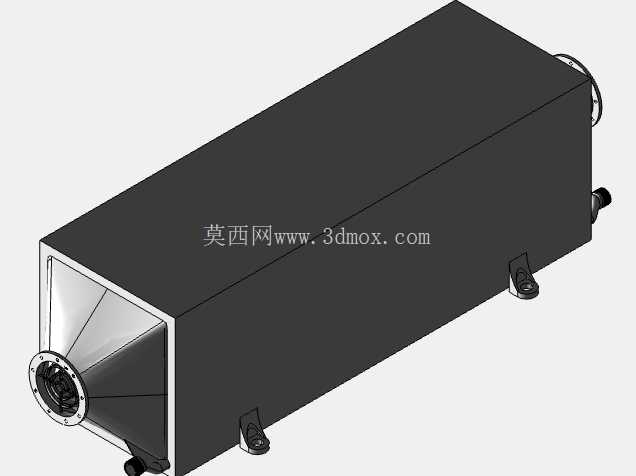

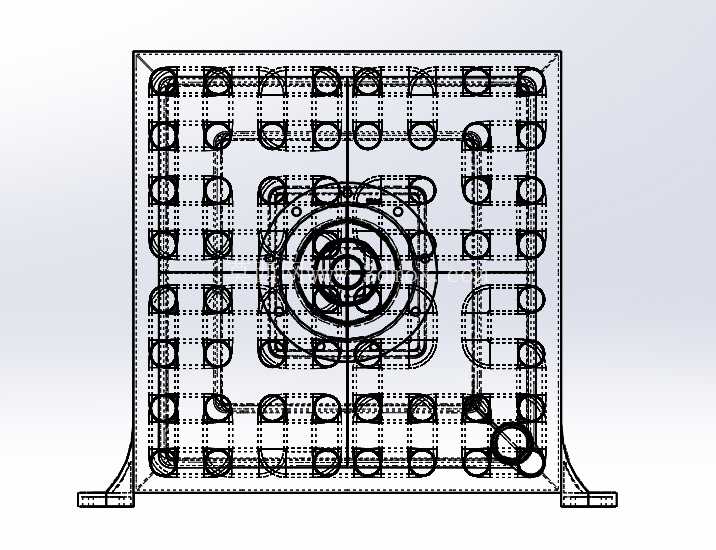

从外形与安装边界来看，装置主体为规则长方体结构，外部无突出的复杂结构，两个流体接口分别设置在长方体长度方向的同一端端面，接口为标准圆形法兰连接结构，安装时可直接对接对应管径的管路，无需额外设计转接工装。主体的长方体外形可直接嵌入方形安装槽内，安装面平整，可通过侧面压板或者端面法兰完成固定，整体结构无薄壁悬臂部件，在满足轻量化要求的同时，基体的连续分形肋片结构可提供足够的结构刚性，即使采用薄壁金属3D打印成型，也能承受常规工况下的流体压力与安装应力，不会出现流道变形或者渗漏问题。

在工艺适配性上，整个结构的流道弯折处均做了等半径圆角过渡，没有尖锐内角，既可以减少流体在弯折处的局部阻力，也完全适配金属3D打印的成型工艺要求，打印过程中无需添加额外支撑，成型后内部流道的粉末可通过进出口顺利排出，不会出现残留粉末堵塞流道的问题。相比传统的机加工+焊接的换热器制造方式，这种一体化分形结构无需拼接焊缝，从结构上避免了焊缝处的渗漏风险，同时整体重量比同换热功率的管壳式换热器降低60%以上，非常适合对重量有严格要求的特种应用场景。在实际流场仿真验证中，这种分形流道的换热均匀度比常规蛇形流道提升40%以上，相同压损下的换热效率提升30%左右，可在更小的体积下实现同等的换热能力，解决了紧凑空间内高低速双流体换热的结构设计难题。
