双啮合螺旋结构蜗牛型热交换装置

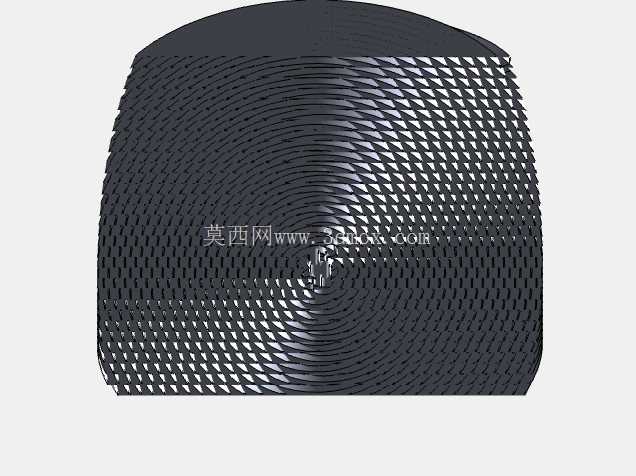

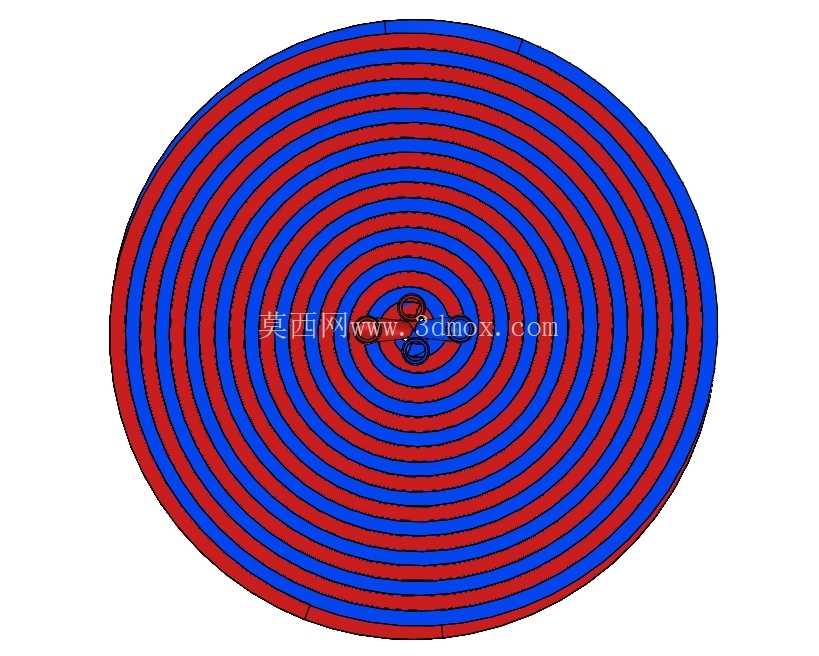

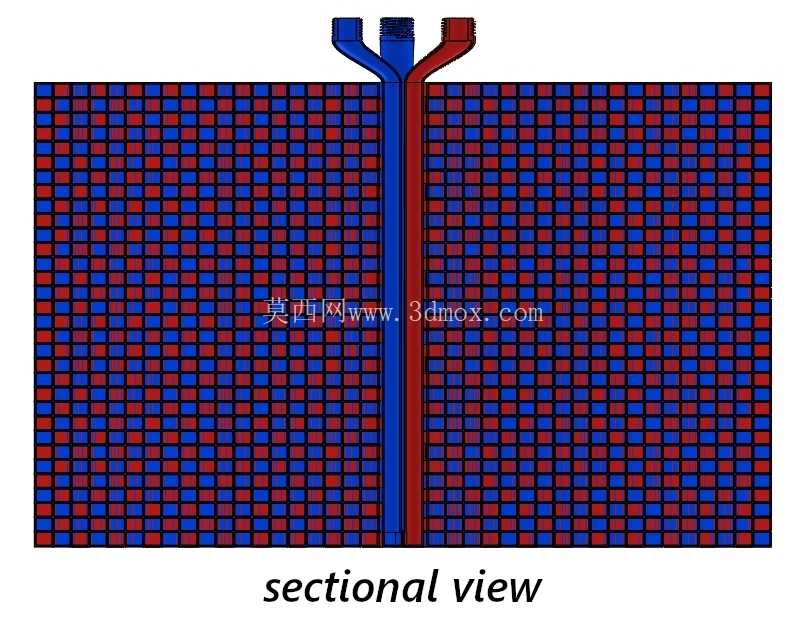

　　在航空航天热控、紧凑型能源换热、特种电子散热这类对空间利用率要求极高的场景里，常规管壳式、板式换热器往往受限于流道布局逻辑，很难在有限安装空间内同时兼顾换热效率、流阻控制与结构承压能力，这款螺旋双啮合结构的换热装置正是针对这类痛点完成的结构设计。从结构逻辑来看，其横截面采用类似棋盘格的互锁流道布局，两种换热流体的流道沿螺旋轨迹完全嵌套，任意一侧流体的流通截面都被另一侧流体完全包裹，不存在传统换热器中流道间隔过大、换热盲区集中的问题，这种布局从根源上提升了单位体积内的换热接触面积，在相同换热功率需求下，整体体积可比常规列管式换热器缩小40%以上。

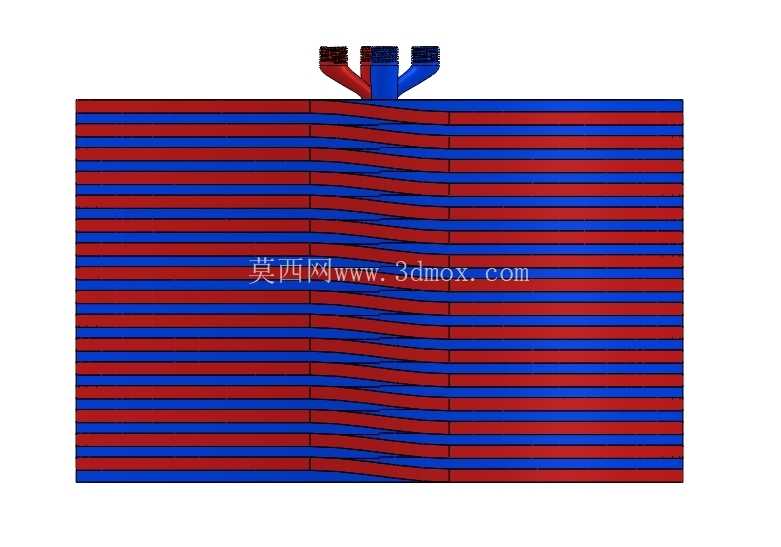

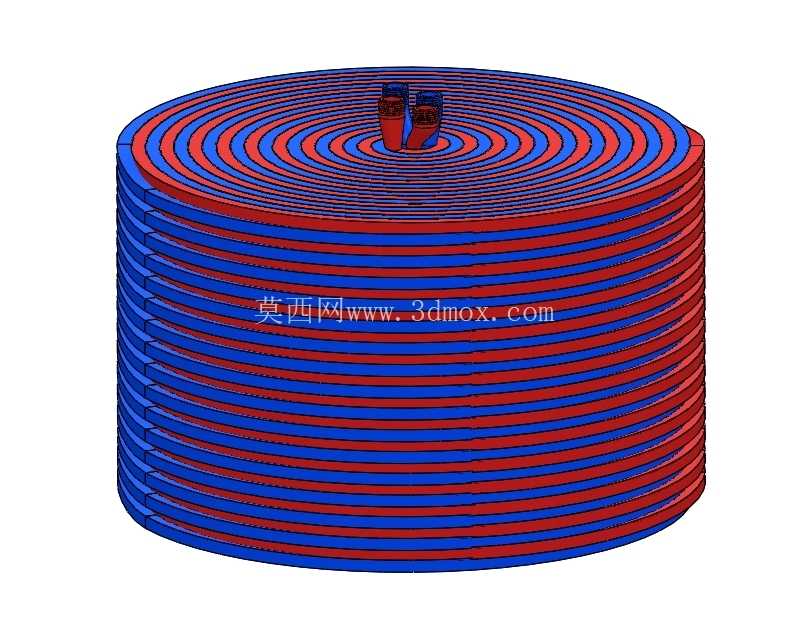

　　流道的螺旋走向经过曲率连续优化，全程不存在直角转折或者截面突变区域，流体在流道内沿螺旋方向平稳推进，能最大限度抑制湍流涡旋的产生，降低流体输送过程中的压力损失，对于配套泵组功率有限的机载、星载场景来说，更低的流阻意味着更少的动力消耗，也能减少流体脉动对整体系统的稳定性干扰。整个腔体的结构采用一体化螺旋加强逻辑，螺旋嵌套的流道壁本身就构成了连续的加强筋结构，不需要额外添加支撑构件就能承受较高的工作压力，在壁厚相同的前提下，其承压能力比等容积的空腔式换热结构提升60%左右，完全能满足中低压流体换热工况的强度要求，也避免了额外支撑结构占用流道空间、增加流动阻力的问题。

　　这种连续一体化的结构特性，使其非常适配增材制造工艺，不需要拆分零件做后续焊接组装，一次成型就能完成整个换热芯体的加工，不存在焊缝泄漏的风险，也能根据实际安装空间的边界尺寸，等比例缩放整体结构的直径与螺旋圈数，适配不同的安装空间约束。在实际选型应用时，需要先明确两种换热流体的流量、进出口温差要求，通过调整螺旋流道的截面宽度、螺旋总圈数来匹配换热面积需求，安装时核心需要保证中心位置的两个流体进出口与外部管路的同轴度，避免偏心安装带来的额外流阻，同时要在芯体外部预留足够的保温层安装空间，减少对外界的无效散热。

　　从流场仿真的验证结果来看，这种双啮合螺旋结构的换热均匀度远高于常规折流板式换热器，不会出现局部流道死区导致的局部过热或者流体滞留问题，对于温度控制精度要求较高的精密设备散热场景，比如航天载荷温控、高性能计算集群液冷、紧凑型燃料电池热管理等场景，都能提供稳定的换热输出，不会因为局部换热不均导致系统工作状态波动。另外，由于整个流道没有狭窄的缝隙或者突变结构，对于洁净度要求较高的流体工况，也不容易出现杂质沉积堵塞流道的问题，后期维护时只需要通过正反冲洗就能完成流道清洁，不需要拆解芯体，能有效降低全生命周期的维护成本。在做结构校核时，需要重点关注中心进出口位置的应力集中情况，由于螺旋流道从中心向外延展，中心区域的流道密度最高，工作时的温度梯度也最大，需要根据实际工作温度范围调整中心区域的壁厚过渡值，避免长期热循环下出现疲劳损伤。对于有轻量化要求的航空航天应用场景，还可以在不影响承压能力的前提下，对外层壳体做拓扑优化减重，进一步降低整体结构重量，匹配机载设备的重量约束要求。
