叠层交错式薄型热交换堆叠结构

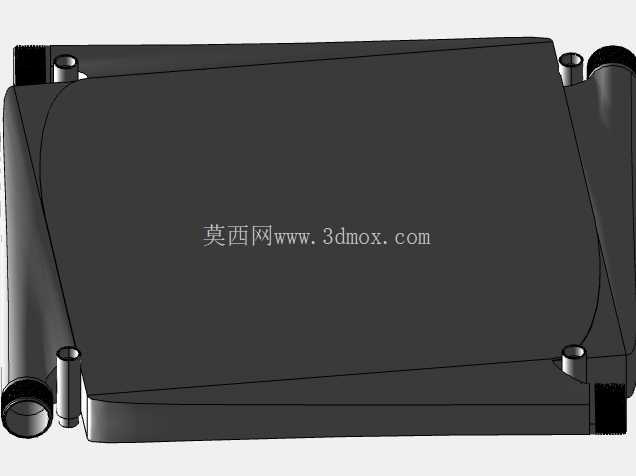

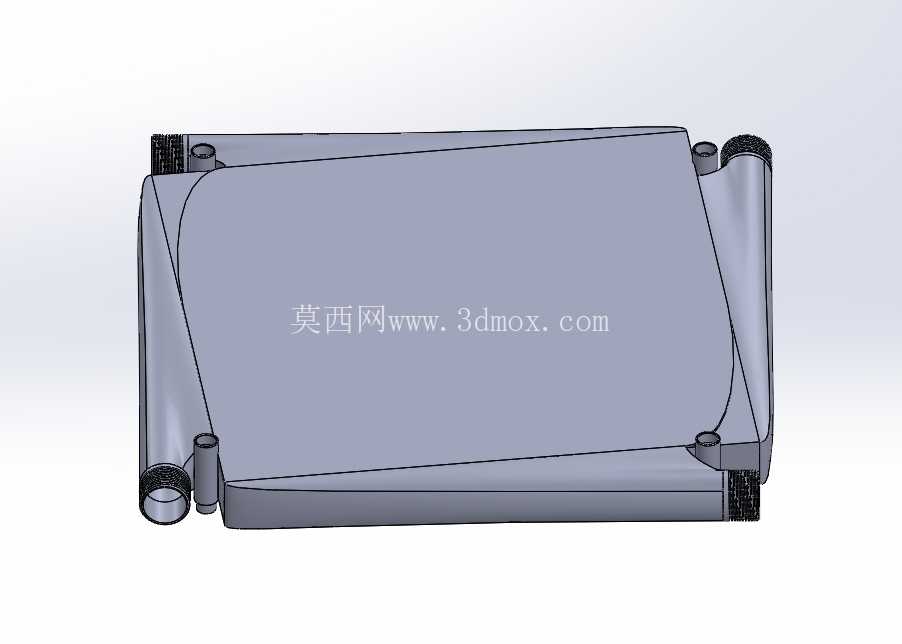

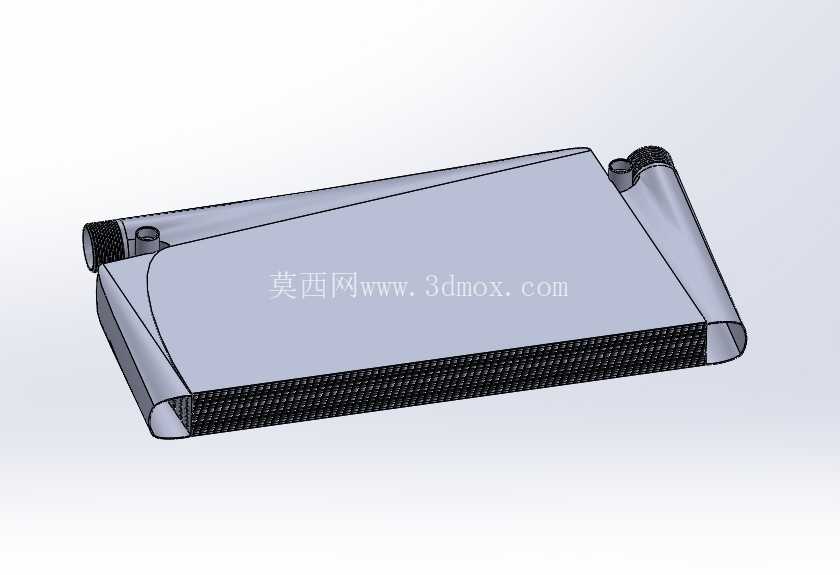

　　在紧凑型液冷温控、狭小空间散热的工程场景里，传统管壳式、板翅式换热器往往受限于成型工艺，很难在有限安装空间内兼顾换热效率与维护便捷性，这款叠层交错式薄型换热结构，正是针对这类痛点完成的结构设计。从安装边界来看，整体采用扁平化方型轮廓，进出液接口分置对角位置，接口端面做了平齐处理，可直接对接标准快插接头，无需额外转接弯头，单模块厚度控制在薄型区间，多模块堆叠时总厚度可根据散热功率需求灵活增减，安装时仅需预留对应堆叠厚度的安装空间，侧面无突出结构，可紧贴设备内壁安装，最大化利用设备内部的闲置狭小空间。

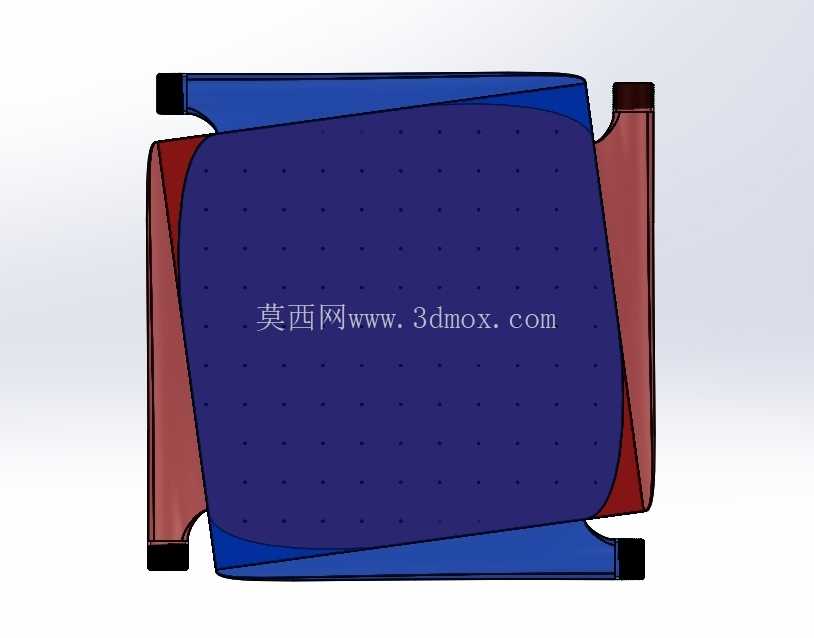

　　设计阶段没有沿用传统板换的密封垫压紧结构，而是采用一体化成型的流道布局，冷热介质层通过交错编织式的流道排布，让每层换热片的正反两面分别接触冷热介质，极大拓展了有效换热面积，流道内部采用小直径微柱结构做扰流与支撑，既可以打破介质流动的边界层提升换热系数，又能增强薄型换热片的结构强度，避免介质压力作用下出现片体变形导致流道堵塞的问题。不同于传统换热器整体焊接不可拆分的结构，这款换热结构采用模块化堆叠设计，每个独立换热单元都可单独拆分，现场维护时无需整体拆解整个换热回路，仅需定位出现故障的单块换热片进行更换即可，甚至在极端应急场景下，拆除损坏单元后剩余单元仍可降级运行，保留基础换热能力，避免整套温控系统直接瘫痪。

　　介质流道的截面开口沿流动方向做了均匀渐变设计，配合面对面布置的接口位置，让介质进入流道后可以均匀分布到整个换热面，不存在流动死区，介质在流道内的流速分布均匀，不会出现局部流速过低导致的积垢、局部过热问题，换热效率的一致性表现更好。结构本身适配增材制造工艺成型，无需设计复杂的焊接工装与模具，小批量试制时可直接打印成型，流道表面的粗糙度可通过后处理调整，适配不同粘度的换热介质，不管是水冷、油冷还是其他化工介质换热场景，都可以通过调整微柱的排布密度、流道深度来匹配对应的压降与换热效率需求。

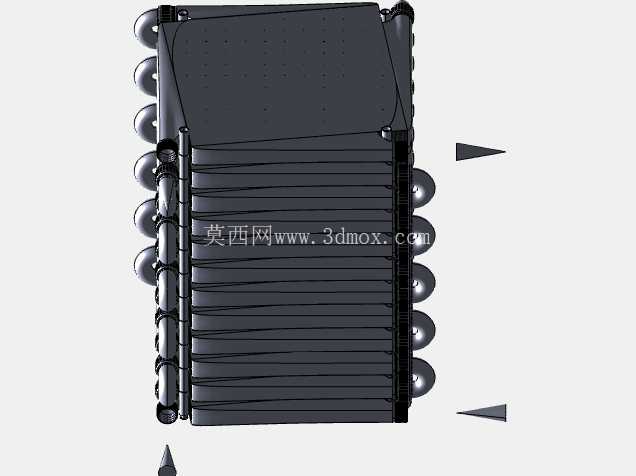

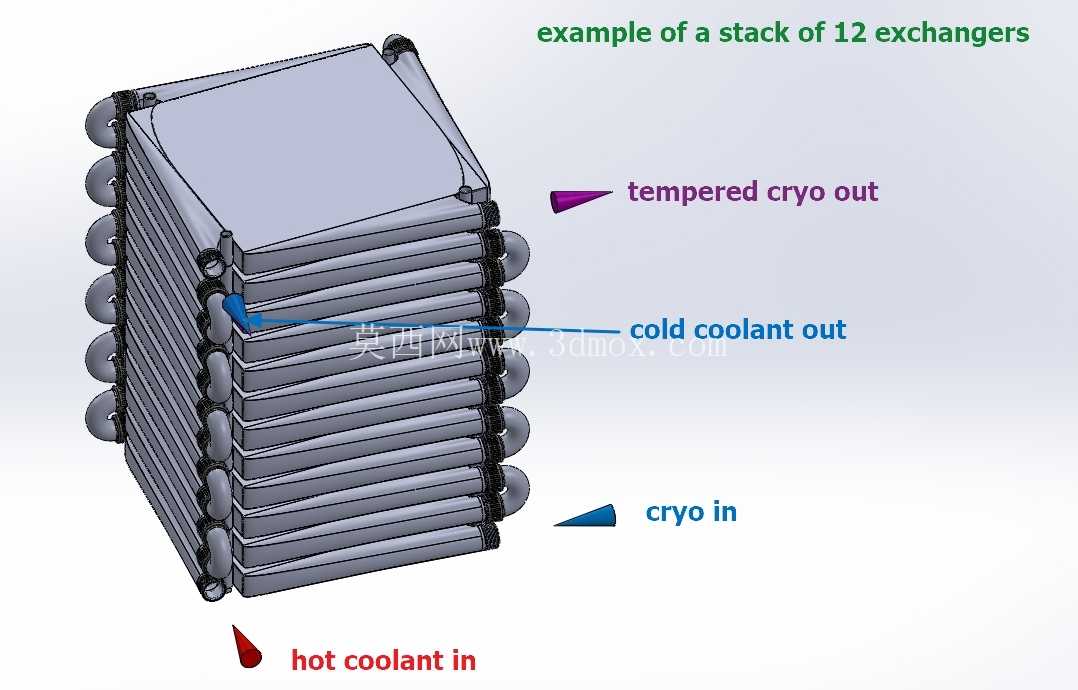

　　堆叠组合时，相邻单元之间采用端面密封结构，无需额外的粘接或焊接，通过外部压紧结构即可实现密封，拆装重复利用率高，对于需要经常调整换热功率的试验台架、可拓展式温控设备而言，这种可增减模块的设计可以大幅降低设备改造成本，不用因为散热需求变化就重新设计整套换热器。在实际选型应用中，单模块可覆盖小功率散热需求，多模块堆叠后可满足中大功率的散热要求，安装固定点设置在模块的四个边角位置，可通过拉杆直接将整组堆叠的换热单元锁紧固定，安装方式灵活，既可以卧式安装也可以立式安装，不受安装方向的限制，适配不同设备的内部布局要求。
