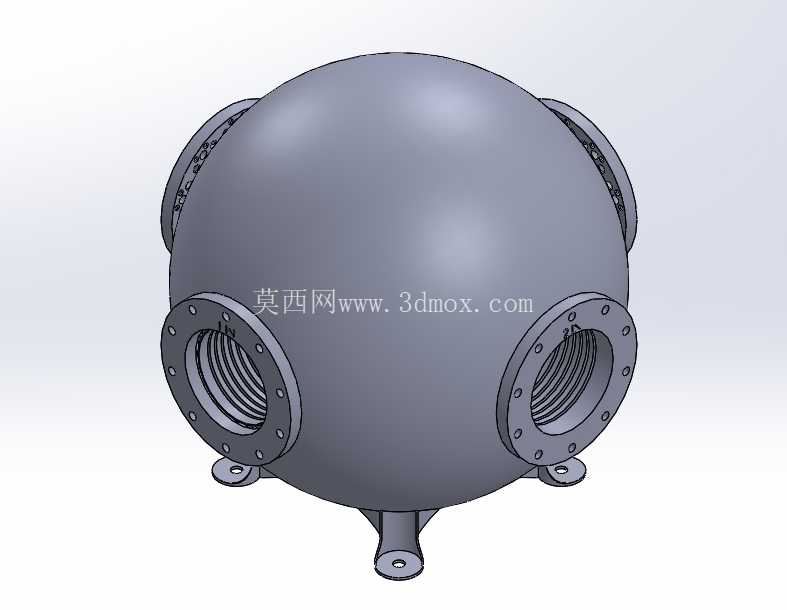

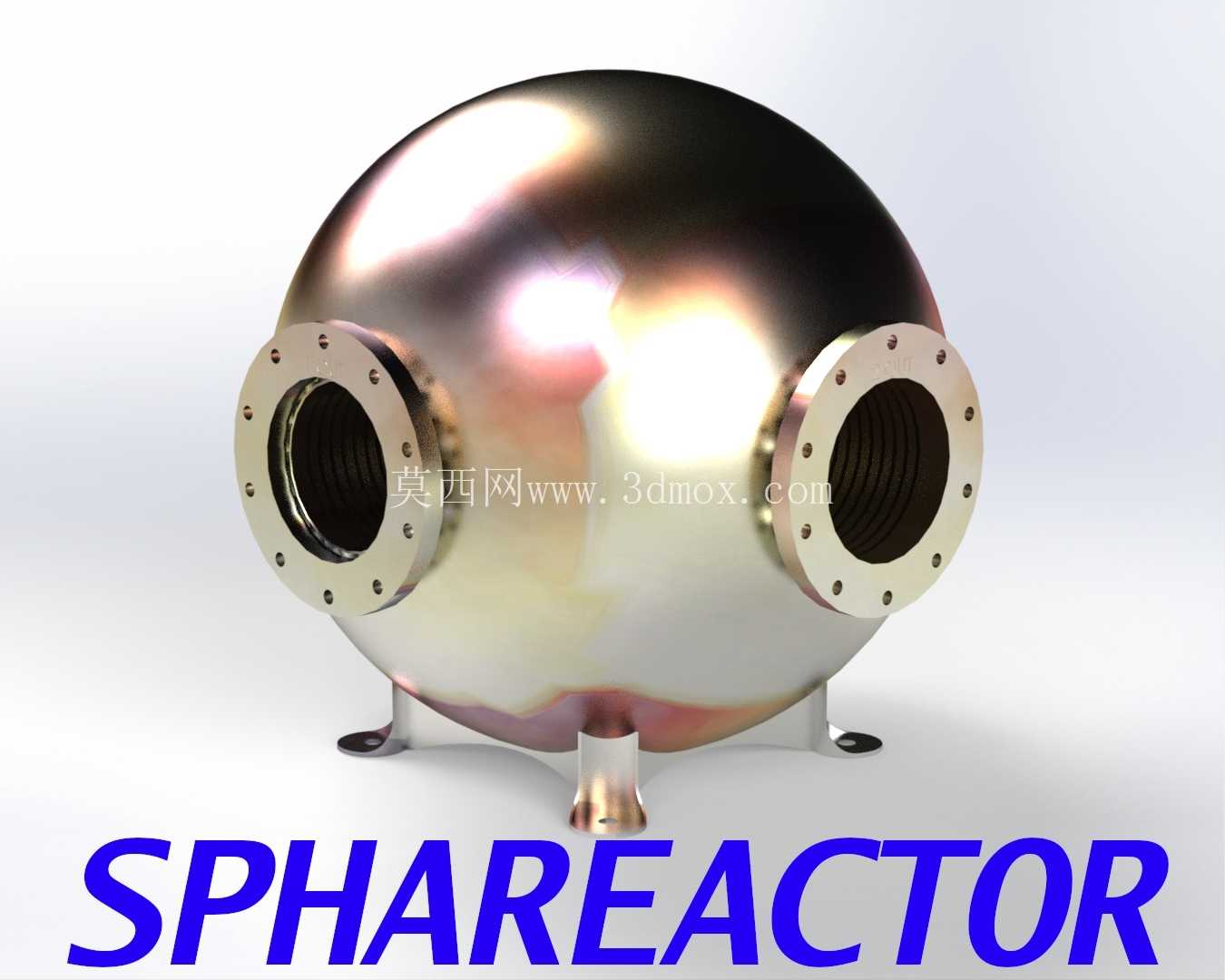

在分布式能源站、小型化工实验装置、精密温控循环系统这类对设备安装空间有严格限制的场景中,常规列管式、板式换热器往往受限于自身结构形态,要么需要预留较大的管束抽装空间,要么密封边界长易出现渗漏问题,这款球形换热装置的设计思路,正是针对这类窄空间安装、高承压需求的换热场景提出的优化方案。从结构形态上看,设备整体采用近球形的承压壳体作为主体,区别于传统圆筒形壳体的应力分布特性,球形壳体在同等壁厚条件下的承压能力更优,内部不需要额外布置过多的加强筋板就能抵抗冷热流体交替产生的压力波动,这一设计直接降低了壳体自身的重量占比,让设备整体的功率重量比得到明显提升。

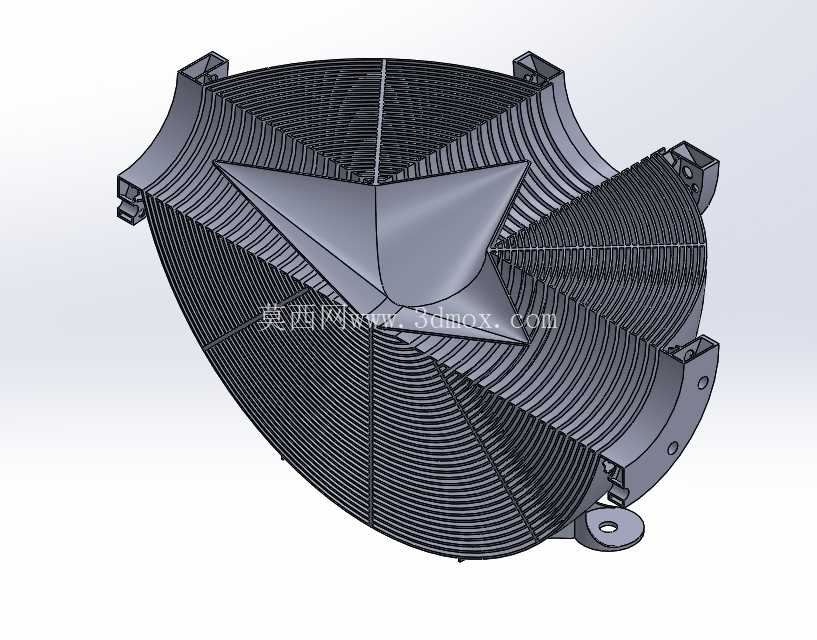

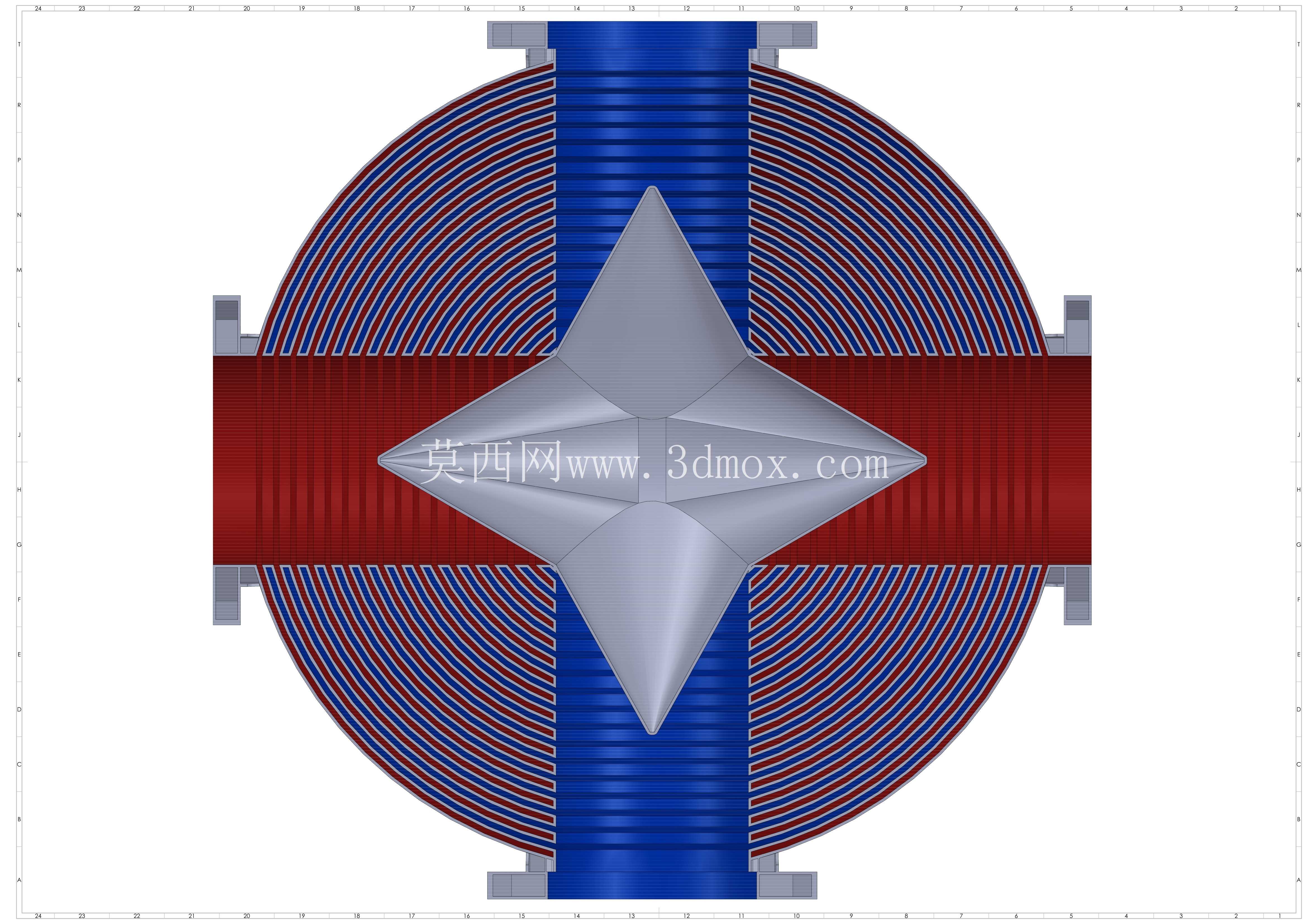

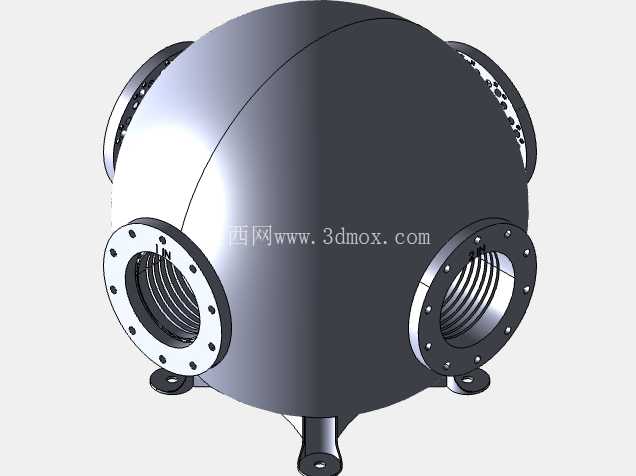

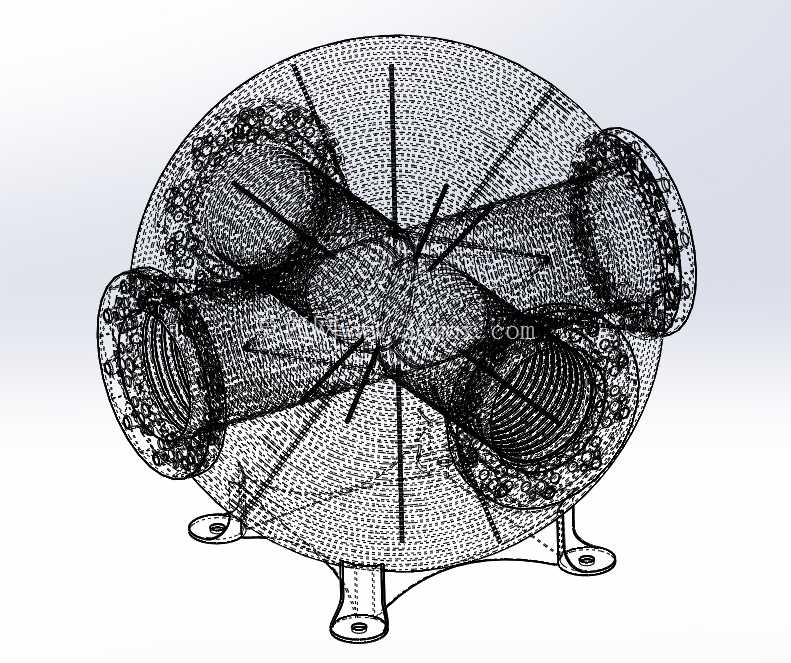

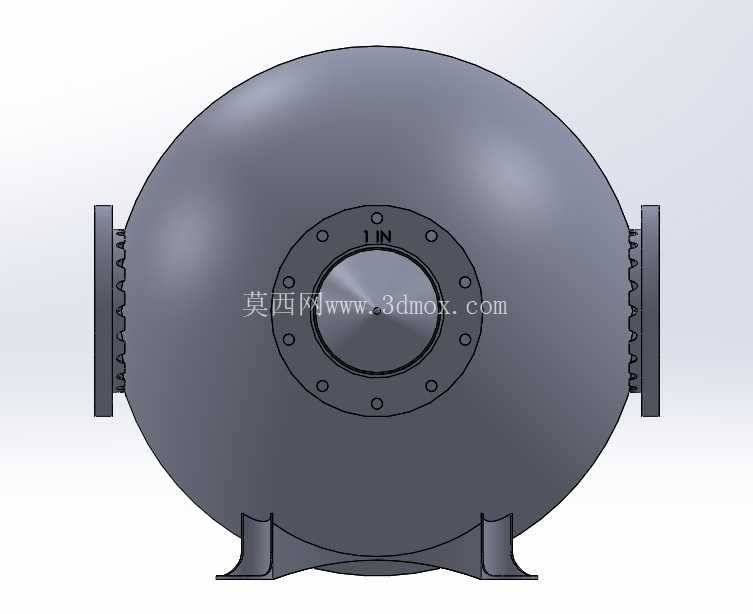

设备的两个主接口采用带螺栓孔的法兰结构,分别布置在球体水平方向的两个对侧位置,接口的通径尺寸与球体内部流道做了平滑过渡处理,避免流体在接口位置出现急转涡流,减少流体输送过程中的压损;底部设置的三个支撑脚采用一体化的短支腿结构,支腿与球壳的连接位置做了圆弧过渡的应力释放设计,既可以保证设备安装时的放置稳定性,也能避免支腿焊接位置在长期承压、热胀冷缩过程中出现应力开裂。设备底部中心位置还设置了一个小通径的接口,可作为排污口、排气口或者辅助流体接口使用,适配不同工艺流程的管路接驳需求。核心的换热结构采用多层嵌套的球形空腔设计,冷、热两种流体分别在厚度仅1mm的相邻球形空腔内流动,这种连续曲面的流道形态让两种流体的接触面积远大于同体积下的板式换热结构,而且流体在球形流道内流动时会持续沿曲面改变流向,不需要额外设置折流板就能不断破坏流体边界层,让冷热流体的热交换效率得到提升;同时1mm的空腔壁厚大幅缩短了冷热流体之间的导热距离,减少了热量通过壳体传导过程中的损耗。
从安装边界来看,球形主体的外轮廓没有突出的棱角结构,设备安装时只需要预留略大于球体直径的操作空间即可,不需要像列管换热器那样预留长度方向的管束抽装检修空间,非常适合集成在撬装式温控单元、小型实验反应装置的配套换热模块中,也可以用于船舶、移动作业设备这类安装空间局促、对设备重量敏感的场景。在结构强度设计上,球形壳体的曲面结构可以将内部流体压力均匀分散到整个壳体壁面,相比圆筒形壳体两端需要单独加工承压封头的结构,一体化的球形壳体减少了两道环向焊接接缝,降低了焊接缺陷带来的渗漏风险;内部的球形隔层在起到分隔流道作用的同时,也相当于在壳体内部设置了多层加强支撑结构,进一步提升了设备整体的抗压力波动能力,即使在冷热流体温差较大、压力频繁波动的工况下,结构变形量也能控制在密封件允许的补偿范围内。

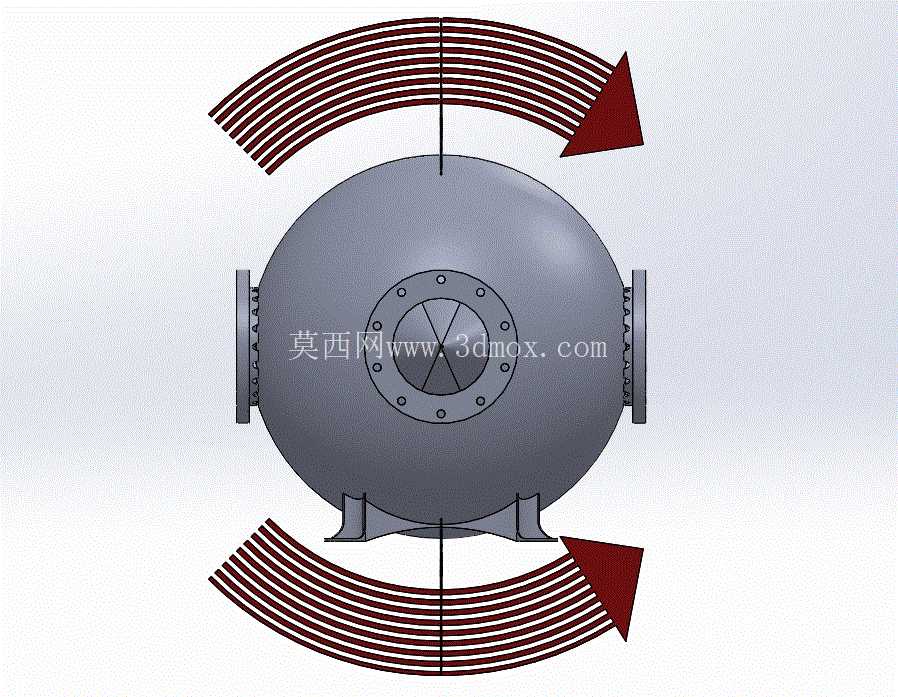

流道的走向设计上,两种流体采用逆流布置的方式,让冷热流体在整个流道内保持相对稳定的温差,提升换热的平均温差系数,同时流道的截面尺寸经过匹配计算,保证两种流体在流道内的流速处于合理区间,既避免流速过低导致流体中的杂质沉积在流道壁面影响换热效率,也避免流速过高造成不必要的压损增加、冲蚀流道壁面。法兰接口的密封面采用凸面密封结构,可以适配常用的非金属平垫片或者金属缠绕垫片,满足不同压力等级、不同温度工况下的密封需求,法兰的螺栓孔数量与分布尺寸参考通用管路法兰标准设计,不需要单独制作过渡连接件就能直接和标准工业管路对接,降低现场安装的适配成本。支撑脚的底面设置了安装固定孔,可以通过螺栓直接固定在安装基座或者撬装框架上,支腿的高度预留了底部中心接口的管路安装操作空间,不需要额外抬高设备就能完成底部接口的管路连接作业。
