带仿生流道结构的高效换热设备结构设计

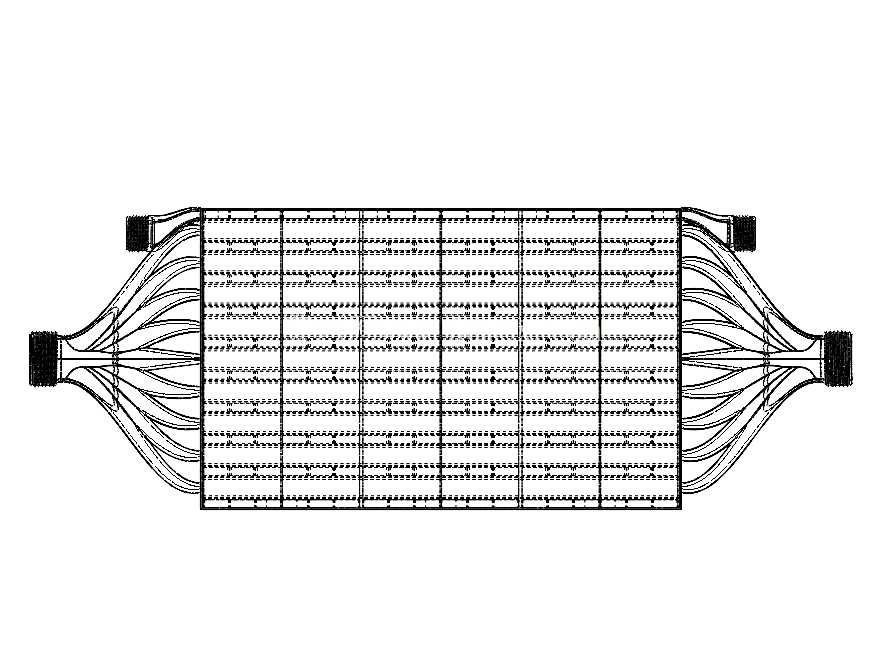

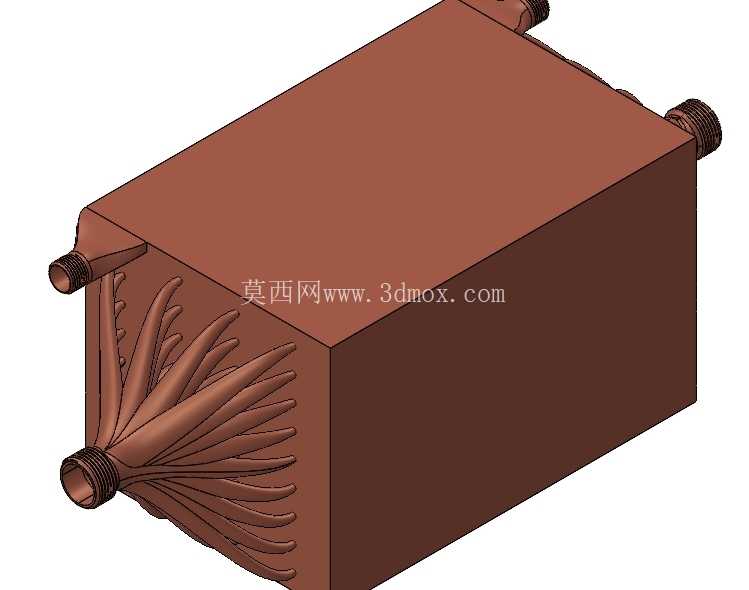

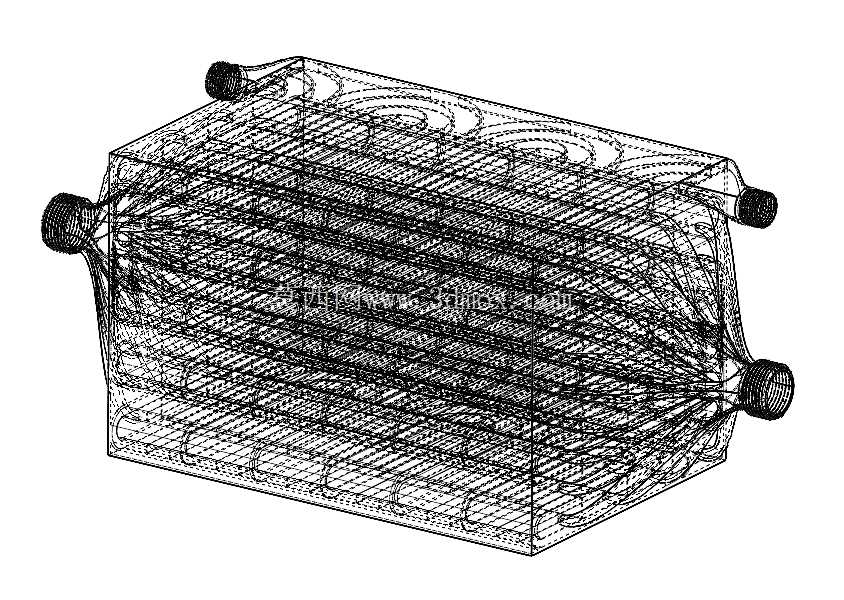

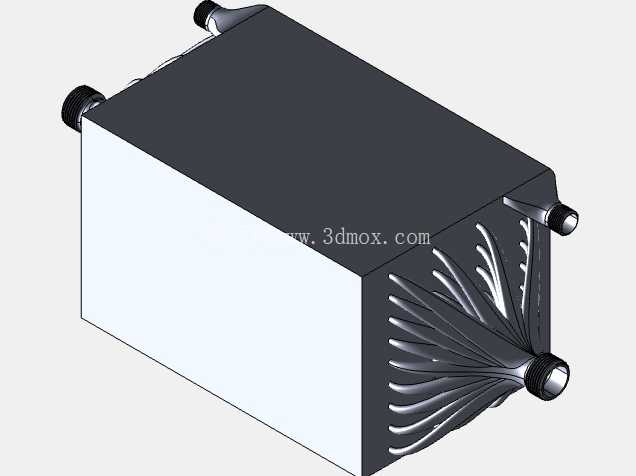

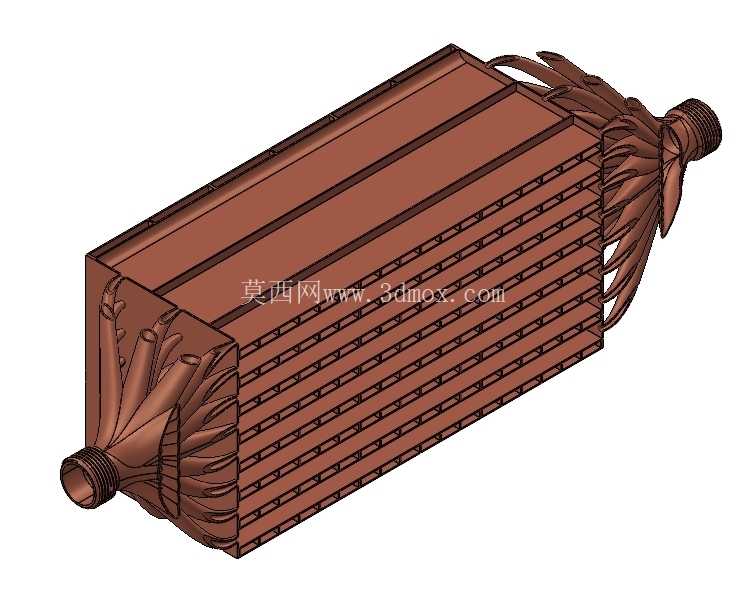

在工业热管理场景中，这类紧凑型换热单元常被部署在空间受限的液冷温控回路里，比如小型激光设备冷却、车载辅助温控、精密实验仪器恒温系统这类对安装体积有严格限制的场合，替代传统管壳式换热器占用空间大、换热效率不足的短板。从结构设计逻辑来看，这款换热单元采用了类长方体的主体构型，主体腔体为规整的矩形结构，三个侧面分别布置了外螺纹流体接口，接口位置避开了安装基准面，方便现场管路连接时的扳手操作空间预留，不会出现管路干涉安装面的问题。最具设计特点的是其中一个端面的仿生叶脉式流道结构，这种流道并非随意的造型设计，而是参考了植物叶脉的流体分配逻辑，让进入换热腔的冷热流体能够在腔体内均匀分布，避免传统直槽流道容易出现的流动死区，减少局部滞流导致的换热效率下降问题，同时这种放射状的肋片结构也增大了流体与换热壁面的接触面积，在相同体积下能够获得更高的换热系数。

从安装边界来看，主体矩形腔体的六个面中，三个无接口的平面可以作为安装贴合面，能够根据设备内部的布局灵活选择固定方向，不需要额外设计转接安装座，降低了配套结构的设计成本。外螺纹接口采用标准管螺纹规格，能够直接和常规的工业液压管路、水冷管路匹配，不需要定制非标接头，现场装配时可以直接套用现有管路的安装工艺。在功能实现上，这款换热单元属于间壁式换热结构，冷热两种流体分别在腔体的不同流道内流动，通过金属壁面完成热量传递，仿生流道的设计同时兼顾了流体阻力和换热效率的平衡——如果流道设计过窄，虽然换热面积提升，但流体压降会大幅升高，需要配套更高扬程的泵组，增加整个回路的能耗和成本；如果流道过宽，流体在流道内的流速不足，会形成层流边界层，降低换热效率，这款结构的流道从中心接口处向外呈放射状逐渐变宽，刚好匹配流体从中心进入后向四周分流的流速变化，让整个流道内的流体保持在合适的湍流区间，既保证足够的换热效率，又不会产生过高的流动阻力。

在实际选型适配时，需要注意接口的通径和整个回路的流量匹配，三个接口可以根据系统需求灵活分配介质流向，既可以作为单进双出的分流换热单元，也可以作为双进单出的汇流换热单元，适配不同的回路拓扑。主体外壳采用一体化的铣削加工结构，没有多余的焊接接缝，减少了长期使用过程中出现渗漏的风险，适合在有一定压力的闭式液冷回路中使用。和常规的板换式换热器相比，这种结构的抗压力波动能力更强，不会因为回路中的水锤现象出现密封失效的问题，同时整体结构没有多余的外露密封件，在有少量油污、粉尘的工业环境中也能稳定工作，不需要频繁维护密封部件。在三维建模过程中，这类仿生流道的设计需要重点关注流道的圆角过渡，避免出现锐角结构导致的应力集中，同时在流道和主体腔体的连接位置做了平滑过渡处理，减少流体在转向位置的局部阻力损失，接口位置的外螺纹收尾处也设计了退刀槽和密封面，能够适配O型圈密封或者生料带密封两种常见的管路密封方式，满足不同压力等级的使用需求。
