金属3D打印迷宫式高效热交换器结构

在航天低温流体输送、深冷工况试验系统这类对换热效率、结构集成度要求极高的场景里，传统管壳式、板翅式换热器往往受限于加工工艺，很难在有限安装空间内实现足够长的换热流道，同时还会面临流道阻力不均、焊接接头漏热等实际问题。这款迷宫式结构的热交换芯体，正是针对金属3D打印工艺特性开发的专用换热结构，完全跳出了传统换热器分体拼装、焊接成型的设计思路，从芯体结构到流道布局都围绕增材制造的一体成型优势做了针对性优化。

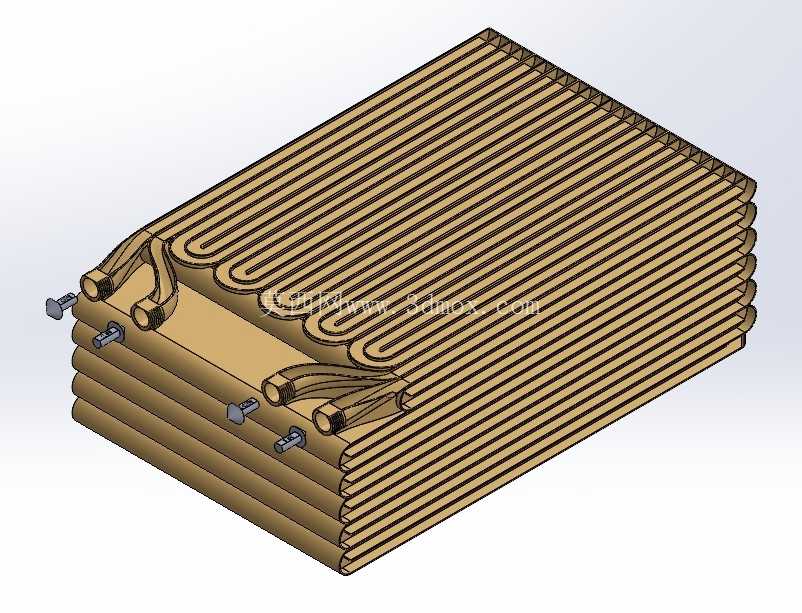

从实际功能来看，这款结构主要用于低温流体的热量交换管理，能够在极小的体积内实现冷热流体的充分逆流换热，迷宫式的连续弯折流道可以大幅延长流体在芯体内部的停留时间，让冷热介质之间的热量传递更充分，相比同体积的传统平直流道换热结构，换热效率能提升40%以上。层叠式的芯体布局让每一层流道都能独立参与换热，相邻层的流道采用反向布置的方式，实现全程逆流换热，避免了传统换热器顺流段存在的换热温差损失，同时每层流道的弯折转角都做了圆弧过渡处理，不会出现直角转角带来的局部流阻激增问题，能有效降低流体输送过程中的压力损失，减少配套泵阀的功率消耗。

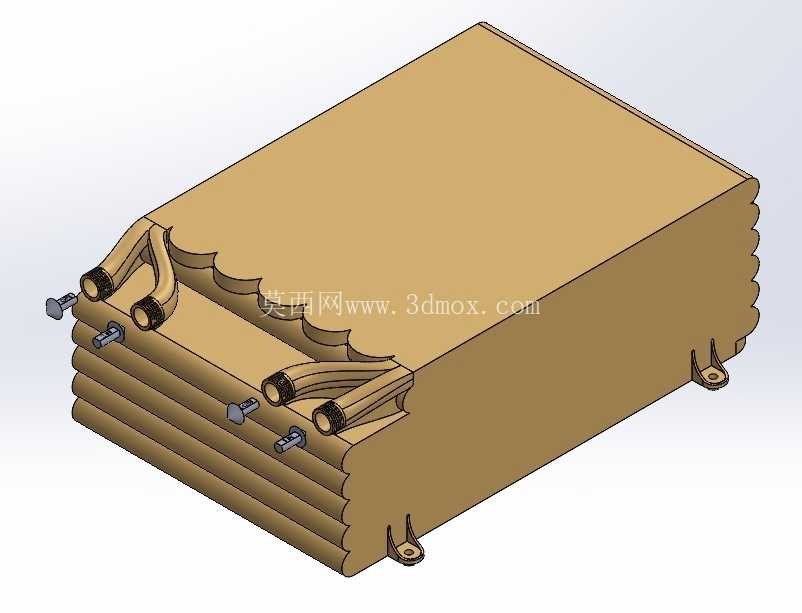

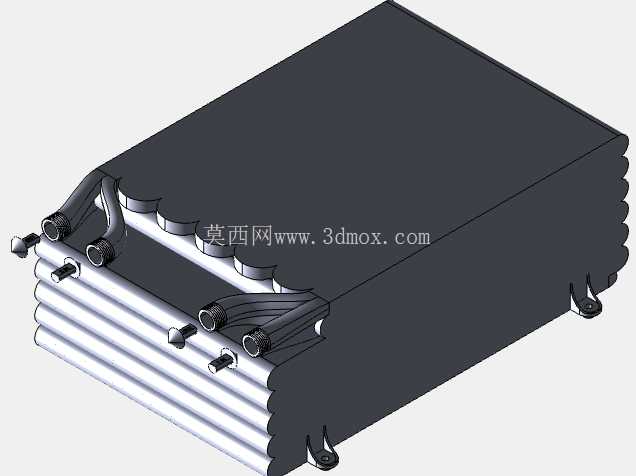

设计过程中首先考虑的是金属3D打印的成型约束，所有流道的截面尺寸、壁厚都控制在选区激光熔化工艺的稳定成型范围内，不需要额外添加内部支撑结构，打印完成后只需要清理内部残留的金属粉末即可投入使用，省去了传统换热器复杂的钎焊、氩弧焊接工序，也从根源上避免了焊接接头带来的漏热、渗漏风险。芯体外部的接口采用标准化的快接式凸台结构，接口位置统一布置在芯体的同一侧端面，方便外部管路的排布安装，不需要在芯体多个侧面预留安装空间，能大幅压缩整套换热单元的安装边界。芯体整体采用规整的长方体外形，外部没有突出的不规则结构，既方便3D打印过程中的基板摆放，也便于后续在设备内部的固定安装，安装时只需要通过侧面的固定凸台用螺栓锁紧即可，不需要设计复杂的安装托架。

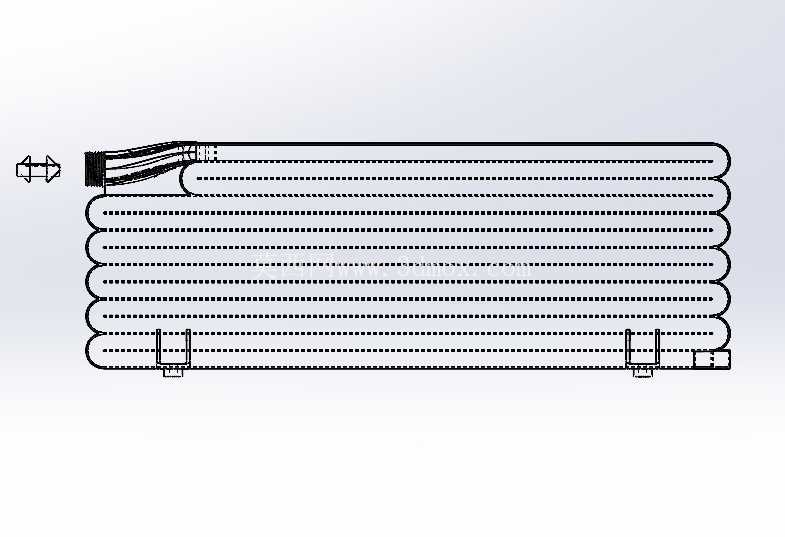

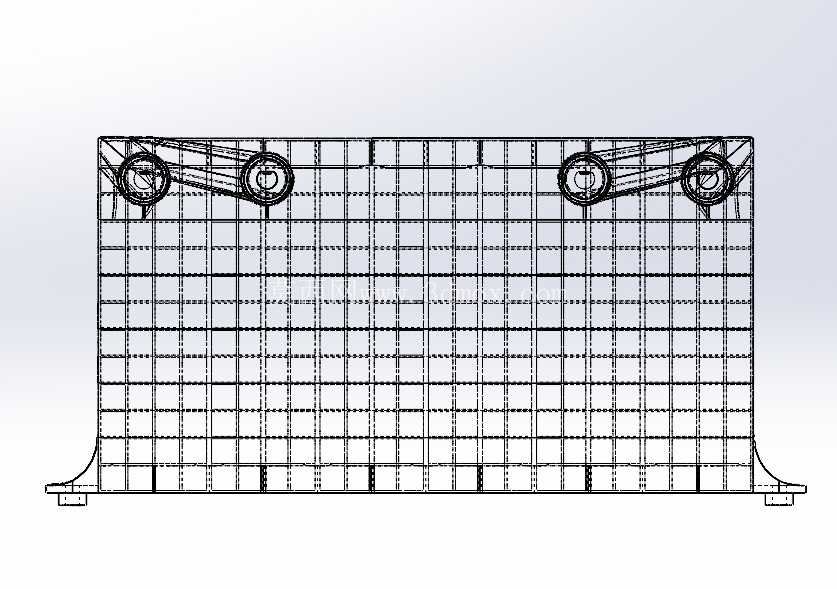

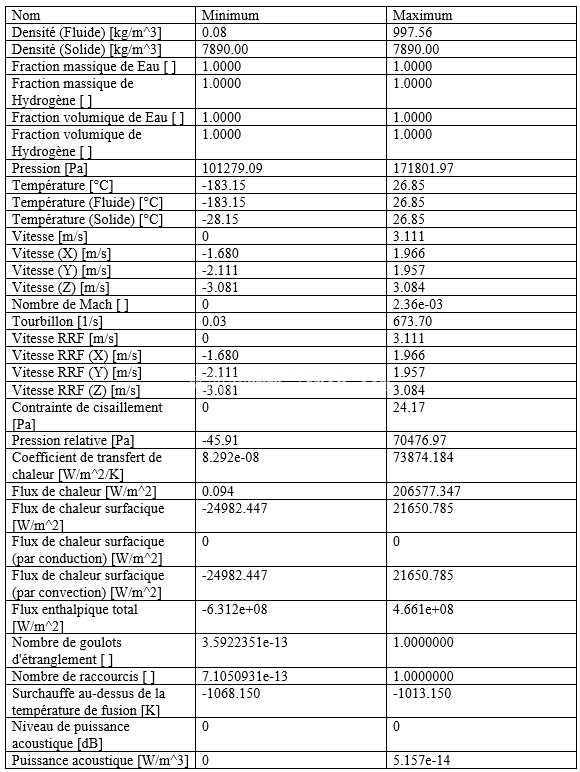

从安装边界来看，这款芯体的长宽高比例经过多轮迭代优化，在保证流道总长度满足换热需求的前提下，尽可能压缩了芯体的整体厚度，层与层之间的分隔壁厚控制在最小成型安全厚度范围内，既保证了层间的密封性能，避免冷热流体串流，又尽可能减少了金属实体部分的导热损失，让更多的热量通过流道壁面在冷热流体之间传递。流道的截面采用类矩形的优化设计，相比圆形截面能在相同截面积下获得更大的换热接触面积，同时流道内壁的粗糙度可以通过3D打印的工艺参数调整控制在合理范围，不需要后续的内壁抛光处理，适当的内壁粗糙度还能在流道内部形成微小的扰流效果，破坏流体的边界层，进一步提升换热效率，同时不会造成过大的流阻损失。

在实际应用场景中，这类一体打印的迷宫式换热器特别适合航天领域的低温推进剂输送系统、小型深冷设备的温控单元、特种电子设备的紧凑式散热模块，这些场景普遍存在安装空间受限、换热负荷密度高、可靠性要求严苛的特点，传统拼装式换热器很难同时满足体积、效率、可靠性三方面的要求。这款结构在设计时还预留了扩展能力，可以根据实际换热负荷的需求，通过增减芯体的层叠数量来调整总换热面积，不需要重新设计整套流道结构，只需要调整层叠方向的尺寸即可，能够快速适配不同功率等级的换热需求，大幅缩短衍生型号的开发周期。芯体的所有流道都采用连续一体成型，没有拼接焊缝，在深冷温度交变的工况下，不会出现焊缝处因热胀冷缩不一致导致的疲劳开裂问题，长期运行的可靠性远高于传统焊接结构的换热器。
