低温流体换热用Costa结构筒体装置

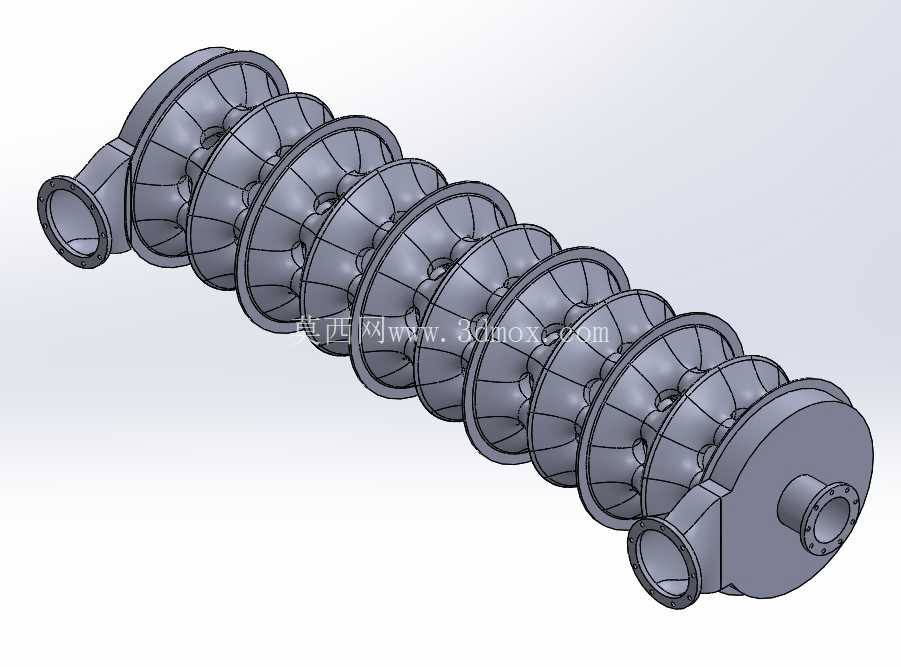

　　在低温工况流体输送与热交换场景中，常规管壳式换热器往往面临流体滞流、换热效率受限、内部流道阻力偏大的问题，尤其是在需要精准控温的低温流体循环系统、特种制冷配套回路、小流量高精度温控单元中，传统换热结构的短板会直接影响整套系统的运行能效。本次呈现的这款筒体式换热装置，针对低温流体的流动特性做了定向结构优化，核心换热面采用Costa曲面构型，打破了传统平直换热面的层流边界层固定形态，让流体在筒内流动过程中持续产生可控的微扰动，既不会因为流道突变造成局部压损陡增，又能让冷热流体的接触换热过程持续保持高效状态，避免了常规换热器长时间运行后出现的边界层增厚、换热系数衰减的问题。

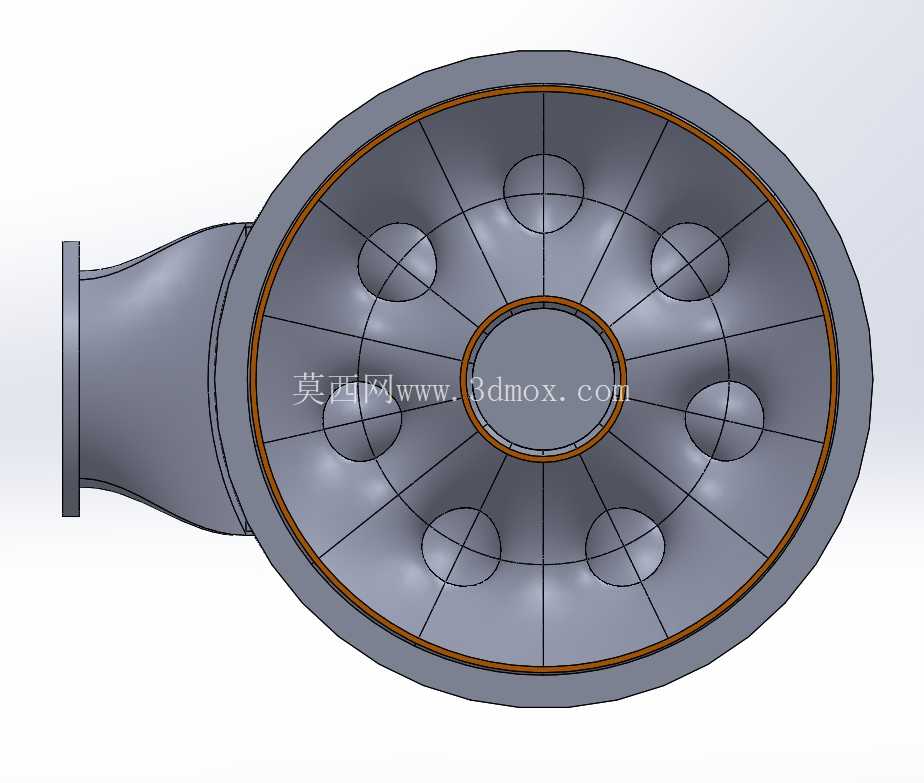

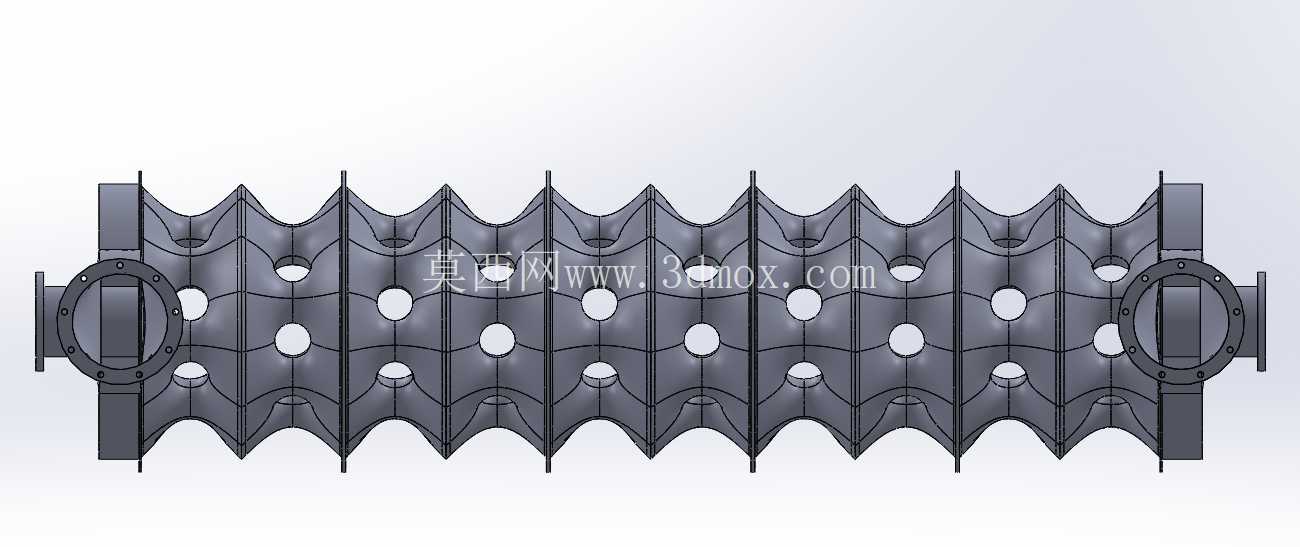

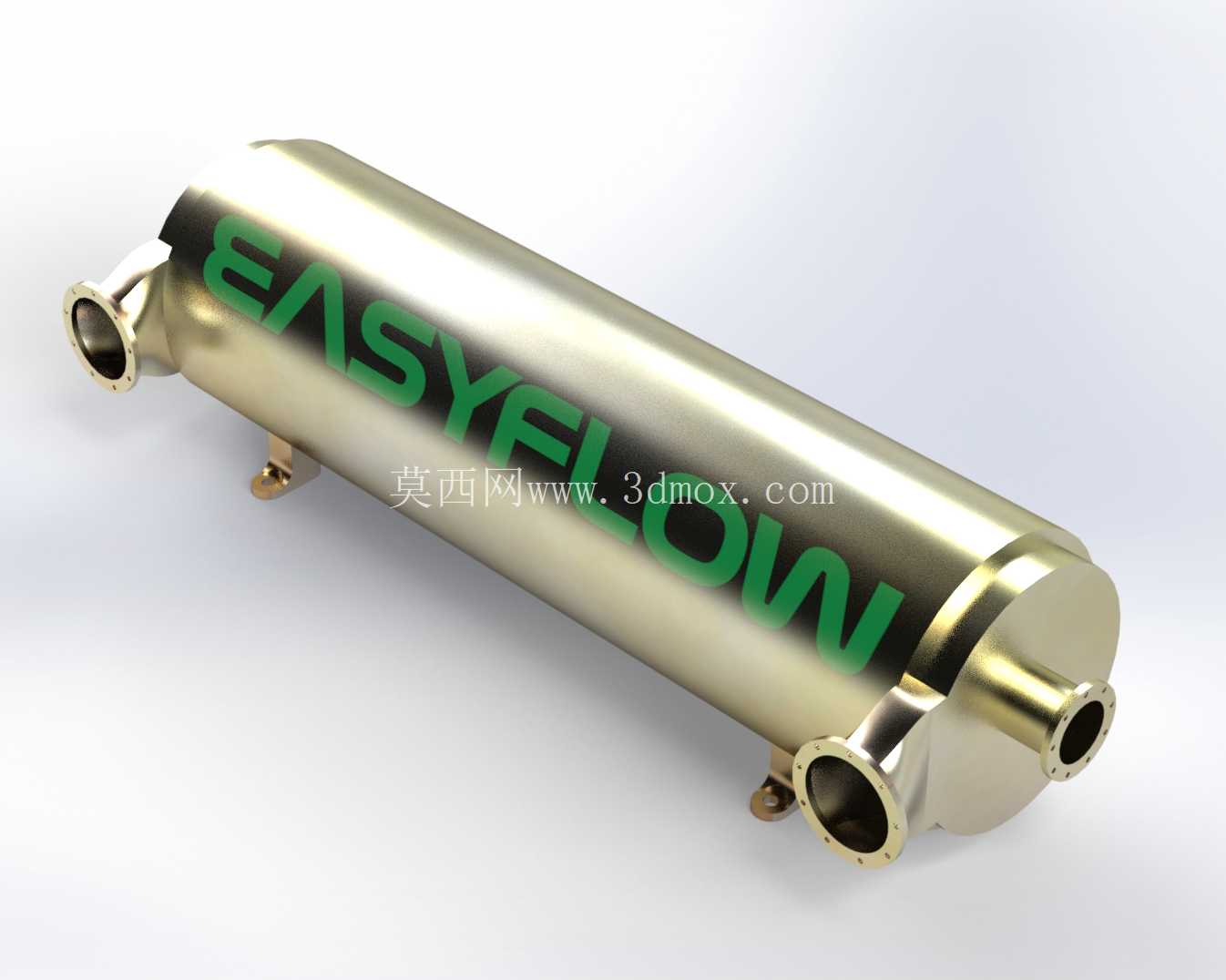

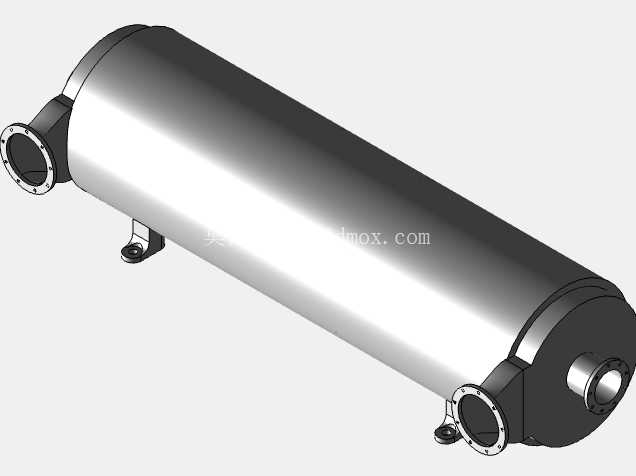

　　从安装适配维度看，该装置采用卧式筒体布局，三个流体接口均采用标准法兰连接结构，分别布置在筒体两端的封头位置与筒体侧下方，接口的中心距、法兰端面的平面度公差都按照通用管路安装规范做了适配，安装时不需要额外做非标转接件，直接对接对应管径的低温管路即可完成装配，筒体底部设置的两个鞍式支撑脚，预留了标准螺栓安装孔位，支撑脚的高度经过测算，既保证了筒体底部与安装基面留有足够的冷凝水导流空间，又不会因为支撑过高造成管路对接时的应力集中，整套装置的安装边界可以适配大多数撬装式制冷机组、低温流体输送撬块的预留安装位，不需要对原有安装框架做大规模改动。从内部结构设计逻辑来看，该装置没有采用传统的折流板分隔流道的方案，而是依托Costa曲面的自身构型引导流体走向，省去了折流板与筒壁之间的装配间隙，从根源上减少了流体短路、换热死区的问题，内部元件的定位采用360度等角度14等分的替位式定位结构，每一组内部换热元件的安装位置都有对应的定位基准，装配时不需要反复调整间隙，既提升了装配效率，又保证了每一台同规格装置的内部流道一致性，避免了因为装配偏差造成的流体偏流、局部换热不均的问题。

　　在实际应用场景中，这类换热装置可以适配低温乙二醇溶液、低温冷媒、低温导热流体等多种介质的换热需求，因为内部流道没有突兀的结构突变，流体在筒内的流动阻力比同规格传统管壳式换热器低15%左右，配套的循环泵选型扬程可以适当降低，间接减少了整套系统的运行能耗。同时，该结构的流道平滑度较高，对于含有微小固体杂质的低温流体也有较好的适应性，不容易出现流道堵塞的问题，日常维护只需要定期对接法兰位置的密封件做检查即可，不需要频繁拆解筒体清理内部积垢。从结构建模的角度看，该装置的筒体采用等壁厚拉伸构型，封头与筒体的焊接位置做了平滑过渡处理，避免了应力集中点，法兰接口的焊接位置做了加厚补强，保证低温工况下的结构强度，支撑脚与筒体的连接位置采用圆弧过渡焊接，减少了焊接应力对筒体结构的影响，所有外露的金属表面都做了抛光钝化处理，既可以减少低温工况下的表面结露附着，又能提升装置的抗腐蚀能力，适配多类有洁净度要求的低温流体应用场景。

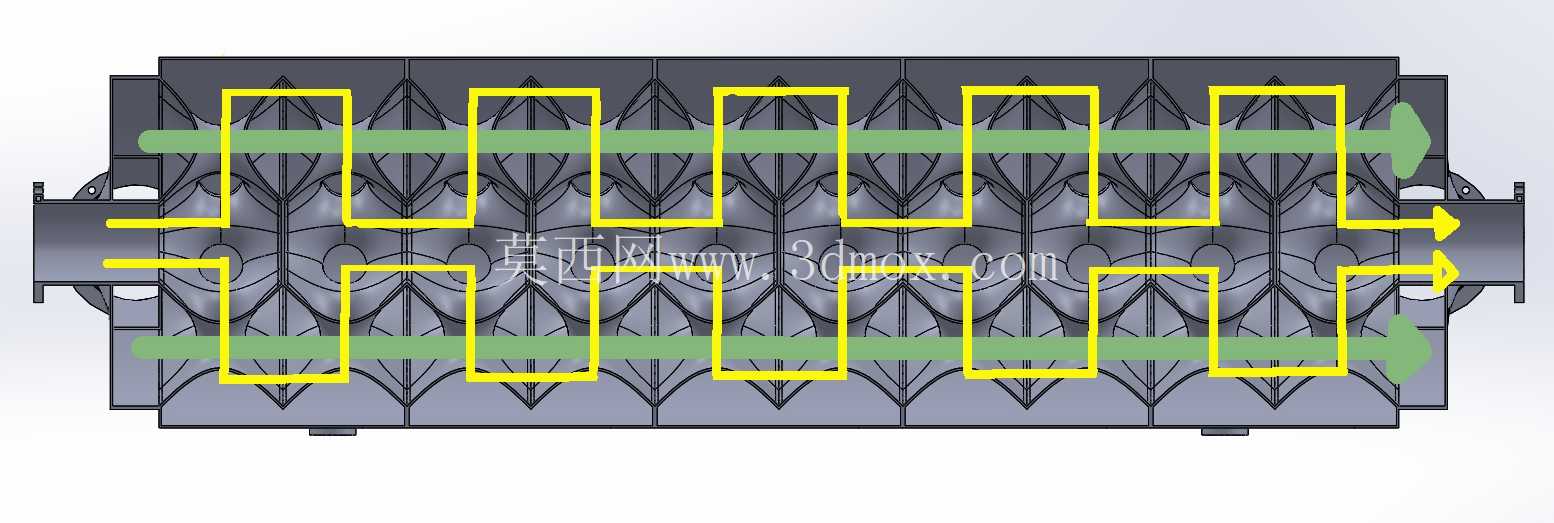

　　不同于传统换热器追求大换热面积的设计思路，这款装置更侧重流体流动状态与换热过程的匹配，通过曲面结构引导流体形成持续的紊流状态，在相同换热面积下可以获得更高的换热效率，同时控制整体压损在合理区间，对于空间受限、能效要求高的低温流体管理系统来说，这类结构可以在保证换热能力的前提下，缩小设备整体体积，减少撬装单元的占地面积。在建模过程中需要特别注意曲面的连续性，Costa曲面的曲率变化要保持平滑，不能出现局部曲率突变的问题，否则会造成流体在该位置形成涡流，额外增加压损，同时内部元件的定位尺寸要严格对应14等分的角度基准，保证每一组流道的通流截面一致，避免出现流量分配不均的问题，法兰接口的密封面尺寸、螺栓孔位置要严格对应通用管路标准，保证现场安装时的互换性，支撑脚的安装孔位要与筒体轴线保持平行，避免安装时出现装置倾斜，造成局部积液或者排气不畅的问题。
