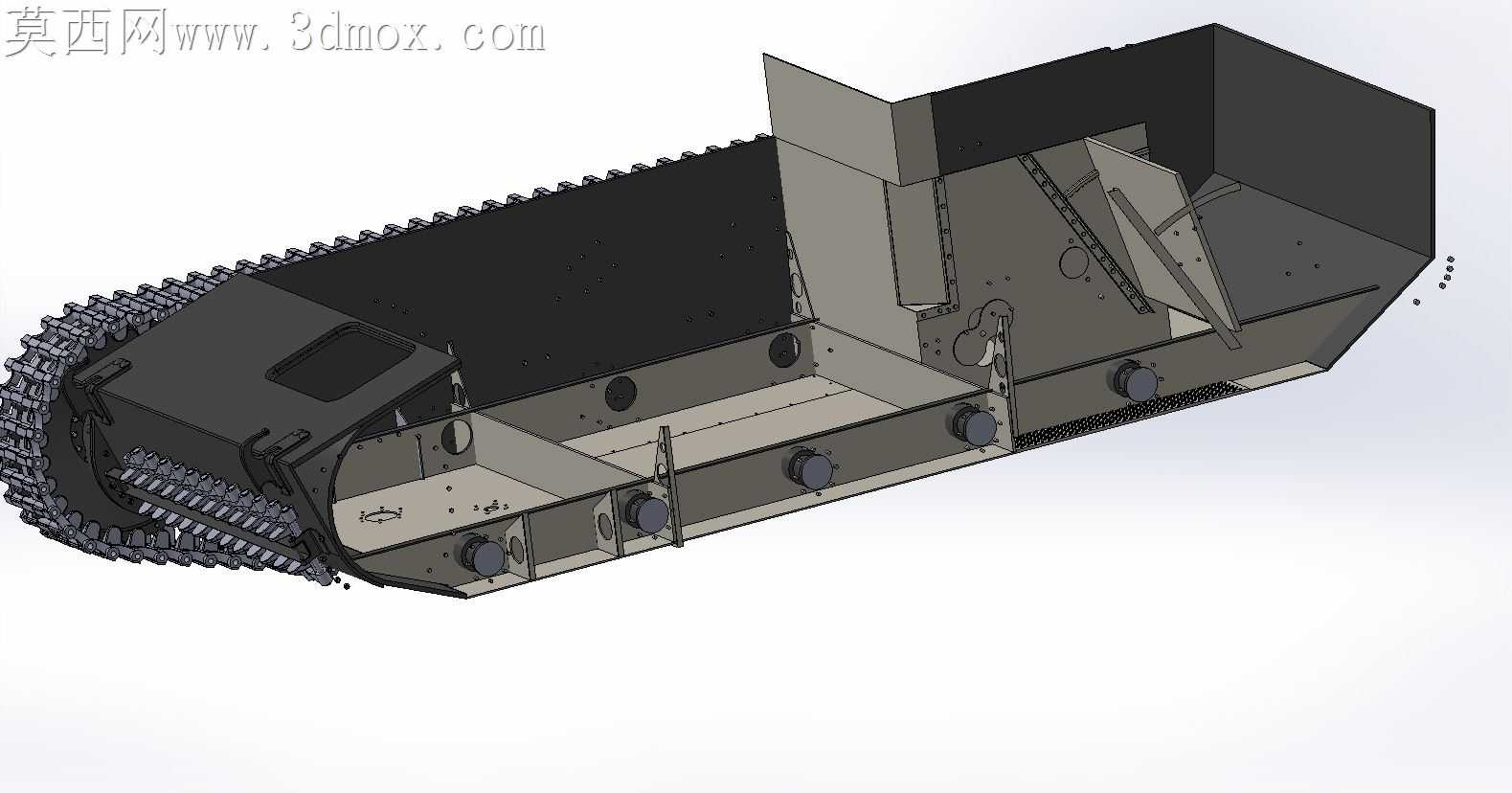

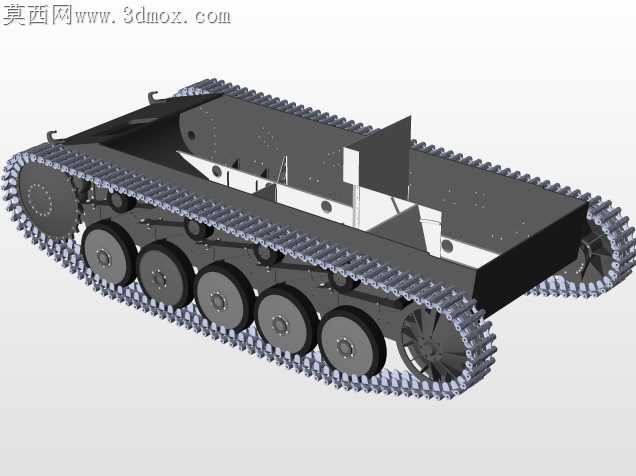

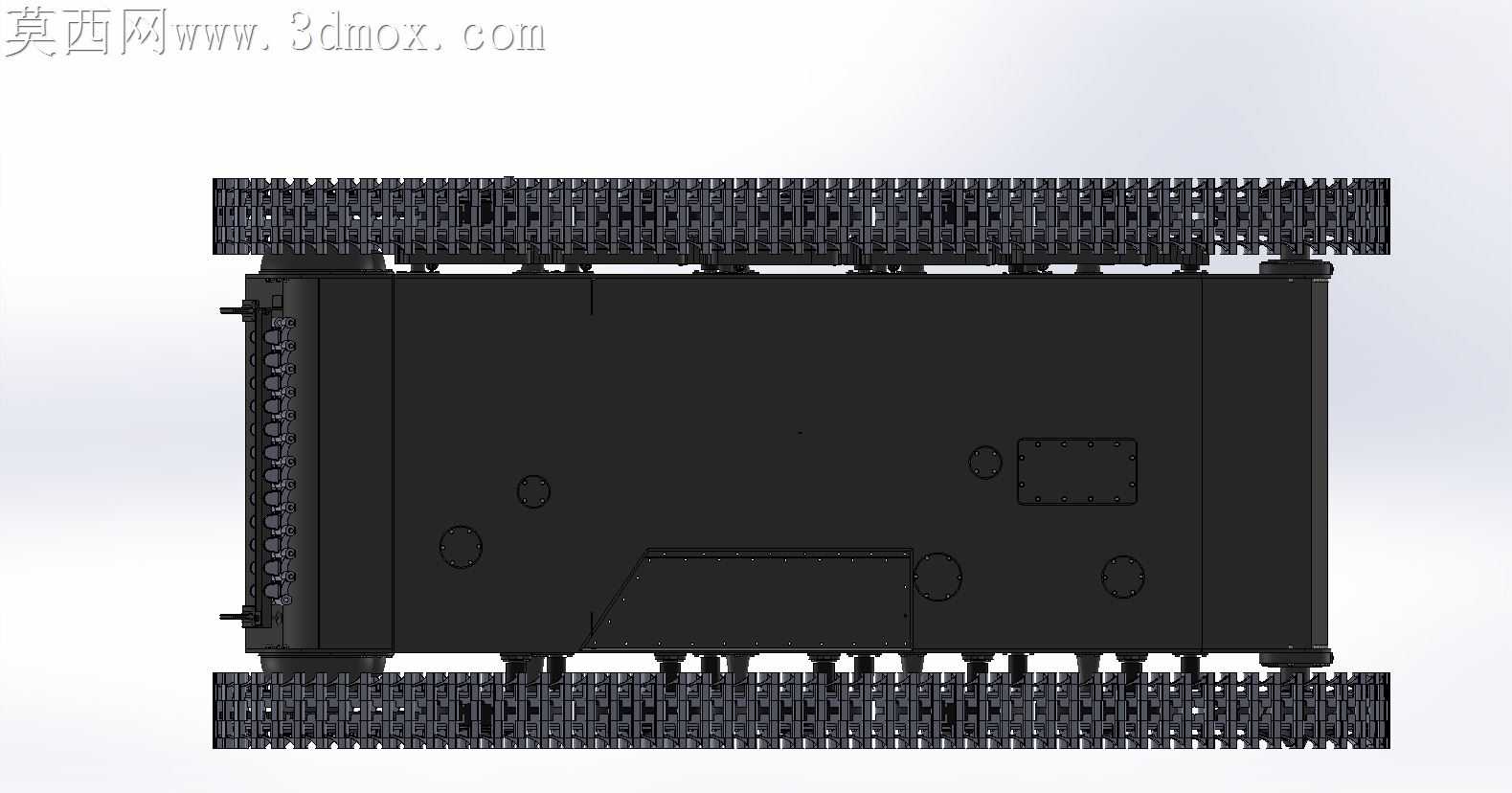

二号坦克C型装甲车体履带行走结构

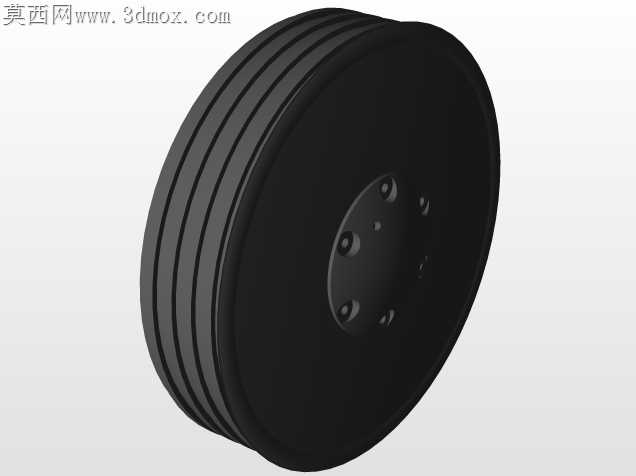

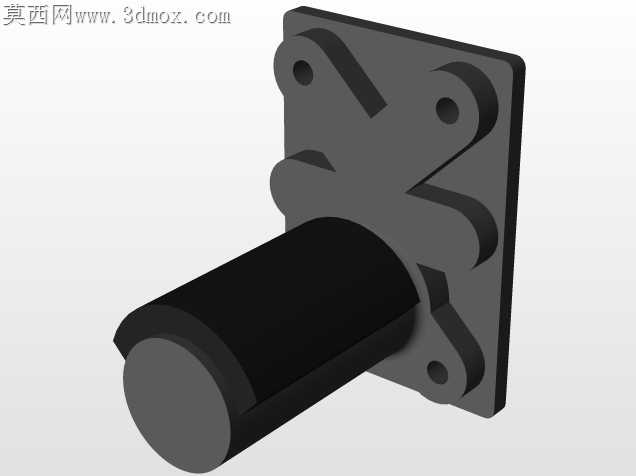

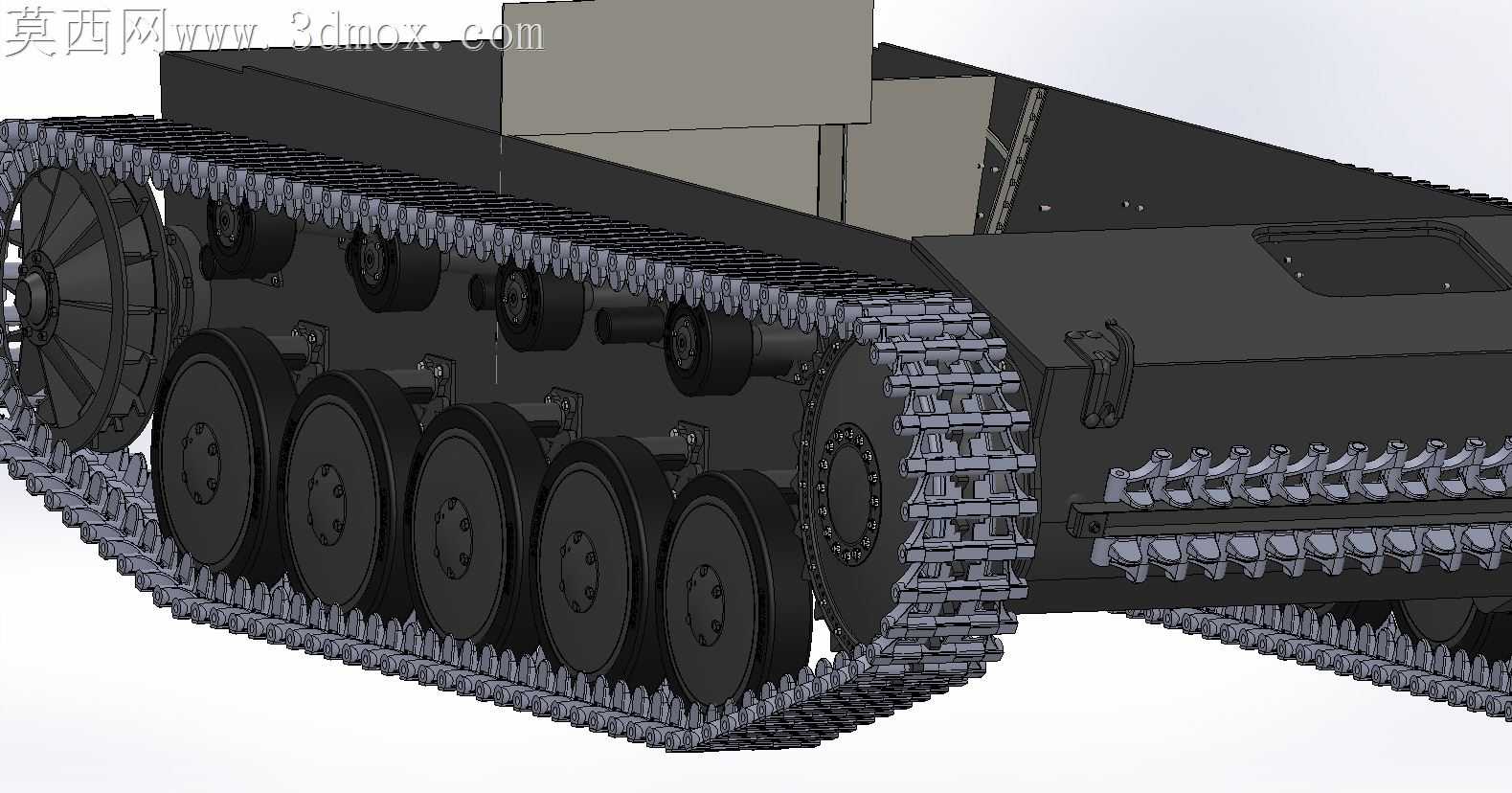

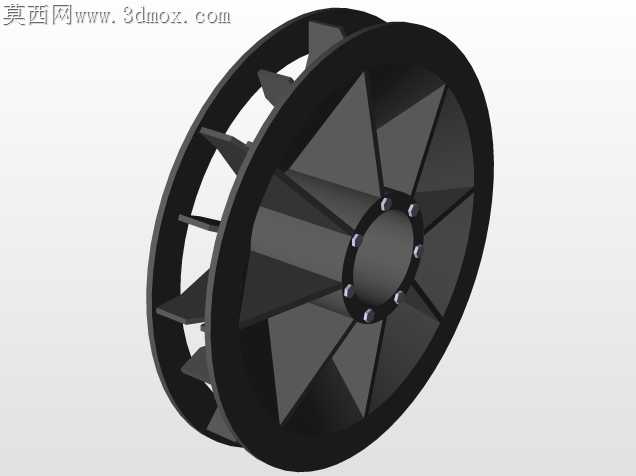

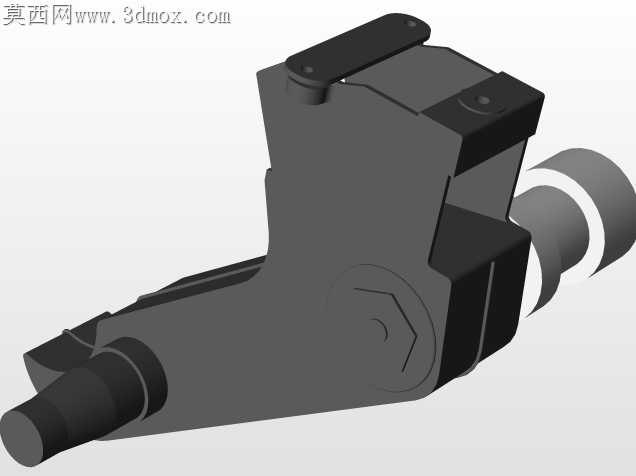

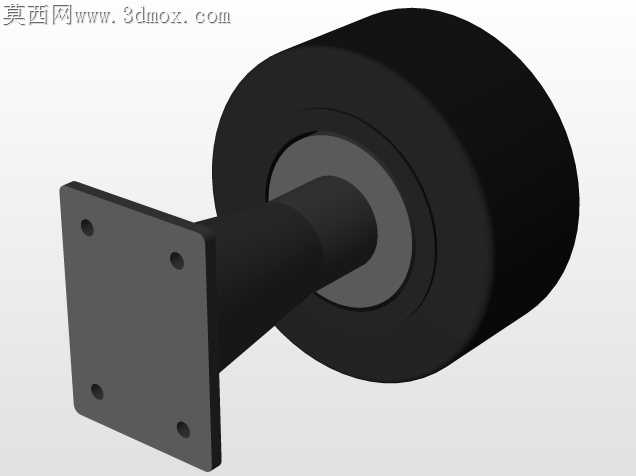

履带式装甲车辆的行走部分加工，最容易出现的痛点就是负重轮同轴度偏差带来的履带偏磨问题，很多初版设计在落地加工时，往往忽略了扭杆悬挂安装座与负重轮轴孔的位置公差，导致装配后履带板在高速行进时持续蹭到侧裙装甲边缘，不仅会磨穿履带销的防锈层，还会让车体行驶时出现持续的侧向抖动。这套二号坦克C型的车体结构，在负重轮安装座的位置做了针对性的公差补偿设计，每一组负重轮的轴孔都预留了0.02mm的微调余量，装配时可以根据扭杆的实际预应力偏差调整轮组的横向位置，避免履带在张紧状态下出现单侧受力过大的问题。

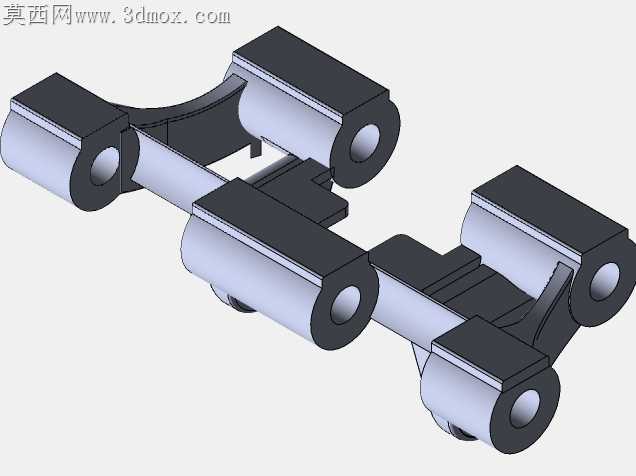

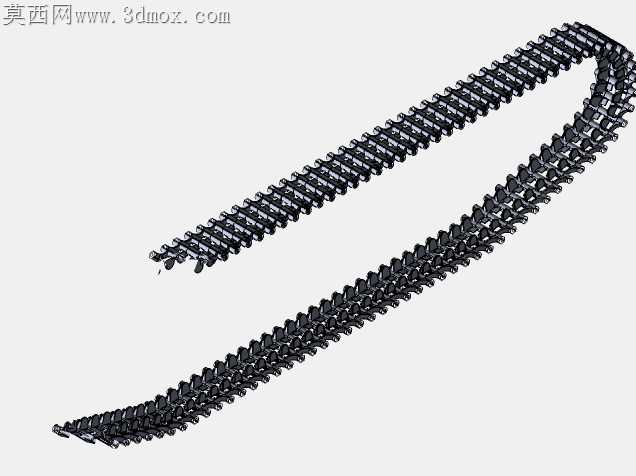

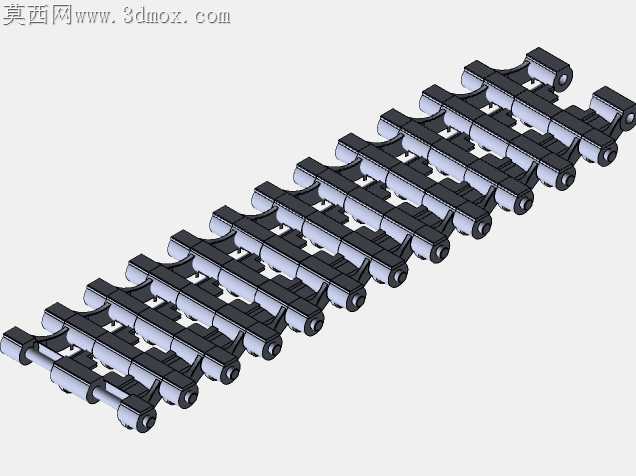

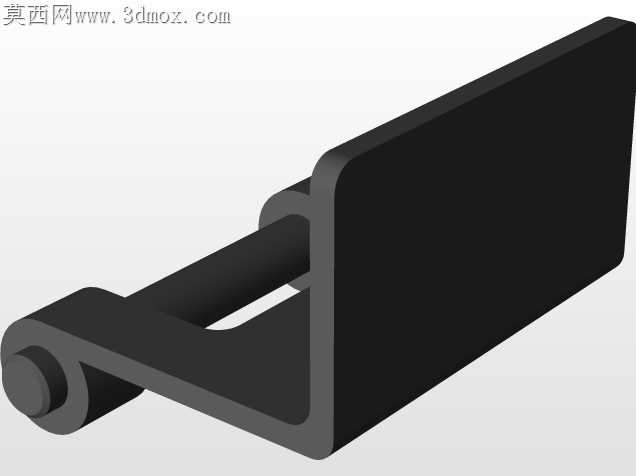

履带板的销孔配合没有采用过盈配合的常规设计，而是选用了间隙配合加防尘密封圈的结构，毕竟装甲车辆在野外泥泞环境行进时，泥沙一旦进入销孔缝隙就会加速履带销的磨损，过盈配合的结构虽然装配后初始精度高，但野外维护时拆卸更换履带板需要专用液压工具，间隙配合加密封圈的结构，既可以阻挡泥沙进入铰接缝隙，还能让前线维修人员只用简单冲子就能快速更换受损履带板。车体首下位置的履带诱导齿限位槽，特意做了2mm的倒角处理，避免履带在转向时诱导齿和槽壁发生刚性磕碰，很多老式装甲车辆的限位槽是直角结构，大角度转向时诱导齿很容易被磕断，倒角处理后能分散磕碰时的应力，减少诱导齿的断裂概率。

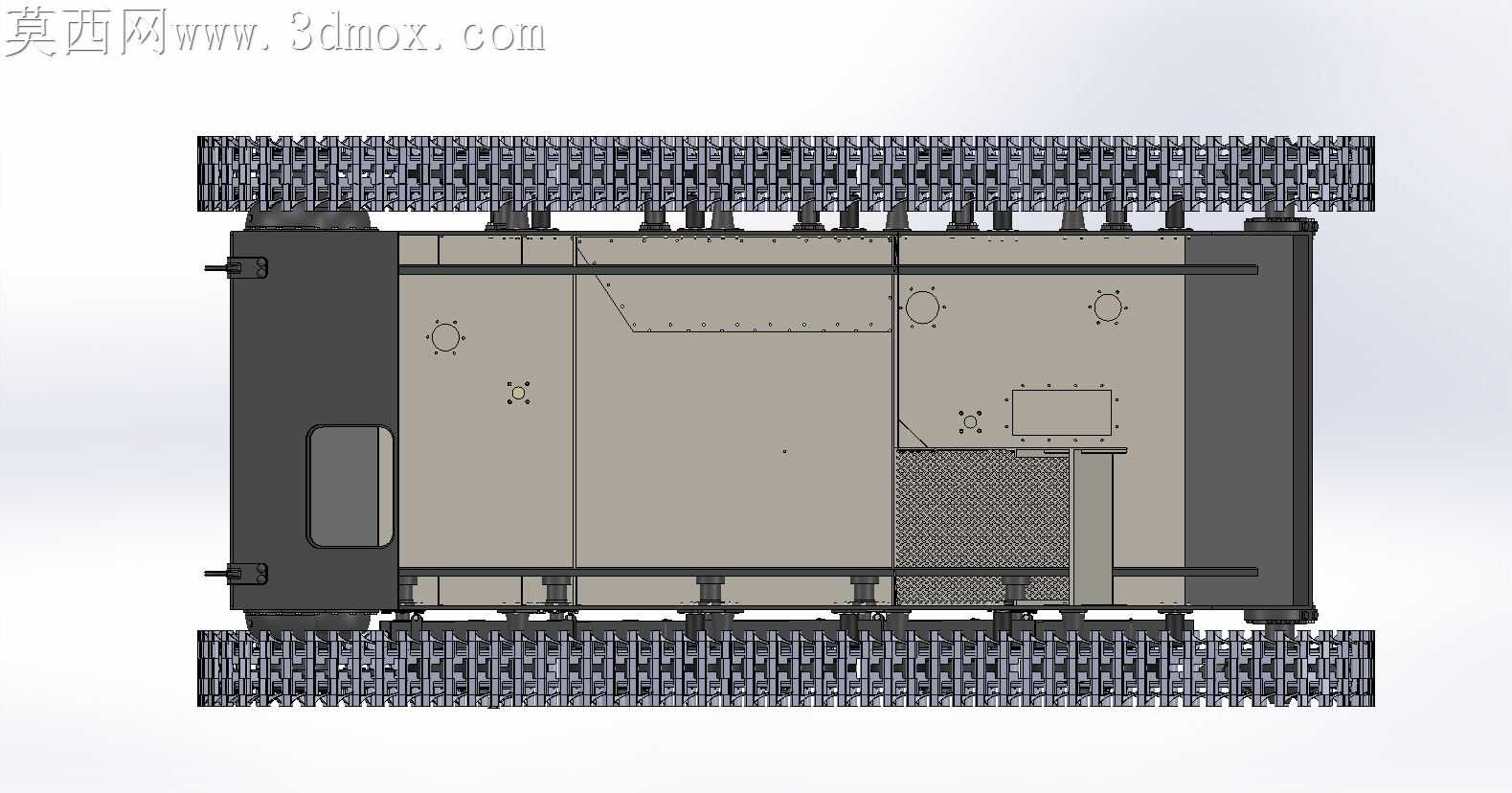

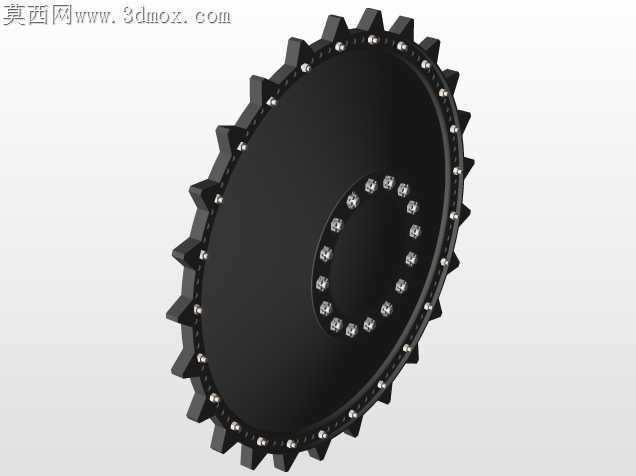

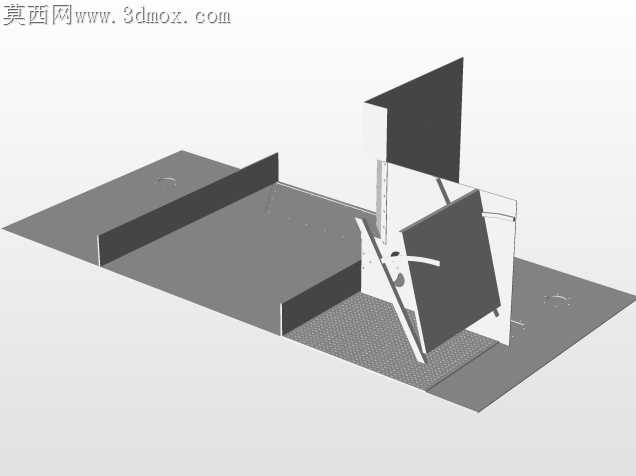

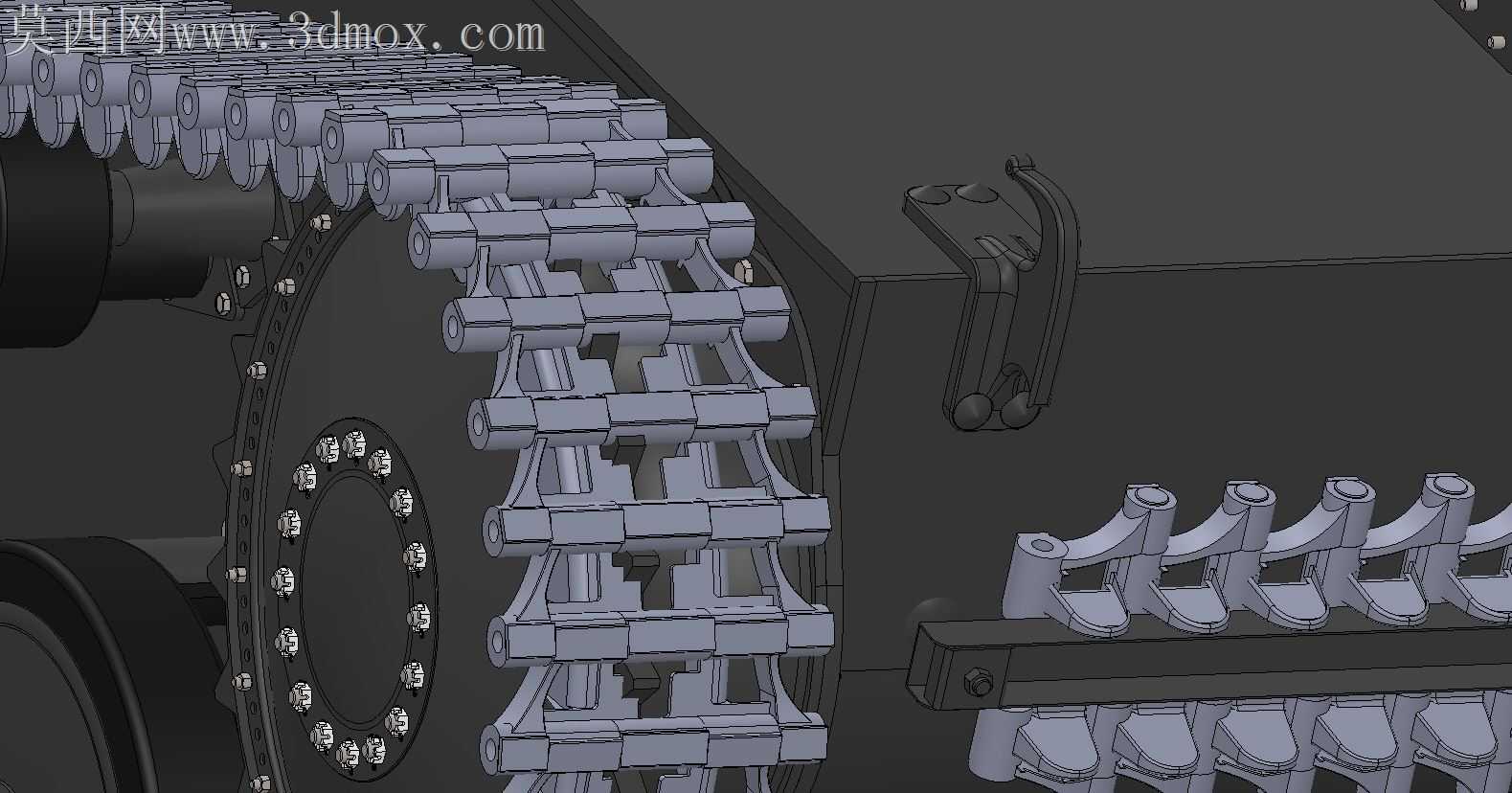

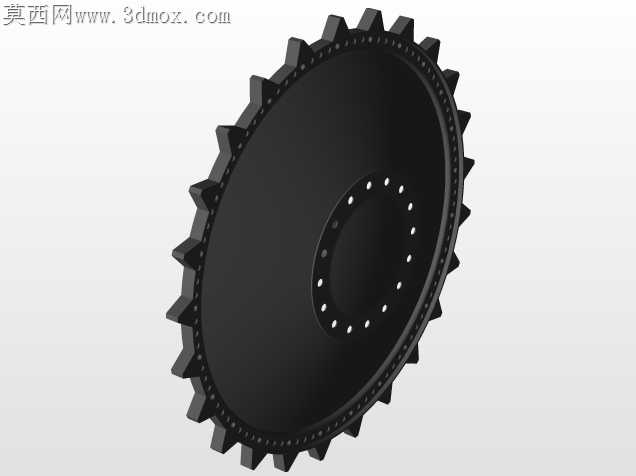

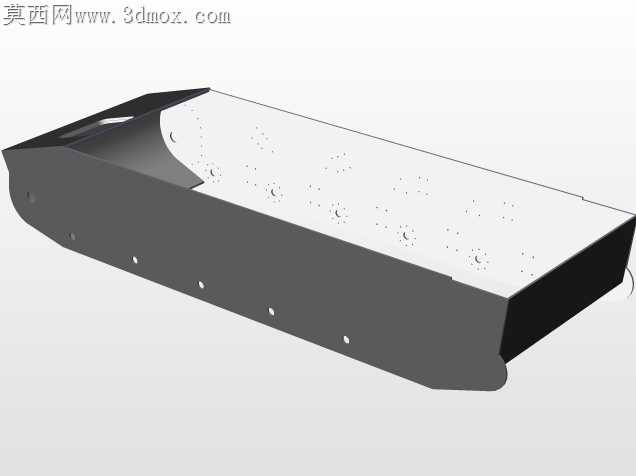

车体上部的装甲板焊接坡口预留了3mm的钝边，不会因为焊接热变形导致车体侧面的安装座出现位置偏移，毕竟侧装甲板还要外挂备用履带板和随车工具，焊接变形带来的平面度偏差，会让外挂件的安装座无法对齐螺栓孔。动力舱的隔板上预留了走线的过孔，过孔边缘都做了橡胶护圈的安装位，避免车辆行进时线束和金属孔壁反复摩擦破皮，引发电路故障。行走部分的主动轮齿形没有做尖锐的齿顶设计，而是做了圆弧过渡，啮合履带板的时候不会因为齿顶应力集中崩裂，就算履带卡入小石块，圆弧齿顶也能把石块挤出去，不会出现卡滞断齿的问题。
