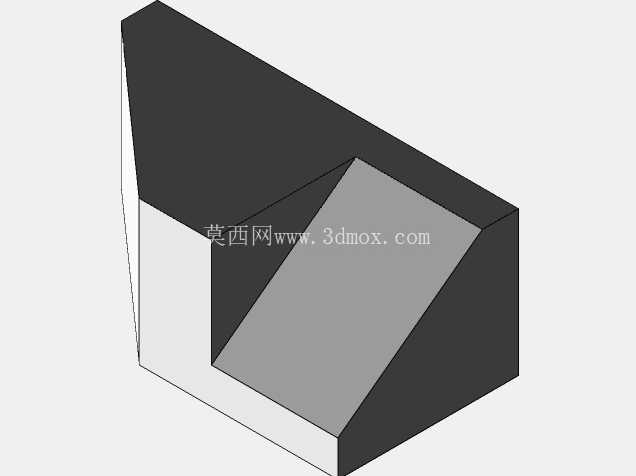

铸造工艺用斜切面定位机器块结构

在重力铸造、低压铸造的生产线工位上，这类带斜切面的机器块常被布置在铸型输送线的侧边定位工位，承担铸型到位后的侧向支撑与角度定位作用，区别于常规的直角定位块，其斜切面设计能够匹配铸型外侧自带的拔模斜度面，避免定位时与铸型的拔模结构发生硬干涉，减少铸型表面的磕碰损伤。从实际使用场景来看，这类块体多安装在铸造线的辊道侧边、合模工位的辅助定位架上，当铸型沿着辊道输送到指定工位时，块体的垂直立面先接触铸型的基准侧边完成初步限位，斜切面随后贴合铸型的斜向侧壁，抵消铸型输送过程中产生的侧向偏移，保证后续合模、浇铸动作的位置精度。

设计这类块体时，首先要确认安装面的平面度要求，底部的安装基准面需要做铣平处理，保证与安装支架的贴合间隙不超过0.05mm，避免长期受侧向冲击后出现固定螺栓松动的问题。斜切面的角度需要匹配对应铸型的拔模斜度，常规铸造用的这类定位块斜角多在30度到45度之间，角度公差控制在±0.1度，防止贴合时出现线接触而非面接触的情况，降低局部压强过大导致的块体表面压溃风险。块体的垂直立面与斜切面的交线处需要做0.5mm的倒角处理，避免尖锐棱边刮伤铸型表面的涂层，也能减少工人操作时被划伤的安全隐患。

从安装边界来看，这类块体的整体轮廓属于紧凑型结构，长度方向的尺寸根据对应工位的定位接触长度设定，常规规格下长度在80mm到120mm之间，宽度方向与安装支架的固定面宽度匹配，多为60mm到80mm，高度方向需要高出辊道输送面20mm到30mm，保证能够有效接触到铸型的侧壁，同时不会干涉铸型的正常输送路径。块体上的固定螺栓孔采用沉孔设计，沉孔深度要保证螺栓拧紧后顶面低于块体表面1mm以上，避免螺栓头突出刮碰到输送中的铸型。螺栓孔的位置需要与安装支架上的预设长圆孔匹配，预留±5mm的位置调整量，方便现场安装时根据铸型的实际尺寸微调定位位置，适配小范围的铸型尺寸公差波动。

在功能特性上，这类块体需要承受铸型输送到位时的周期性冲击，因此整体结构做了实心设计，没有多余的减重空腔，避免长期受冲击后出现结构变形。斜切面与垂直立面的表面粗糙度要求达到Ra1.6，保证与铸型接触时的摩擦力稳定，不会出现定位打滑的情况。块体的棱边除了必要的倒角外，没有多余的凸起结构，整体外形简洁，日常维护时只需要定期清理表面沾附的铸砂、浇铸飞溅的铝屑即可，不需要复杂的保养流程。在铸造车间的多粉尘、高温辐射环境下，这种简洁的块体结构不容易积攒杂物，能够长期保持定位精度，减少日常维护的工作量。

从结构设计的逻辑来看，这类块体没有采用复杂的曲面或者拼接结构，整体为一体式铣削成型，消除了拼接结构带来的装配误差，也避免了长期受冲击后拼接缝开裂的问题。设计时优先保证基准面的形位公差，底部安装面与垂直定位立面的垂直度公差控制在0.02mm以内，斜切面与底部安装面的角度公差严格匹配铸型的拔模角度，保证定位时两个接触面都能均匀受力，不会出现局部应力集中的情况。在实际选型应用中，这类块体可以根据不同规格的铸型调整整体尺寸，不需要改变核心的斜切定位结构，能够快速适配不同的铸造生产线工位，替换磨损的旧件时也不需要重新调整工位的其他定位结构，安装替换效率较高。
