半圆弧带定位凸台柱状铸造结构件

项目分类:铸造模 发布时间:2026-06-05 ID:1179170
  • 半圆弧带定位凸台柱状铸造结构件
  • 半圆弧带定位凸台柱状铸造结构件
  • 半圆弧带定位凸台柱状铸造结构件
  • 半圆弧带定位凸台柱状铸造结构件

做这类半圆弧柱状结构件的建模时,最先要考虑的是后续CNC车削加工的装夹基准,不能只盯着外观造型忽略工艺落地。这类零件大多用在需要轴向套接、同时带周向定位需求的装配场景里,比如设备传动轴的防护套、管路对接的定位衬套,或是工装夹具里的导向限位件,工作时要承受轴向的插接摩擦力,部分工况下还要承担径向的小幅支撑载荷,所以结构上的壁厚均匀性是设计时的核心控制点。

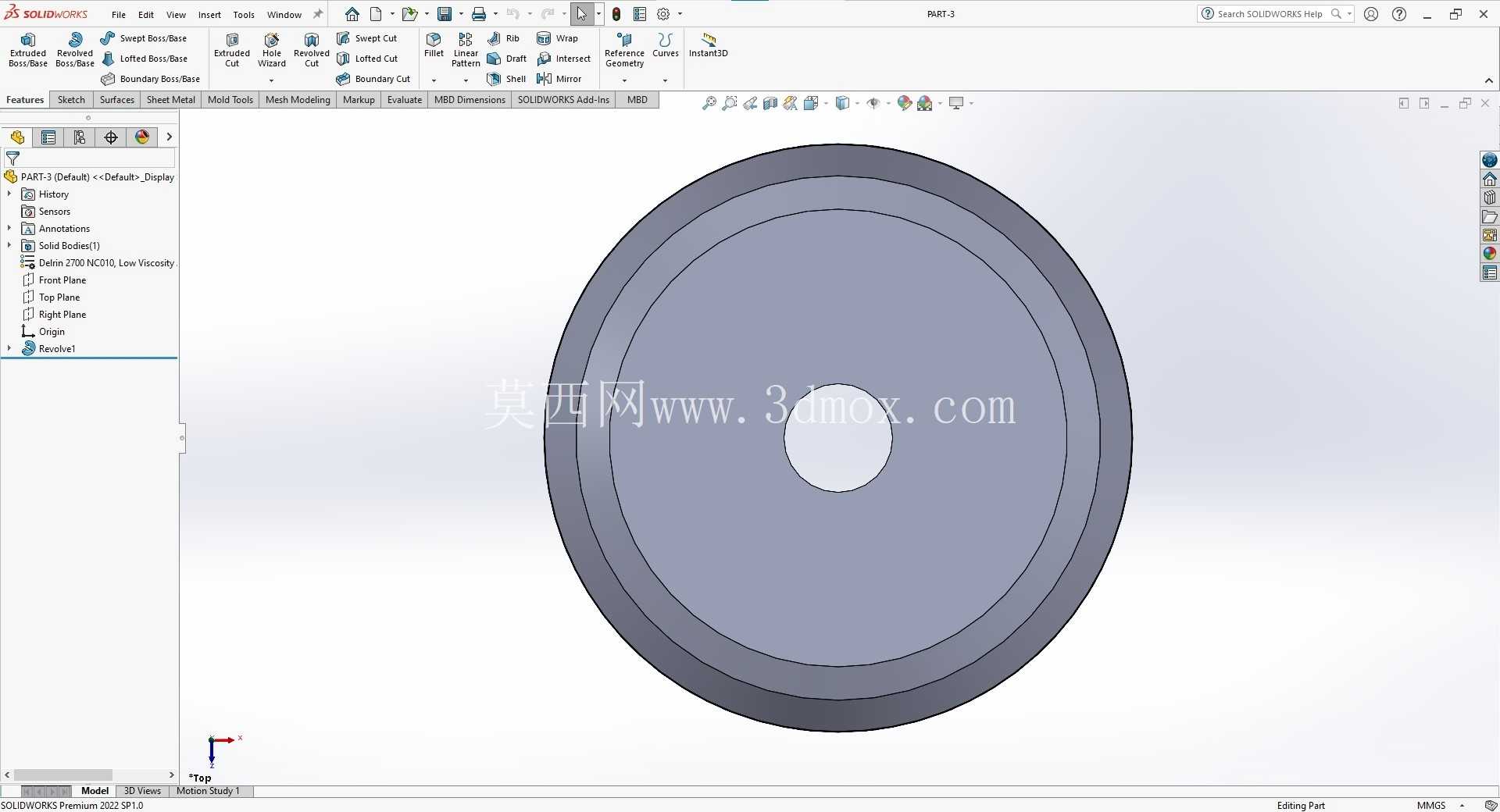

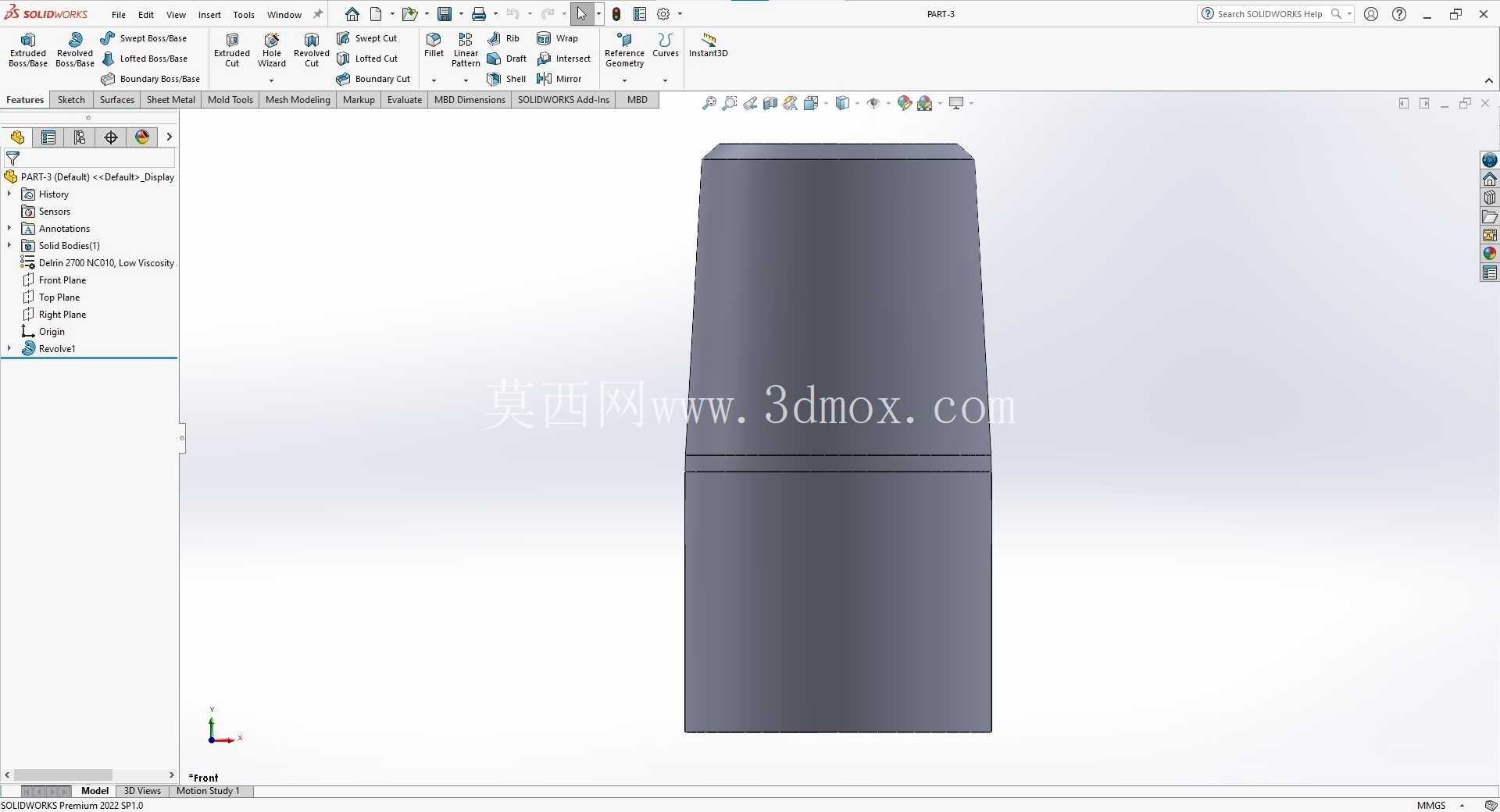

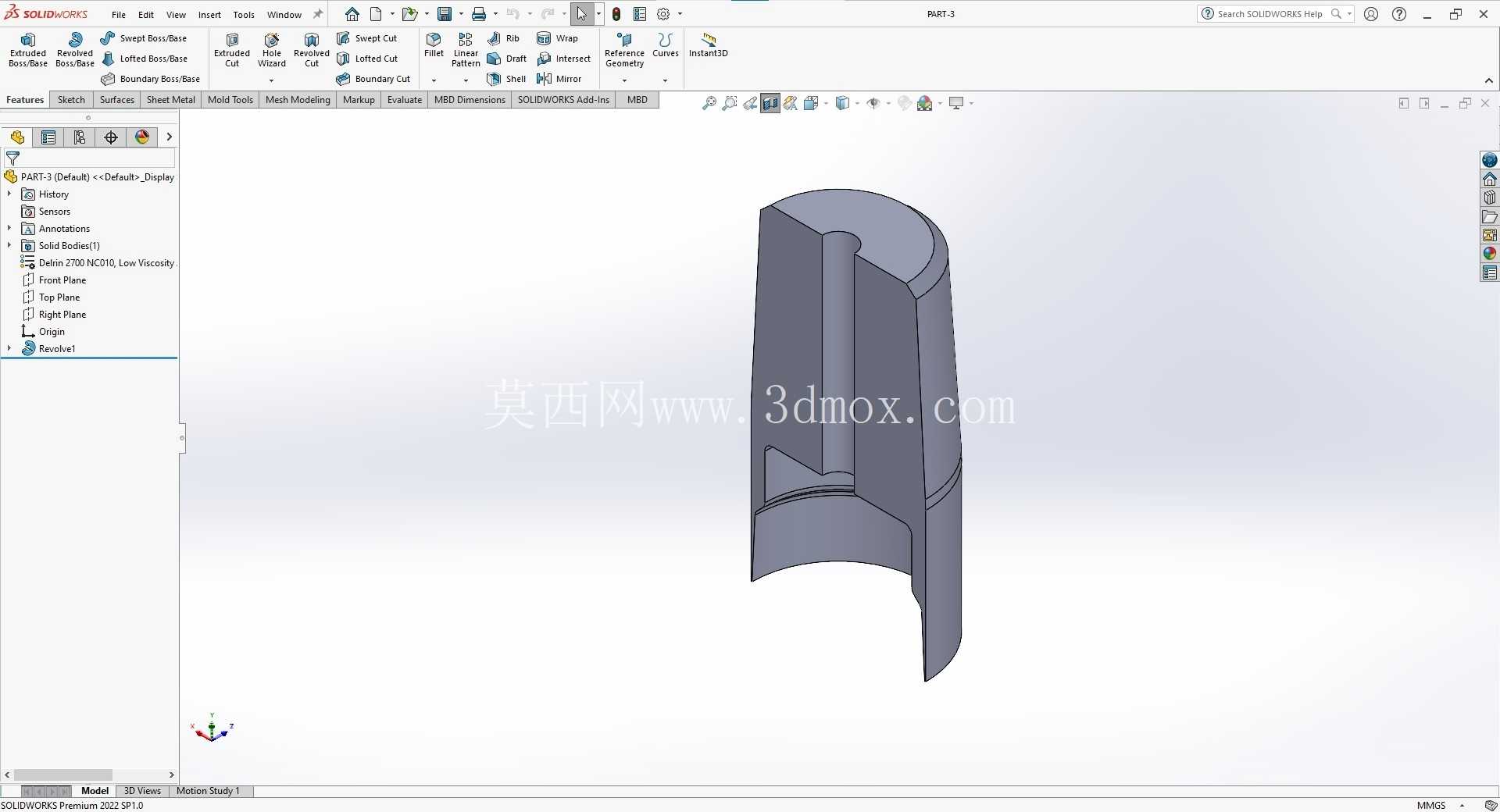

从结构形态来看,零件整体为轴向延伸的柱状结构,一侧为完整的半圆弧薄壁壳体,另一侧保留平直的定位侧边,顶端做了封闭的半圆端盖结构,端盖与侧壁衔接处做了等半径的过渡圆角,避免铸造时出现应力集中导致的冷隔缺陷,同时在平直侧边与圆弧侧壁的衔接位置,设计了向内凸起的三角加强筋,这个筋位不是随便加的:一方面是抵消薄壁件铸造冷却时的翘曲变形,另一方面是装配时可以嵌入对应安装座的卡槽里,防止零件工作时出现周向转动,省去额外的定位销配置,减少装配工序。

建模时先从轴向截面草图入手,先绘制半圆弧的外轮廓与内轮廓,保证单边壁厚全程一致,避免后续铸造时出现壁厚差导致的缩孔问题,平直侧边的厚度要和圆弧侧壁厚度保持匹配,不能出现局部过厚的料厚堆积。顶端的端盖结构要和侧壁做一体化建模,衔接处的圆角半径要大于壁厚的1/2,让金属液充型时能平稳流动,不会在转角处出现卷气缺陷。侧壁上的环形凸起筋位,是用来做轴向限位的,装配时这个凸起会卡在安装座的对应台阶位置,控制零件的轴向插入深度,保证装配位置的一致性,不需要额外做轴向尺寸调整。

考虑到后续要在CNC车床上进行二次加工,建模时特意预留了工艺装夹位:零件底端的圆弧边做了微小的工艺延伸段,车削加工时可以用软爪夹持这个位置,不会夹伤成品的配合面,加工完成后再把工艺段切除即可。内孔的尺寸公差要和配合的轴类零件做匹配,半圆弧结构的设计其实是为了方便快速拆装,不需要把轴整个穿入,从侧向就能卡入安装位置,适合需要频繁检修更换的设备工位。

安装边界上,零件的平直侧边要和安装基座的平面完全贴合,侧边的平面度要控制在合理范围内,避免装配后出现倾斜导致的卡滞。顶端端盖的平面是轴向受力的接触面,建模时保证这个面和零件轴向的垂直度,避免受力时出现偏载。内壁的半圆弧面要和配合轴的外圆弧面保持足够的接触面积,减少单位面积的承压,延长零件的使用寿命。

这类铸造件的结构设计不能只看三维造型的美观,每一个凸起、每一处圆角都要对应实际的工艺需求和功能需求,比如那个三角加强筋,如果做的太高,会导致铸造时筋位根部出现缩松,做的太低又起不到防转和加强的作用,尺寸要结合整体壁厚来设定,通常筋位厚度不超过主壁厚的0.8倍,高度不超过壁厚的2倍,这样既能满足结构强度,又能避免铸造缺陷。侧壁上的环形限位筋,宽度要和安装座的卡槽宽度匹配,侧面做微小的拔模斜度,方便装配时顺利卡入,同时不会出现轴向窜动。

实际应用中,这类零件经常替换掉原来的整圆套筒结构,在不需要整周包覆的工况下,半圆弧结构能节省近一半的材料成本,同时拆装效率提升很多,不需要拆卸轴端的其他零件就能完成更换,在自动化生产线的工装配件、输送设备的导向衬套、小型机床的轴类防护件上都有很广的适用场景。建模过程中要反复核对各个位置的料厚,避免出现局部料厚突变,同时要考虑拔模方向,整个零件的拔模方向沿着轴向设置,所有侧壁的拔模斜度保持一致,方便后续模具开模,减少抽芯结构,降低模具的制造成本。
