电源变压器用U型槽侧装铝制结构件

　　这款铝制结构件是面向中小功率电源变压器内部装配需求开发的承载类零件，在工频线性电源、小功率开关电源的变压器组件中，主要承担绕组骨架定位、引线走线约束、相邻元器件间隔防护的作用，不少桌面式工业控制电源、通讯设备辅助供电模块的变压器装配环节，都会用到这类定制化的铝制承载件，相比传统的塑胶骨架定位件，铝合金材质的结构件兼顾散热与结构强度，能在变压器长期工作的温升环境下保持尺寸稳定性，不会出现高温蠕变导致的装配偏移问题。

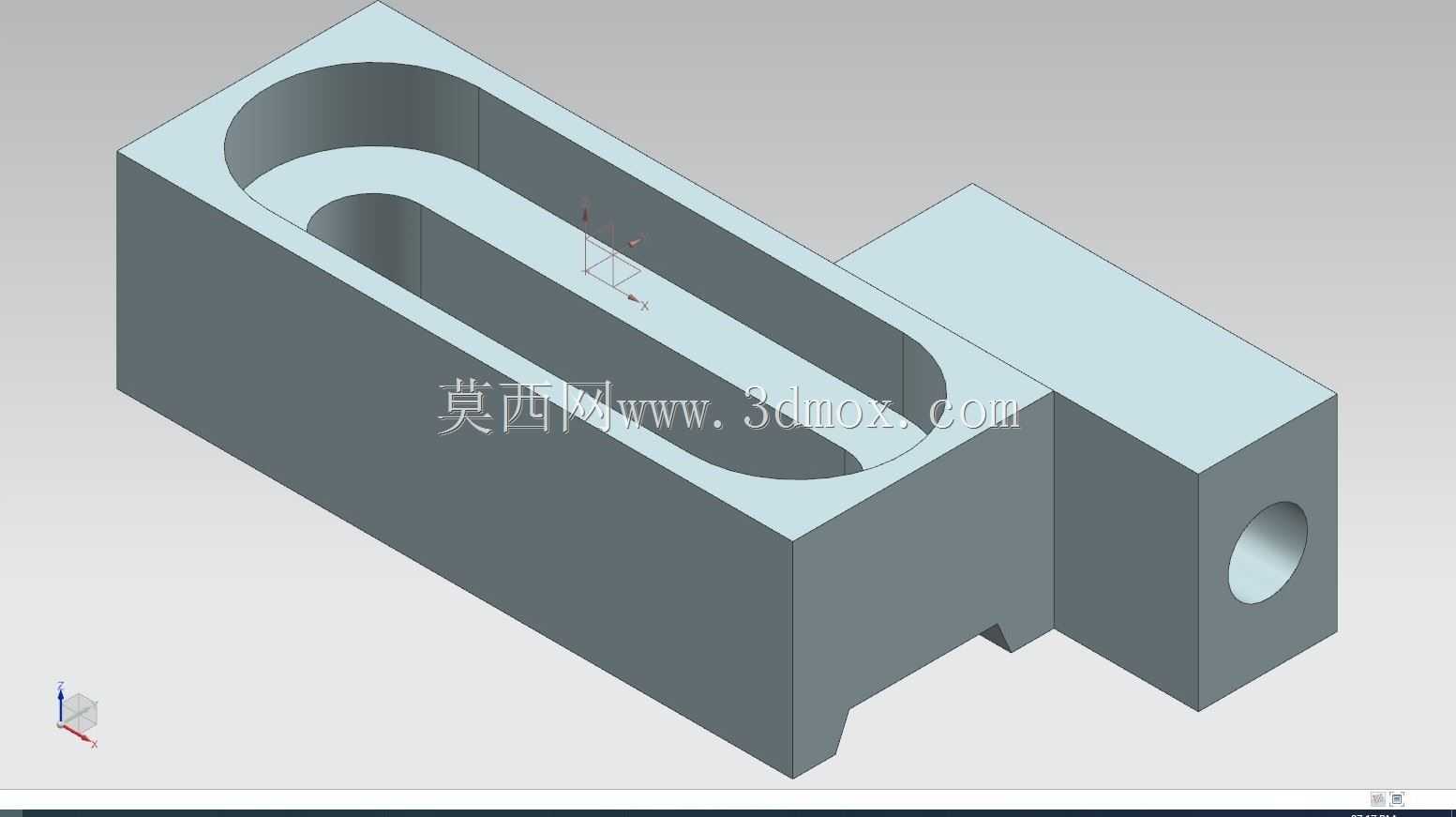

　　从结构设计逻辑来看，主体采用U型通槽结构是为了适配E型、C型变压器铁芯的侧边安装位，槽体内腔的宽度与深度尺寸经过公差匹配，刚好可以卡入变压器铁芯的侧叠片端面，槽体侧壁的厚度经过受力校核，既能承受绕组浸漆、烘干过程中的外力挤压，也不会因为壁厚过大占用过多的变压器内部装配空间。侧部延伸出的方块凸台是专门的安装固定位，凸台上的横向通孔用于穿装锁紧螺钉，可将整个铝件固定在变压器的安装支架或者电源壳体的内壁上，孔位的同轴度公差控制在0.05mm以内，避免装配时出现螺钉卡滞、安装面贴合不严的问题。

　　实际装配场景中，这类铝件通常是成对使用，分别卡在变压器铁芯的两个侧端面，U型槽的内壁与铁芯叠片之间会预留0.1mm的涂胶间隙，装配时在槽内涂刷少量导热硅胶，既可以填充装配间隙避免松动，也能将铁芯工作时产生的局部热量通过铝件传导到外部安装面，辅助降低变压器的整体工作温升。槽体底部的两个小缺口是工艺避让位，对应铁芯叠片的冲压定位凸点，避免装配时铝件与铁芯凸点产生干涉，保证整个安装面能够完全贴合，不会出现装配翘曲的问题。

　　从安装边界尺寸来看，主体槽体的长度方向尺寸适配对应功率等级变压器的铁芯叠厚，侧部凸台的外端面与槽体侧壁的垂直距离经过严格核算，保证安装后凸台不会突出变压器的整体安装轮廓，不会干涉电源内部其他元器件比如滤波电容、整流桥的布局。凸台上的安装孔中心距槽体底面的高度尺寸，匹配标准变压器支架的安装孔位高度，不需要额外调整支架尺寸就可以直接完成装配，能够有效减少电源产品的整体装配工时。

　　设计过程中针对铝件的加工工艺也做了适配，所有棱边都做了C0.3的倒角处理，避免装配时划伤操作人员的手部，也不会刮破变压器绕组的绝缘漆包线；槽体内腔的表面粗糙度控制在Ra3.2，既保证与铁芯的贴合导热效果，也不会因为过高的表面要求增加不必要的机加工成本。侧部安装孔的内壁没有做额外的螺纹加工，采用螺钉直接穿装配合螺母锁紧的方式，适合电源产品流水线的快速装配作业，不需要在铝件上提前攻丝，也避免了铝合金螺纹反复拆装后滑牙的问题。

　　在实际的设备运行场景中，这类铝件除了基础的结构固定作用，还能起到一定的电磁屏蔽辅助效果，铝合金材质的导磁特性可以约束变压器的边缘漏磁，减少变压器对周边敏感电路比如信号采样回路、放大回路的电磁干扰，这也是不少对电磁兼容要求较高的工业电源、测量仪器电源会采用这类铝制结构件的核心原因。相比采用钢质结构件，铝件的重量更轻，不会大幅增加变压器组件的整体重量，同时铝件的自然防腐性能更好，在电源产品的全生命周期内不需要做额外的表面防腐处理，就能适应常规工业环境下的温湿度变化，不会出现锈蚀导致的装配松动、接触不良问题。
