带安装孔凸台圆形法兰连接基座结构

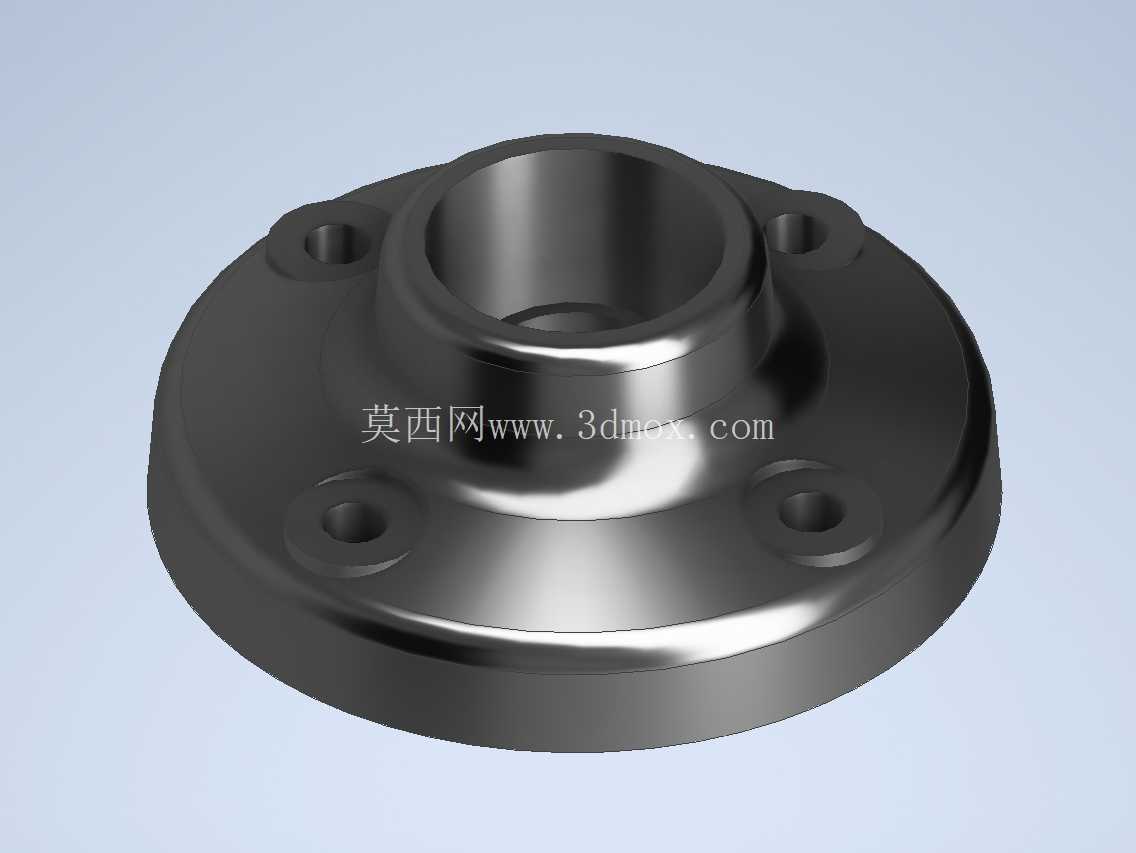

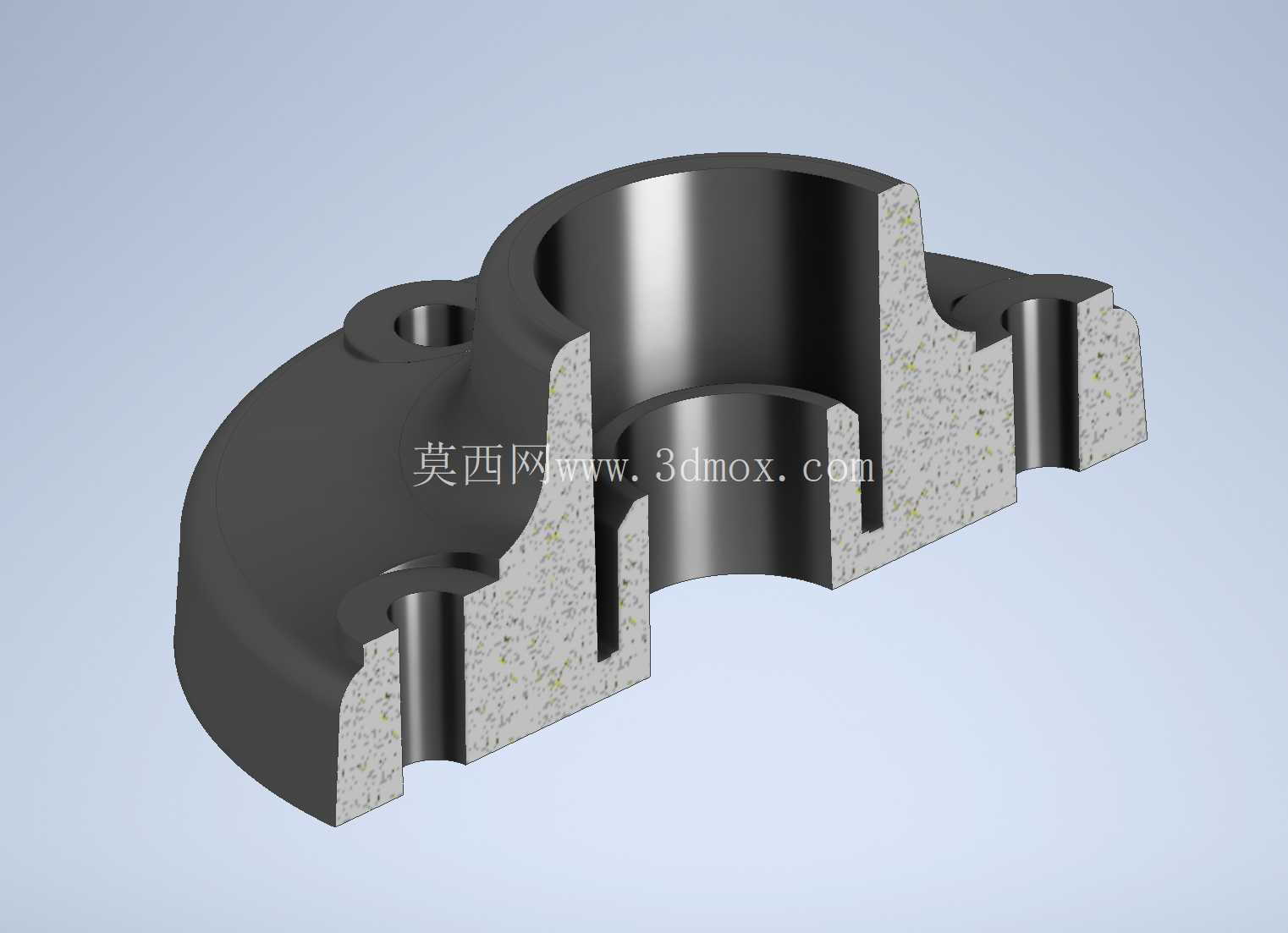

　　该圆形法兰连接基座多用于工业现场的管线对接、功能组件端面固定场景，在自动化产线的信号塔安装、工业照明组件固定、设备状态警示灯装配环节都能见到这类结构的应用，也可作为CNC加工设备的辅助配件定位座，承担组件间的轴向定位与载荷传递作用。从结构设计逻辑来看，基座采用圆盘式主体布局，中心设置贯通式凸台孔，凸台高出法兰盘面一定高度，一方面可以提升对接部位的配合长度，保证插接组件的同轴度，避免对接后出现径向晃动，另一方面凸台结构可以强化中心孔周边的结构强度，减少装配锁紧时的应力变形。法兰盘面上均匀分布四个沉头安装孔，孔位采用等角度圆周排布，安装时可通过螺栓穿过沉孔将基座固定在安装基准面上，沉孔结构可以让螺栓头完全没入盘面以下，避免螺栓突出影响后续对接组件的贴合度，同时四个安装孔的排布方式可以抵消多方向的装配应力，保证固定后的基座不会出现单侧翘起的问题。基座的盘面与凸台衔接处采用圆弧过渡设计，这种处理方式一方面可以降低机加工过程中的应力集中风险，避免热处理或者受力时出现转角处开裂的问题，另一方面圆弧过渡也能减少装配时的锐角刮擦，提升装配操作的安全性。

　　从安装边界来看，法兰盘的外圆直径决定了基座的安装占用空间，选型时需要确认安装面的预留尺寸大于法兰外圆直径，同时要保证四个安装孔的中心距与基准面的预留螺孔位置完全匹配，中心凸台的内孔尺寸需要与对接组件的轴径或者管线外径采用间隙配合，配合公差控制在合理区间，既保证对接时可以顺利插接，又不会出现配合间隙过大导致的同轴度偏差。基座的下端面为完整的平面结构，加工时需要保证该平面的平面度公差，安装后可以与基准面完全贴合，避免出现倾斜导致中心孔轴线与安装面不垂直的问题，进而影响后续对接组件的安装精度。

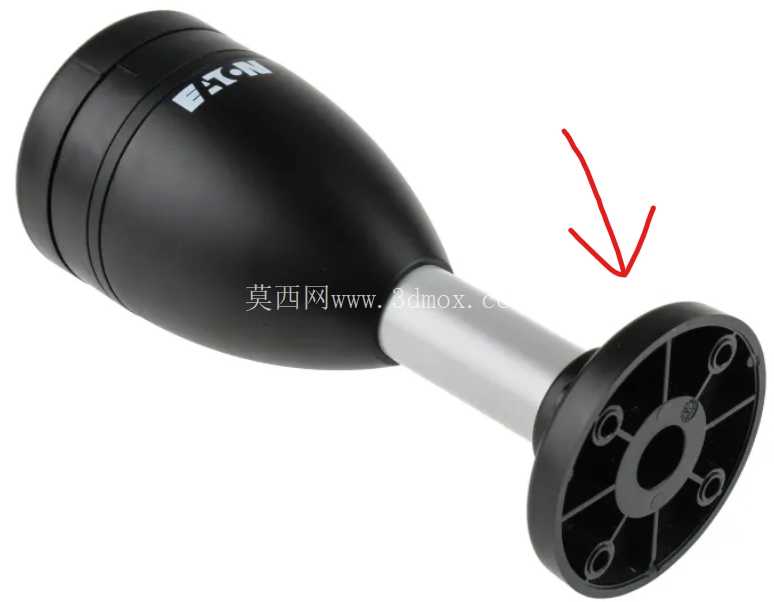

　　在实际应用中，这类法兰基座常用来固定工业现场的信号警示灯、LED状态指示灯，也可作为小型管线的连接法兰使用，当用于警示灯安装时，中心凸台孔可以穿过灯体的接线线缆，同时凸台的内孔可以与灯体的定位柱配合，保证灯体安装后处于竖直状态，避免出现歪斜影响信号指示的可视范围。盘面的厚度经过合理设计，既可以承受螺栓锁紧时的压紧力，不会因为厚度过薄出现盘面变形，又不会因为厚度过大导致整体重量增加，不必要地提升材料成本。四个安装孔的沉头深度经过精确计算，保证对应规格的内六角螺栓锁紧后，螺栓头端面与法兰盘面齐平，不会突出盘面干扰对接组件的安装。

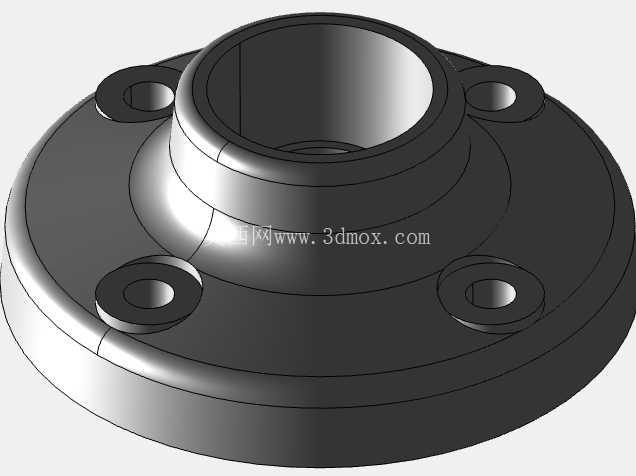

　　在结构建模过程中，需要重点关注凸台与法兰盘衔接处的圆角参数、安装孔的沉头深度与孔径尺寸、中心孔的同轴度公差，这些参数直接影响后续零件加工的合格率与装配适配性。建模时先绘制法兰盘的外圆轮廓，拉伸生成基础盘体，再在中心位置绘制凸台的截面轮廓拉伸生成凸台结构，之后在盘面上绘制四个安装孔的草图，采用圆周阵列的方式生成均匀分布的孔位，最后对衔接位置添加圆角特征，对安装孔进行沉头处理，完成整体结构的建模。这类结构虽然属于常规的通用连接配件，但每一处尺寸的设计都需要结合实际应用场景的载荷、安装空间、对接组件尺寸来确定，比如当用于较重的工业组件固定时，需要适当增加法兰盘的厚度与安装孔的数量，提升整体的承载能力；当用于狭小空间内的安装时，可以适当缩小法兰盘的外圆直径，在保证结构强度的前提下减少安装占用空间。
