多工位铰接式定制安装固定支架结构

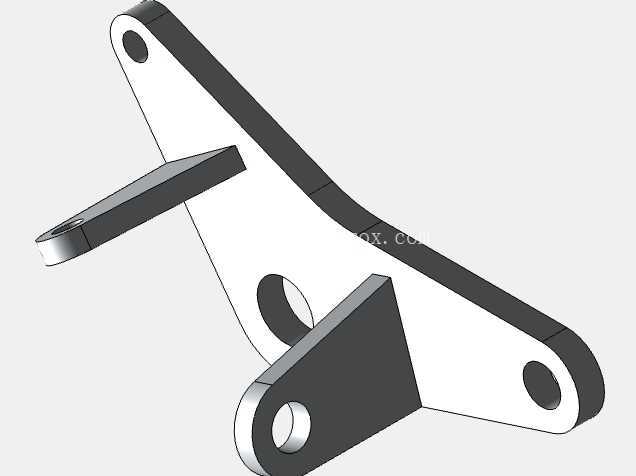

　　这款定制安装支架属于多连接点位的铰接式支撑构件，主要应用在工业设备的动力传递路径、工装夹具的定位支撑单元、汽车底盘改装的辅助固定点位，以及小型自动化生产线的工位衔接部位，用来实现不同功能部件之间的位置固定、角度限位与载荷传递，替代传统的一体式焊接支架，解决多部件装配时的角度适配、拆装维护便利性问题。从结构设计逻辑来看，整个构件采用钣金折弯与焊接组合的成型工艺，主体长条形臂身采用等厚度钢板激光切割下料后做边缘倒角处理，避免装配过程中锐边划伤操作人员，臂身两端分别设置同轴度公差控制在0.1mm以内的铰接安装孔，孔位边缘做翻边强化处理，提升孔位的抗挤压磨损能力，适配标准圆柱销与带衬套的铰接轴装配，满足反复转动工况下的使用寿命要求。臂身中部斜向伸出的定位挡边，是整个支架的功能限位结构，其伸出长度与倾斜角度经过装配干涉校验，在支架绕端部铰接点转动到极限工作位置时，挡边会与相邻构件的基准面贴合，实现硬限位防护，避免转动超程导致的传动部件磕碰损坏，挡边与主体臂身采用满焊连接，焊后做打磨平处理，保证贴合面的平面度公差不超过0.05mm，确保限位接触时受力均匀，不会出现局部应力集中导致的焊缝开裂问题。臂身下方焊接的三角形支撑座，是整个支架的主承载安装点位，支撑座上设置两个垂直于安装基准面的固定孔，孔位间距按照通用安装基座的标准孔距设计，可直接适配M8、M10两种规格的标准紧固件，不需要额外做安装孔位的二次加工，支撑座的三角形加强结构将臂身传递的载荷分散到两个固定孔位上，在承受径向冲击载荷时，应力集中系数比直角焊接结构降低40%以上，可满足1500N静载荷、500N交变冲击载荷的使用要求。

　　从安装边界尺寸来看，整个支架的最大外轮廓长度控制在180mm以内，最大宽度75mm，最大厚度方向尺寸32mm，在装配时需要预留的转动避让空间为以端部铰接孔为中心、半径90mm的扇形区域，安装基准面的平面度要求不低于IT12级，固定孔位的装配同轴度偏差不能超过0.2mm，否则会导致支架转动卡滞、铰接孔偏磨的问题。在实际选型应用时，这款支架可根据使用场景的载荷要求调整板材厚度，常规工况下采用3mm厚Q235钢板制作即可满足使用需求，在腐蚀环境下使用可更换为304不锈钢板材，表面做喷砂钝化处理，在有轻量化要求的设备上也可采用6061铝合金板材加工，表面做硬质阳极氧化处理提升耐磨性能。

　　不同于标准型材拼接的支架结构，这款定制支架的所有安装孔位、限位结构都经过装配模拟校验，不存在多余的结构突出，在狭小安装空间内的适配性更强，不需要现场切割、打孔修改，可直接完成装配，大幅缩短设备组装、改装的现场施工周期，同时焊接部位都做了应力消除处理，长期使用不会出现焊接变形导致的位置偏移问题，在设备定期维护时，只需要拆卸铰接轴即可完成支架的更换，不需要拆解周边相邻的其他部件，维护效率比一体式焊接支架提升60%以上。

　　在汽车改装领域，这类支架常用来固定辅助灯具、储气罐、控制模块等附加部件，通过铰接结构可灵活调整部件的安装角度，同时保证行驶过程中在振动冲击下不会出现位置松动；在工业自动化设备上，这类支架可作为传感器安装支架、气动管路的固定支撑、缓冲器的安装基座，通过多铰接点位的设计，可适配不同工位的安装位置调整需求，不需要针对每个工位单独设计定制支架，降低非标设备的设计加工成本；在钣金加工的工装夹具上，这类支架可作为快速夹钳的安装臂、定位挡块的支撑构件，通过调整臂身的转动角度来适配不同规格工件的装夹定位需求，提升工装夹具的通用适配能力。
