刚性法兰联轴器结构设计三维数模

在常规工业传动系统的轴系连接环节，法兰联轴器是刚性传动场景下应用极广的基础部件，这类零件没有弹性缓冲结构，完全依靠法兰结合面的摩擦力与螺栓预紧力实现两根轴的刚性固连，因此对安装同轴度、结合面加工精度的要求远高于弹性联轴器，多用于载荷平稳、无冲击振动、两轴对中精度能得到稳定保证的传动工位。从实际应用场景来看，这类刚性法兰联轴器常出现在中小型机床主轴传动组、工业泵输入轴与电机轴的连接、输送线驱动辊与减速箱输出端的对接、常规动力试验台的轴系串联工位，部分重载工况下经过调质处理、加大螺栓规格的法兰联轴器，也可用于矿山破碎设备、冶金轧线辅助传动的轴系连接，只要安装时保证两轴径向跳动、端面跳动控制在公差范围内，这类联轴器几乎不需要额外维护，传动效率可接近99%，不存在弹性元件老化失效的问题，使用寿命远高于同规格的弹性套柱销联轴器。

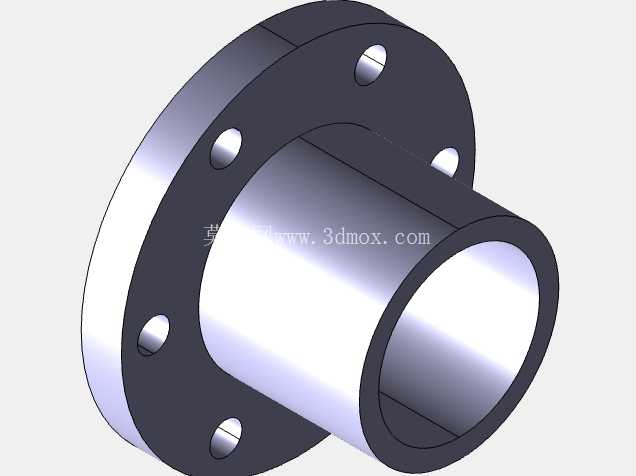

从结构设计逻辑来看，这个法兰联轴器采用整体式带毂结构，一端为带均布螺栓孔的法兰盘，另一端为带内孔的轴毂，轴毂内孔可根据对接轴的形式设计成光孔、键槽孔或者过盈配合孔，法兰盘上的螺栓孔沿圆周均布，孔位公差需满足GB/T 1800.2的IT7级精度要求，保证安装时螺栓能顺利穿入，同时避免孔位偏差带来的附加安装应力。设计时首先要根据传递的额定扭矩计算螺栓的规格与数量，结合面的摩擦系数取钢-钢干摩擦的0.15-0.2区间，通过预紧力产生的摩擦力矩要大于额定传递扭矩的1.5-2倍，才能保证传动过程中结合面不出现相对滑移。轴毂的长度一般取对接轴直径的1.2-1.5倍，保证键连接的挤压强度足够，避免长期交变载荷下出现键槽压溃的问题；法兰盘的厚度要根据螺栓的预紧力校核抗弯强度，避免螺栓拧紧后法兰盘出现翘曲变形，影响结合面的接触精度。

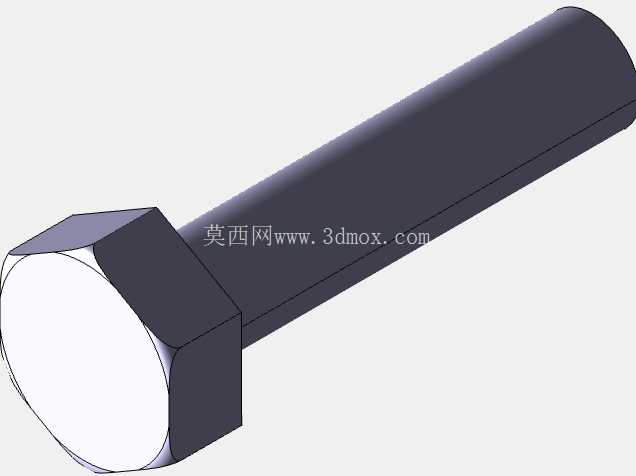

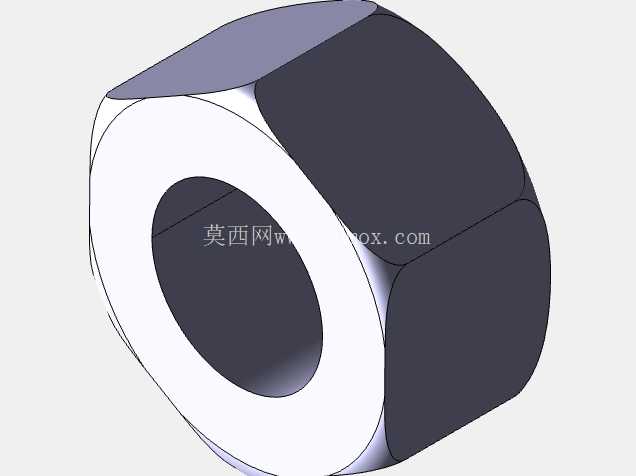

从安装边界尺寸来看，这类联轴器的径向最大尺寸为法兰盘外径，安装时要保证法兰盘外围预留至少10mm的操作空间，方便使用扭矩扳手拧紧螺栓；轴向安装尺寸为轴毂总长度加上法兰结合面的调整间隙，安装时两轴的端面间隙一般控制在0.5-1mm，避免轴系热伸长后出现顶轴问题。法兰盘上的螺栓孔中心圆直径是核心安装参数，要和配对法兰的孔位完全一致，螺栓采用铰制孔螺栓还是普通受拉螺栓，取决于传递扭矩的大小，铰制孔螺栓依靠螺栓杆的剪切力传递扭矩，对预紧力的要求更低，适合中重载工况，普通受拉螺栓依靠结合面摩擦力传力，适合轻载、安装空间受限的工位。轴毂上的键槽采用普通平键结构，键槽的对称度公差要控制在0.02mm以内，避免装配后键的侧面受力不均，出现早期磨损。

在实际建模过程中，要注意法兰盘与轴毂过渡位置的圆角处理，过渡圆角半径不小于5mm，避免热处理和载荷作用下出现应力集中，导致零件断裂；法兰端面的粗糙度要达到Ra1.6以上，保证结合面接触面积不低于85%，避免局部接触应力过大出现压痕。螺栓孔的孔口要做1×45度的倒角，方便螺栓穿入，同时去除孔口的毛刺，避免装配时铁屑夹在结合面之间影响接触精度。轴毂的内孔粗糙度根据配合类型选择，过盈配合时取Ra0.8，间隙配合时取Ra1.6，键槽的侧面粗糙度取Ra3.2即可满足使用要求。这类刚性联轴器不适合存在较大冲击载荷、两轴安装对中误差较大的场景，若工况存在径向偏移或者角向偏移，需要搭配补偿结构使用，否则会在轴、轴承位置产生极大的附加载荷，大幅缩短轴承和轴的使用寿命。在选型替换时，除了核对额定扭矩、最高转速参数，还要重点核对轴孔直径、键槽尺寸、法兰螺栓孔中心圆直径、法兰外径这几个核心安装尺寸，避免出现安装干涉的问题。
