0.96英寸OLED显示模组结构设计

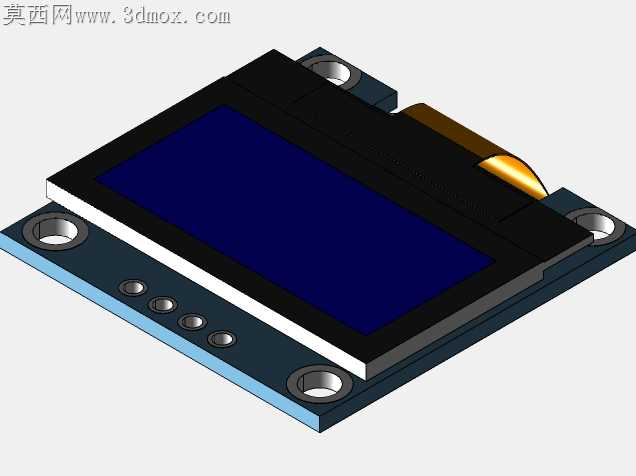

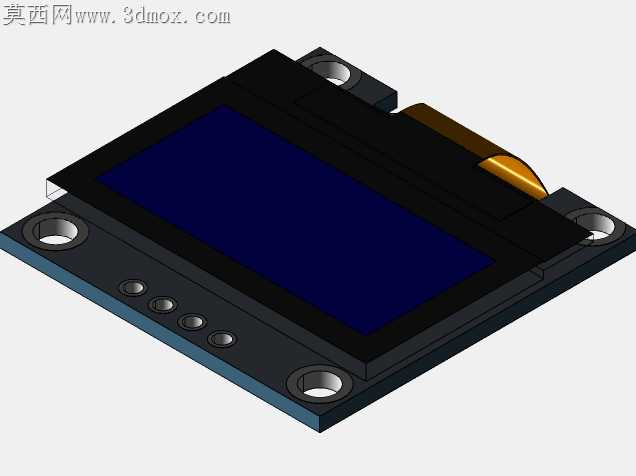

小尺寸显示模组在嵌入式项目里最容易被忽略的就是装配公差问题，很多手搓的原型板装上屏幕后要么歪歪扭扭，要么FPC排线弯折角度不对导致接触不良，甚至固定孔位偏位后强行上螺丝把PCB板拧裂。这款0.96英寸OLED模组的结构设计刚好踩中了这些加工装配的痛点，四个安装孔位做了沉台处理，孔边到板边的距离留足了M2螺丝的安装空间，不会出现螺丝头蹭到板边元器件的情况。屏幕本体和蓝色PCB基板之间的贴合公差控制在0.1mm以内，黑色的屏幕封装外壳边缘做了微小的倒角，既不会刮手，也能在嵌入面板安装时顺利卡入预留的安装槽，不会因为边缘毛刺卡滞导致屏幕碎裂。

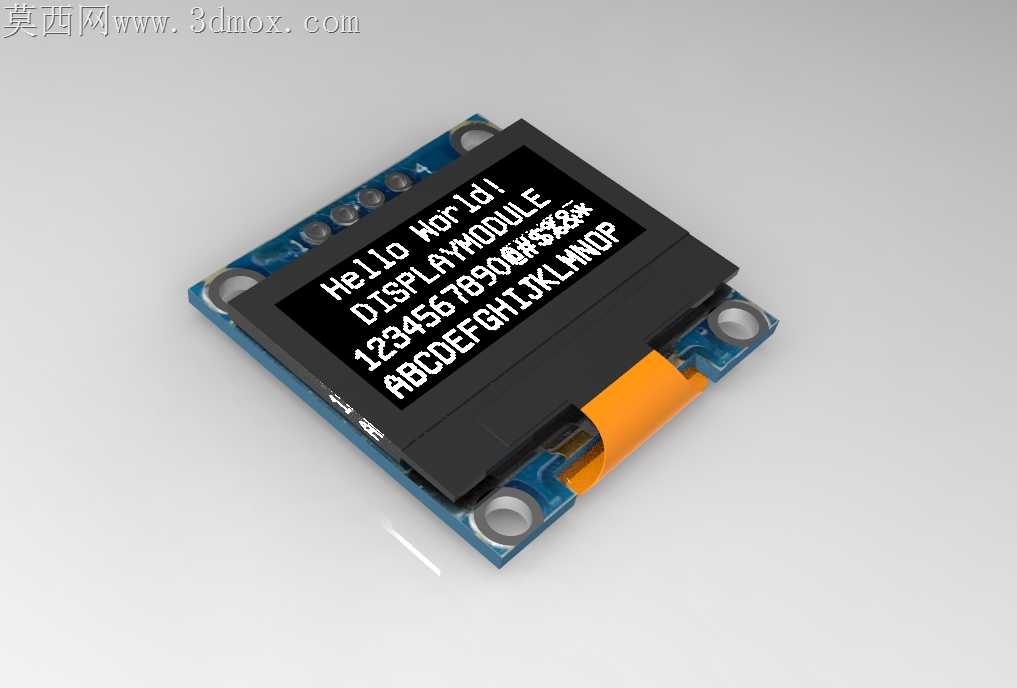

连接屏幕和PCB的橙色FPC排线特意留了15度的预弯折角度，不是直直的硬连接，装到外壳里的时候不用强行掰弯排线，避免了反复弯折导致的排线内部铜箔断裂，排线根部做了补强胶层，哪怕多次插拔调试也不会出现排线从焊盘处扯掉的问题。PCB板上的排针焊盘做了加大处理，手工焊接的时候不容易出现虚焊连锡，哪怕是新手焊接也能顺利把排针焊牢，不会因为焊盘太小焊掉铜皮。屏幕显示区域的黑边宽度控制得刚好，既不会遮挡有效显示像素，也能给面板安装的定位误差留出余量，哪怕面板开孔偏个0.2mm，黑边也能把缝隙挡住，不会露出底下的PCB板影响外观。

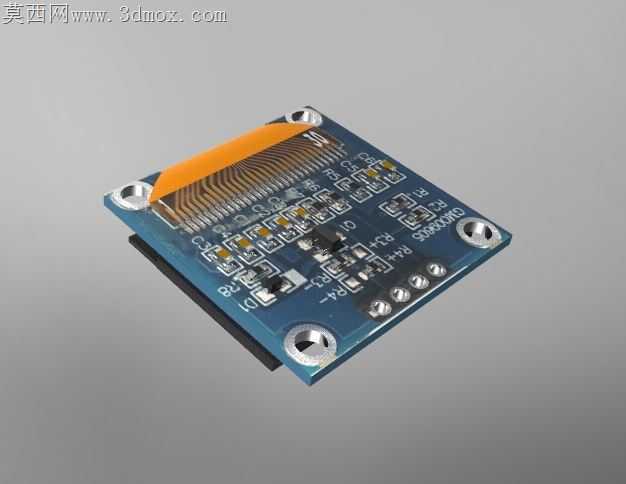

做嵌入式实训项目的时候，很多学生容易犯的错就是选的屏幕模组和主控板的安装位不匹配，这款模组的孔位间距是通用的27mm*27mm规格，能直接适配市面上绝大多数开源硬件的扩展板安装位，不用额外打孔做转接板。屏幕背面的驱动元器件布局避开了安装孔的受力区域，拧固定螺丝的时候不会压到背面的电容电阻，避免了螺丝拧太紧压碎元器件的隐患。PCB板的厚度选的是1.2mm的常规厚度，既有足够的强度不会轻易掰弯，也不会因为太厚导致插排针的时候高出其他模块太多，叠层安装的时候不会出现干涉。

屏幕表面的封装玻璃做了边缘磨边处理，没有锋利的玻璃毛边，拿取的时候不会划到手，玻璃和黑色塑封框之间的密封胶层均匀，日常实训场景下溅到少量水渍也不会轻易渗进屏幕内部烧坏驱动电路。排针的引脚长度留了刚好的余量，插在面包板上的时候不会因为引脚太长导致底部短路，也不会因为太短插不稳接触不良。哪怕是做小型手持设备的外壳设计，这个模组的整体厚度只有7mm，能轻松嵌进10mm厚的手持外壳里，不用额外给屏幕做凸起的结构，外壳表面可以做的平整顺滑。
