多芯铜导体聚氯乙烯护套电力电缆结构

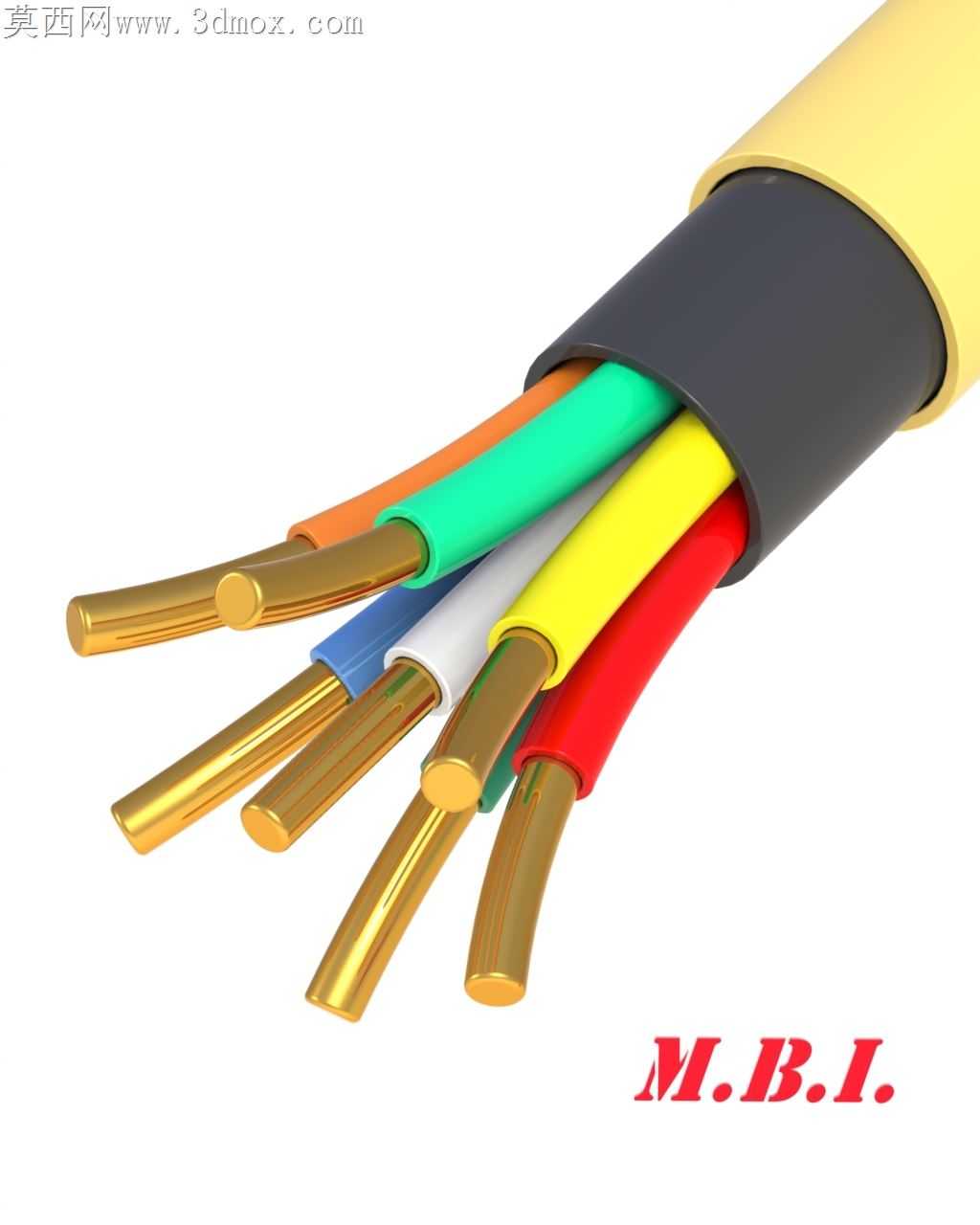

现场布线作业里，多芯电缆剥线时的铜芯偏芯、绝缘层切深不均是常年绕不开的加工痛点，这款多芯电缆的三维结构呈现，刚好把这些容易被忽略的细节做了具象化拆解。外层黄色护套与内层黑色包带的层间间隙控制在0.2mm，既给成缆时的线芯扭动留足余量，又不会因为间隙过大导致布线拖拽时护套起皱、内部线芯移位。七根不同颜色的绝缘线芯采用同心式绞合排布，每根线芯的绝缘层厚度均匀控制在0.8mm，铜导体的截面圆度公差控制在0.03mm以内，剥线时不会因为铜芯偏位切到导体，也不会因为绝缘层厚薄不均导致压接端子时绝缘压穿。不同颜色的绝缘层对应不同的线序标识，绞合时的节距控制在12倍线芯外径，既保证电缆弯曲时线芯之间不会相互挤压卡滞，又能让电缆反复弯折后不会出现线芯松散、绝缘层开裂的问题。铜导体采用软态退火铜材质，表面做了钝化处理，渲染时特意还原了铜材特有的暖金属光泽，绝缘层的半哑光塑料质感也做了区分，外层护套的亮面质感和内层包带的磨砂质感形成层次，能直观看到不同层的材质边界。线芯端部的切面做了平齐处理，没有飞边毛刺，对应实际生产中切线工艺的精度要求，压接端子时不需要二次修剪线芯端部，能直接匹配端子的压接腔尺寸。黑色包带采用绕包工艺，搭盖率控制在20%，刚好把所有线芯完全包覆，不会出现绕包漏缝导致护套挤塑时料流渗入线芯间隙的问题，也不会因为搭盖过厚导致电缆整体外径超标，穿线管时卡滞。布线弯折时，线芯之间的滑动间隙刚好抵消弯折带来的应力，不会出现某一根线芯被过度拉伸断裂的情况，不同颜色的线芯排布没有交叉错位，接线时能快速识别线序，减少错接概率。铜导体的单丝直径和绞合节距也做了对应还原，保证载流量的同时兼顾柔软度，适合设备内部布线、控制柜二次接线等需要频繁弯折的场景，不会因为硬度过高导致布线时线芯回弹、走线不规整。
