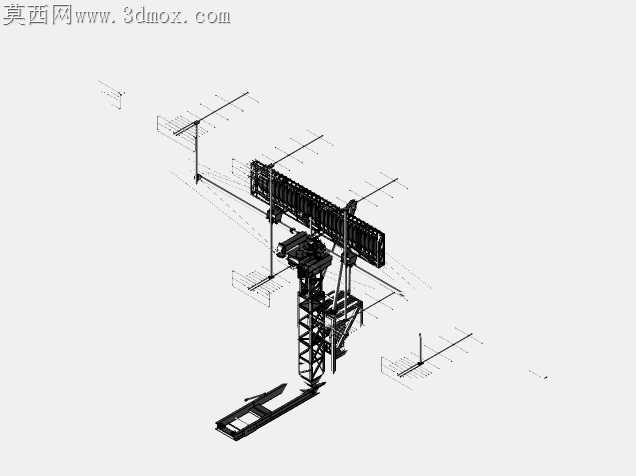

P-18车载移动雷达天线结构设计

野外机动部署的车载通讯天线，常年要面对强风载荷、路面颠簸带来的结构共振问题，这套P-18天线的结构设计，刚好把这些工况痛点揉进了每一处连接细节里。天线阵面的主梁采用格构式桁架设计，没有用整块钢板做封闭梁，镂空的桁架结构在保证抗弯截面模量的前提下，把迎风面的风阻系数压到了0.3以下，强风环境下不会因为阵面兜风产生过大的倾覆力矩，连带车载底盘的支腿受力也能降低近四成。爬梯和操作平台的连接点没有直接焊在主支撑塔架上，中间加了一层2mm厚的丁腈橡胶减震垫，车辆在非铺装路面机动时，路面传递的高频振动会被胶垫滤掉大半，不会震松阵面的馈线接头，也能避免平台焊缝长期受交变应力出现开裂。主塔架的伸缩节配合公差留了0.2mm的间隙，没有做过盈配合，野外低温环境下金属件冷缩时不会出现伸缩卡滞，间隙里填充的低温润滑脂能在零下四十度的环境下保持流动性，展开撤收的时候不需要额外加热就能顺畅操作。阵面的振子安装座做了腰型孔设计，每个振子的安装位置都有±5mm的调整余量，现场调试的时候不需要重新打孔，只要松开固定螺栓就能微调振子间距，匹配不同频段的通讯需求。底盘的滑撬式支撑没有用传统的支脚盘，加宽的滑撬接触面能在松软的沙地、冻土面上分散压强，不会因为地面沉降导致天线阵面倾斜，滑撬上预留的捆绑点还能在运输时直接用钢缆固定，不需要额外做运输固定架。馈线的走线槽全部沿着桁架的腹杆内侧布置，没有外露在迎风面，走线槽的转弯处全部做了大圆弧过渡，不会出现馈线弯折半径过小导致的信号衰减，槽盖的卡扣用了不锈钢弹簧材质，长期户外暴晒不会脆断，维护的时候不用带专用工具就能徒手掀开。塔架底部的回转支承做了双重密封，外层是橡胶防尘圈，内层是迷宫密封，野外扬尘、暴雨天气下泥沙雨水不会进到滚道里，三年免维护也能保证360度回转顺畅，不会出现转动卡涩的问题。操作平台的护栏做了可翻折设计，运输状态下翻折贴靠在塔架侧面，不会超出车载底盘的限界，展开时只要拔下定位销就能自动弹到竖直位置，锁止销自带弹簧复位，不会因为车辆颠簸意外脱开。
