滑动门配套插芯钩锁结构设计方案

日常做平移类门体配套结构选型时，这类插芯钩锁是适配场景最广的锁止部件之一，不管是家装领域的室内推拉木门、阳台铝合金移门，还是商用空间的玻璃隔断移门、工业厂区的钢制平移防护门，甚至是仓储区域的小型推拉式防火门，都能见到这类结构的应用。和普通平开门的弹子锁舌不同，这类钩锁的锁止逻辑完全贴合滑动门的运动特性，平开门锁舌靠斜面挤压实现关门自动落锁，而滑动门是沿平行于门框的方向位移，普通斜舌无法实现侧向勾合锁止，钩状锁舌的设计刚好解决了这个问题，锁闭时钩舌伸出勾住门框上配套的锁扣板凹槽，从垂直于门体滑动的方向形成限位，完全避免滑动门受外力推动出现错位脱开的情况。

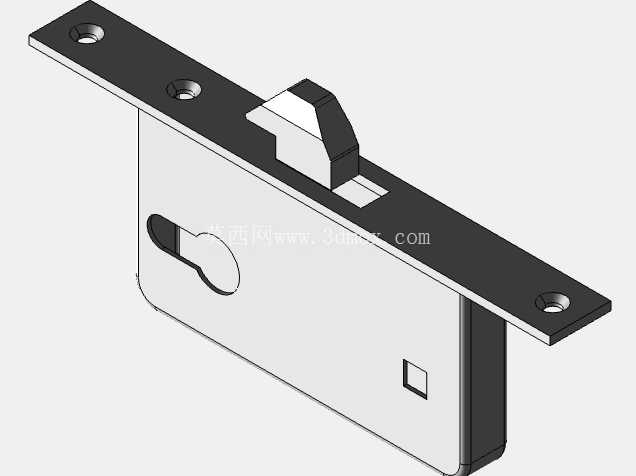

从结构设计逻辑来看，整个锁体采用嵌入式安装思路，锁壳整体为冲压成型的镀锌钢板壳体，所有内部传动构件都封装在壳体内，安装时只需要在门体侧边提前铣出对应尺寸的嵌装槽，将锁体整体嵌入槽内，通过侧边的两个固定耳用自攻螺丝和门体紧固即可，外露部分只有锁体的端面板、锁舌以及锁芯安装孔，不会破坏门体的整体外观，同时嵌入式结构也能避免锁体突出部分被外力磕碰损坏，适配不同厚度的门体安装需求。锁体端面板上预留了两个沉头安装孔，安装时端面板和门体侧边完全齐平，不会出现刮蹭衣物或者阻碍门体滑动的问题。

锁体的功能结构做了分层布局，上部的铜质轴套是把手传动方轴的安装位，方孔尺寸适配通用的8mm方轴，不管是单面执手还是双面执手都能配套安装，转动执手时通过内部的拨叉结构带动钩舌完成伸缩动作，传动行程做了精准限位，钩舌伸出长度刚好满足勾合锁扣板的需求，不会出现伸出过长导致门体开关卡滞，或者伸出过短导致锁止不牢容易脱开的问题。下部的异形孔是锁芯安装位，适配通用型弹子锁芯，插入钥匙转动锁芯时，可以带动内部的锁止块卡住钩舌的传动结构，此时即使转动执手也无法带动钩舌回缩，实现锁闭防盗功能，这个结构的传动间隙做了严格控制，锁止状态下钩舌没有旷量，不会出现门体晃动的异响问题。

配套的锁扣板是和锁体一一对应的安装部件，安装在门框对应位置，扣板上开有和钩舌匹配的勾合槽，同时预留了调节余量，现场安装时可以根据门体和门框的实际间隙微调扣板位置，保证钩舌伸出时能准确卡入槽内，不会出现对位偏差导致开关门卡顿的问题。扣板同样采用冲压钢板制作，表面做了和锁体一致的镀锌处理，长期使用不会出现锈蚀问题，勾合槽的边缘做了圆角过渡处理，钩舌伸缩时不会和槽边发生硬摩擦，有效降低开关门的噪音，同时减少构件磨损延长使用寿命。

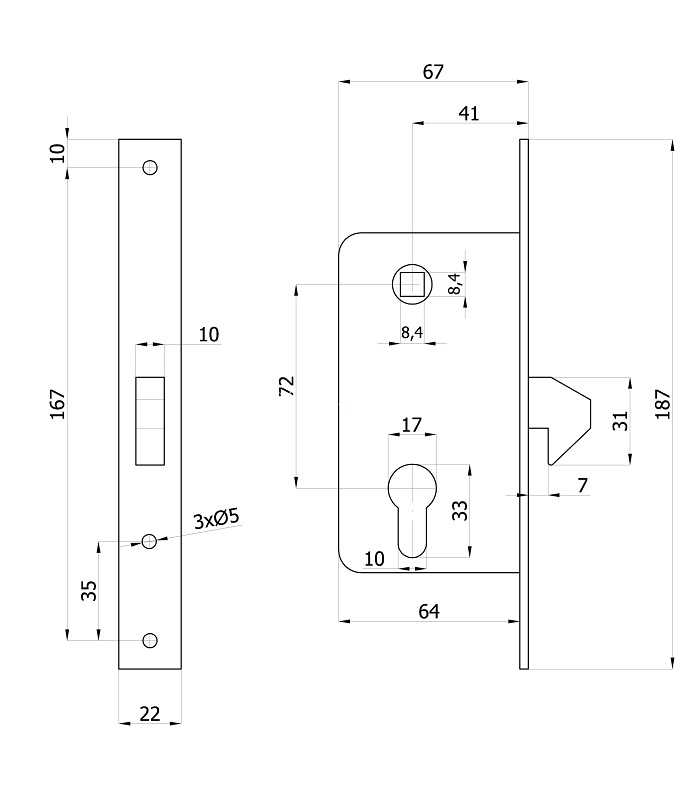

从安装边界尺寸来看，锁体整体厚度控制在适配常规40mm以上厚度门体的范围，嵌装槽的深度只需要比锁体厚度多留2mm的安装间隙即可，不需要在门体上开过大的孔洞，不会过度破坏门体的结构强度。锁体端面板的宽度和高度都按照通用门体五金的安装尺寸设计，替换旧锁时不需要重新扩孔，能直接适配原有安装位，降低现场改造的工作量。钩舌的运动轨迹做了优化设计，伸出时是沿弧线轨迹勾出，不是直向伸出，这种结构在门体受到向外的拉力时，钩舌和锁扣板的勾合面会形成自锁角度，拉力越大勾合越紧，不会出现受外力冲击直接脱开的问题，安全性能比直舌结构更可靠。

在实际选型应用中，这类锁体可以根据门体的使用场景调整配套构件，比如用在卫生间这类潮湿环境的移门上，可以配套不锈钢材质的锁舌和端面板，提升防锈能力；用在办公区域的玻璃移门上，可以配套带指示功能的锁芯，直观显示门内是否有人；用在工业防护类的移门上，可以配套加长的钩舌和加厚的锁扣板，提升抗冲击能力，满足更高的锁止强度要求。整个锁体的内部传动构件都做了耐磨处理，转动部件之间的配合间隙控制在合理范围，长期使用不会出现旷量过大导致的开关门松动问题，日常使用不需要额外加注润滑油，维护成本极低。
