PA66材质卡入式电缆固定支架结构设计

　　在低压电控柜、通讯基站设备、小型电源变压器周边的线束布设场景里，线缆的有序固定一直是结构设计里容易被忽略却直接影响后期运维效率的细节，传统的扎带固定存在拆卸不便、长期受力勒伤线缆外皮的问题，螺丝固定式的线卡则需要额外预留安装孔位，在薄板类安装基面的场景下加工成本偏高，这款卡入式电缆支架正是针对这类薄板安装场景开发的固定构件。

　　从实际安装适配性来看，这款支架针对0.4-2mm厚度的板材做了专属的卡接结构设计，底部的倒刺式卡脚不需要额外借助紧固件，只需要在安装基面上开出对应尺寸的方形安装孔，对准孔位按压即可完成固定，卡脚两侧的弹性翼片在穿过安装孔后会自动弹开，抵在安装基面的背面，形成可靠的轴向限位，即使在设备运输过程中产生持续振动，也不会出现松脱移位的问题，相比传统螺丝固定的线卡，单点位安装效率可以提升70%以上，尤其适合批量布设线缆的量产设备装配场景。

　　支架的线缆容纳区域为18×11mm的内框尺寸，这个尺寸区间刚好适配常规的多芯控制电缆、单股动力线束以及小直径的通讯线缆，内框边缘全部做了R1.2的圆角过渡处理，没有尖锐的棱角，即使线缆长期与支架内壁接触摩擦，也不会划伤线缆的绝缘层，避免出现绝缘破损导致的漏电风险。支架上部的卡入式压舌采用了一体化的弹性铰链结构，和支架主体为同一种PA66材质，不需要额外加装金属弹片或者其他配件，压合后可以自动锁止，将线缆限制在框体内部，后期需要检修更换线缆时，只需要用一字螺丝刀撬动压舌的解锁位即可打开，重复开合次数可以达到50次以上不会出现断裂，完全满足设备全生命周期内的运维需求。

　　材质选择上采用自然色PA66作为原料，这种材料本身具备优秀的绝缘性能、耐磨损性能以及抗老化性能，在-20℃到80℃的工作温度区间内都可以保持稳定的机械性能，不会因为长期受热出现脆化，也不会因为低温环境导致卡接弹性失效，自然色的原料不需要额外添加色母，材料一致性更好，也方便后期在做设备安规检测时直观判断材质是否存在老化变色的问题。

　　从设计思路层面，这款支架完全遵循了无紧固件安装的设计逻辑，所有功能结构都通过一体化注塑成型实现，没有额外的装配零件，生产环节只需要一套注塑模具即可完成批量制造，单件成本可以控制在极低的水平。在建模过程中，卡脚的弹性变形量是核心的设计参数，经过反复的受力仿真验证，卡脚在穿过安装孔时的最大变形量控制在材料允许的弯曲应变范围内，不会因为安装时的按压导致卡脚断裂，同时安装完成后的卡接保持力可以达到15N以上，完全可以容纳3根以上常规控制电缆的自重以及布线时的拉扯力。

　　安装边界方面，除了适配0.4-2mm厚度的板材之外，安装孔的公差要求也相对宽松，方形孔的边长公差允许±0.2mm，即使是钣金冲压或者塑料壳体注塑成型的孔位存在一定的尺寸偏差，也可以顺利完成安装，不会出现卡不进去或者安装后旷量过大的问题。支架整体的外轮廓尺寸紧凑，安装完成后突出基面的高度仅为12mm左右，不会占用过多的设备内部空间，在排布密集的线缆区域也可以灵活布置点位，不会和相邻的其他电气元件产生干涉。

　　在实际的设备布线应用中，这类卡入式支架可以替代80%以上的传统扎带和螺丝线卡，尤其是在电源变压器这类本身存在一定工作温升的部件周边，PA66材质的耐热性能相比普通PVC扎带更有优势，长期在变压器周边的温热环境下工作不会出现脆化断裂的问题，线缆固定的可靠性更高。同时这种卡接式的安装方式不会破坏安装基面的防腐镀层，在镀锌钢板、喷塑钣金以及ABS塑料壳体上都可以使用，不需要做额外的防腐处理，适配的安装基面材质范围非常广泛。

　　结构细节上，支架底部和安装基面接触的位置做了一圈0.3mm的凸台，即使安装基面存在轻微的不平整，也可以保证支架安装后保持垂直状态，不会出现歪斜导致线缆固定角度偏移的问题。压舌的内侧表面做了细微的防滑纹理，当线缆固定在支架内部时，防滑纹理可以增加和线缆外皮之间的摩擦力，避免线缆在支架内部出现轴向窜动，尤其是在设备存在振动的工况下，可以有效减少线缆外皮的磨损。

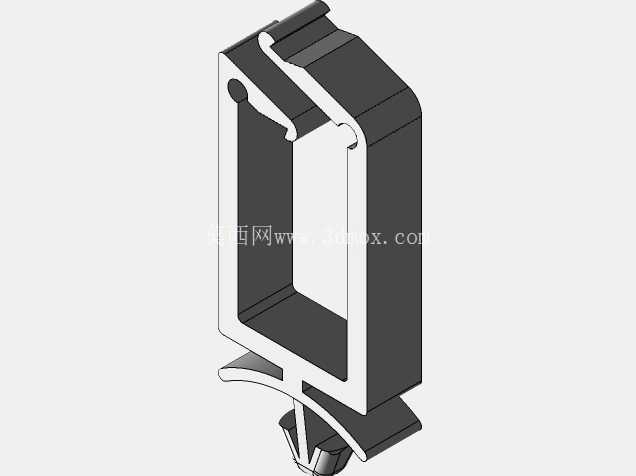

　　对于结构设计从业者来说，这类小零件的设计往往最能体现设计的精细化程度，不需要复杂的机构，只需要针对具体的安装场景和使用需求，把卡接的可靠性、安装的便捷性、材质的适配性这几个核心点做扎实，就可以解决实际生产和运维环节的很多痛点。这款支架的三维模型完整还原了所有的结构细节，包括卡脚的倒刺角度、压舌的锁止卡扣位置、圆角过渡的尺寸，都可以直接用于注塑模具的开发参考，也可以直接导入到设备的整体装配模型中，用于布线阶段的点位模拟，提前验证线缆排布的合理性，避免后期生产装配时出现固定件和其他元件干涉的问题。
