19芯方形法兰IP67防水连接器

这款19芯方形法兰安装连接器，是工业电气连接场景中常用的多回路信号与小功率电源集成接插件，在户外工业设备、轨道交通车载电气柜、自动化产线分布式IO模块、工程机械车身布线等场景中应用广泛，尤其适合存在喷淋、粉尘、短时浸水风险的安装环境，可在不额外增加防护盖板的前提下，实现插合状态下IP67级别的环境防护，避免水汽、金属粉尘进入接触腔造成接触电阻升高、回路短路等故障。

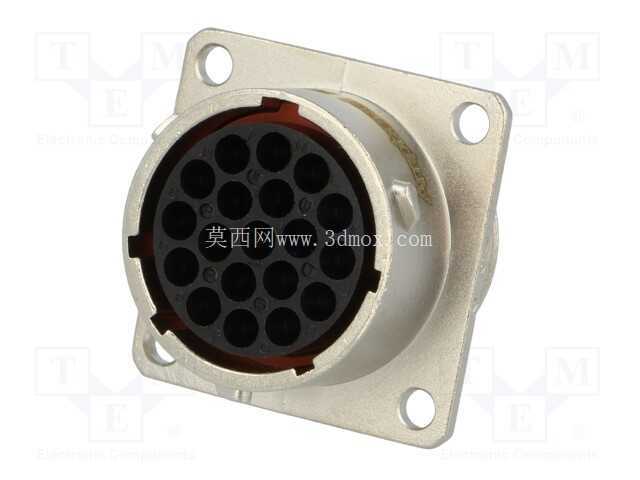

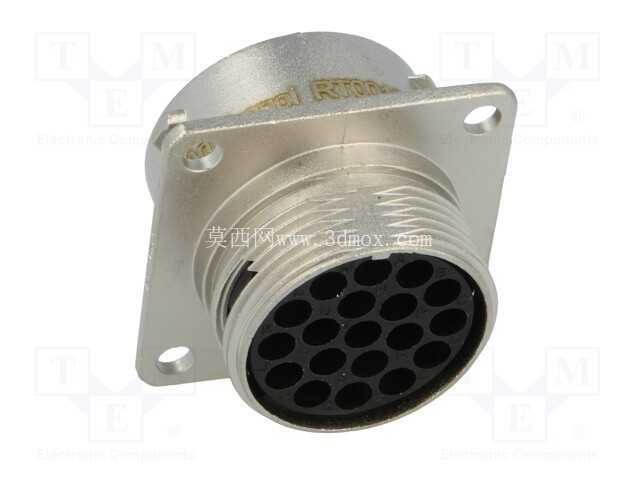

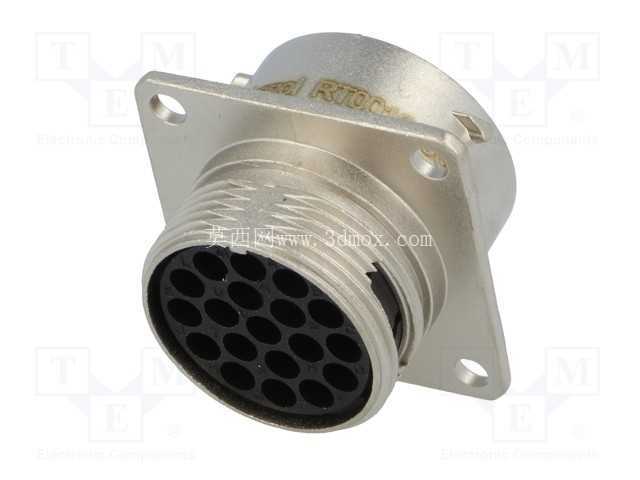

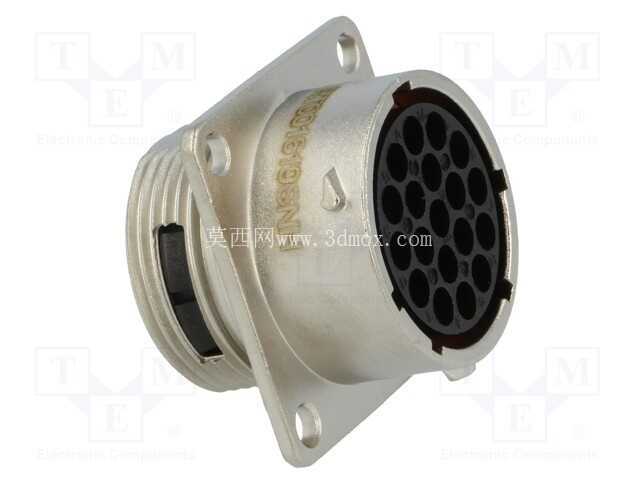

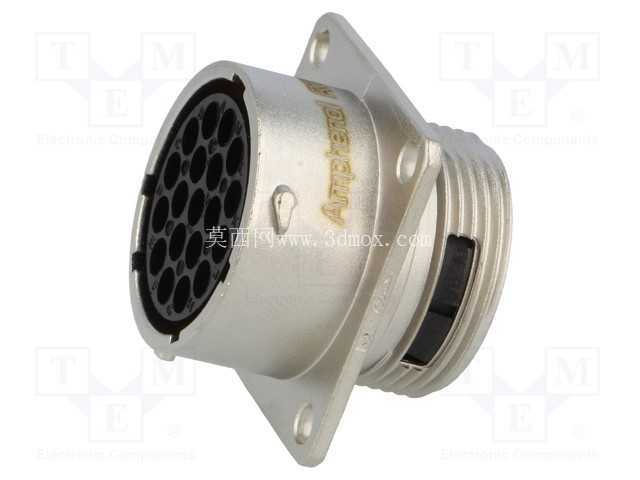

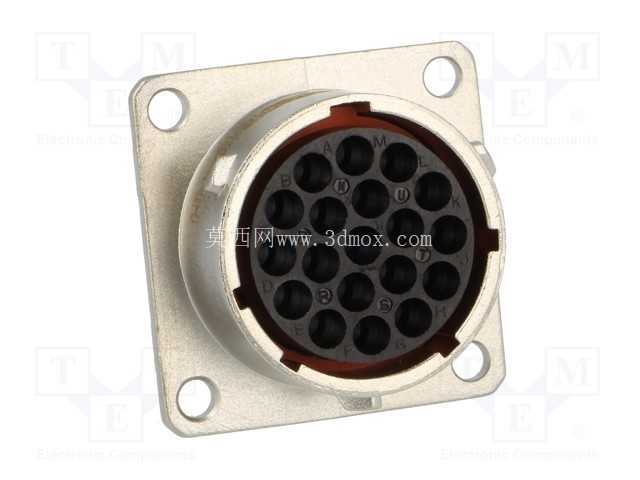

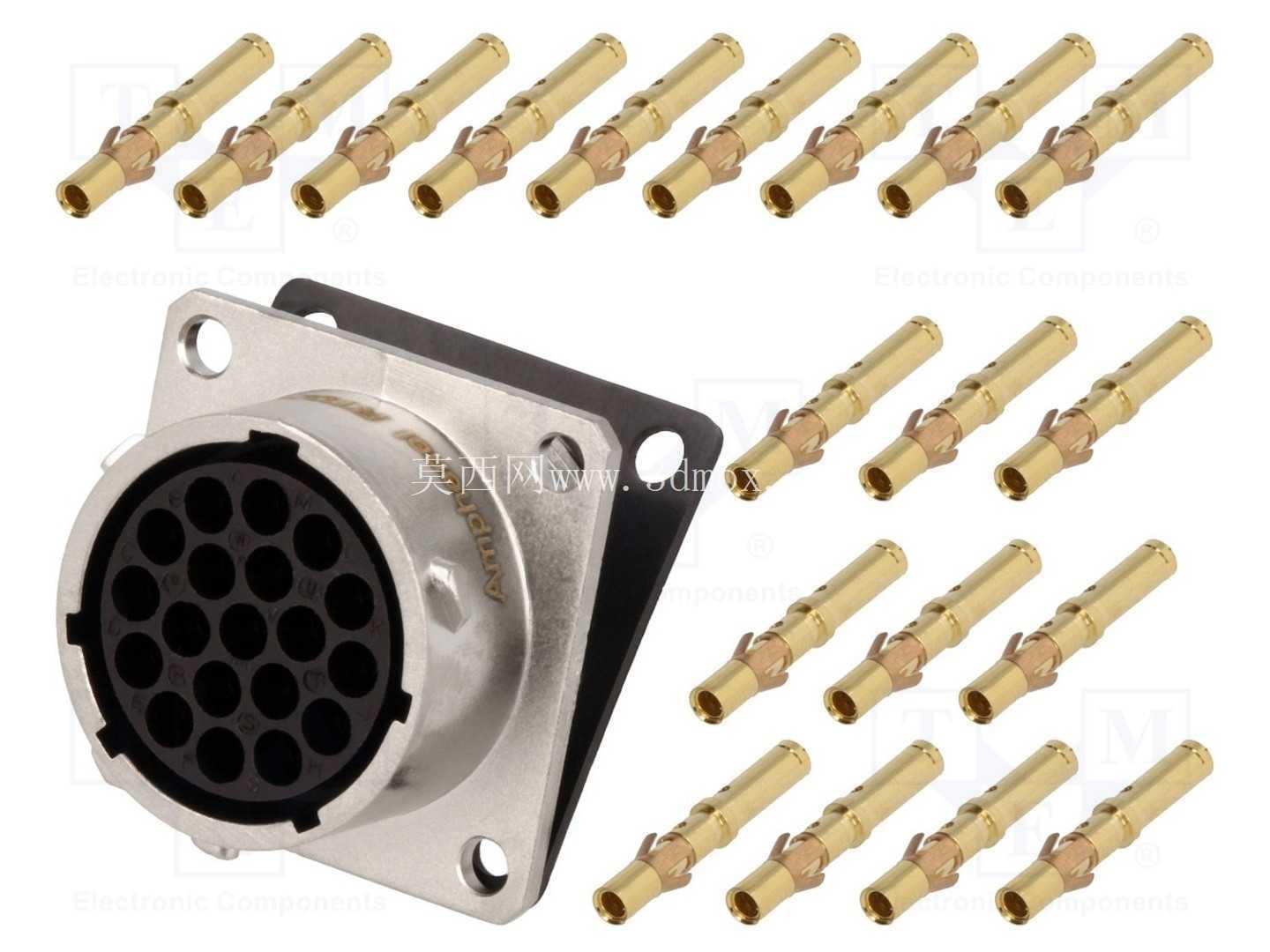

从结构设计来看，该连接器采用法兰盘前置安装的结构形式，方形法兰的四个角预留了通孔安装位，安装时可从柜体外侧将连接器插体嵌入预留的安装开孔，再从内侧通过螺栓锁紧固定，安装边界清晰，法兰盘与安装面之间可加装橡胶密封垫，进一步提升柜体安装面的防护等级。接触件采用19针高密度排布，接触腔内部的绝缘基座采用耐高温工程塑料注塑成型，每根插针的安装孔位都做了防错位设计，插针与插孔插合时具备导向定位，避免错插导致的回路接反问题。配套的插针为车削成型的铜合金接触件，表面做了镀金处理，降低接触电阻的同时提升抗腐蚀能力，适配线径0.75-1.5mm²的多股铜芯导线，压接部位预留了观察窗，方便施工时确认导线插入深度是否达标，单针额定通流能力可达13A，可同时承载多路控制信号与小功率供电回路，减少设备面板上的连接器开孔数量，简化布线结构。

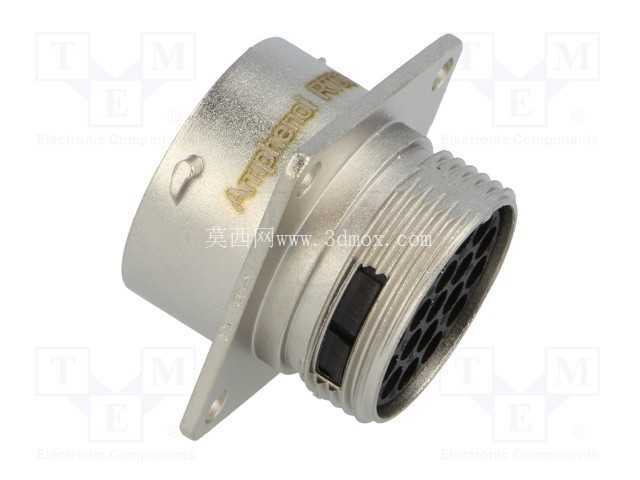

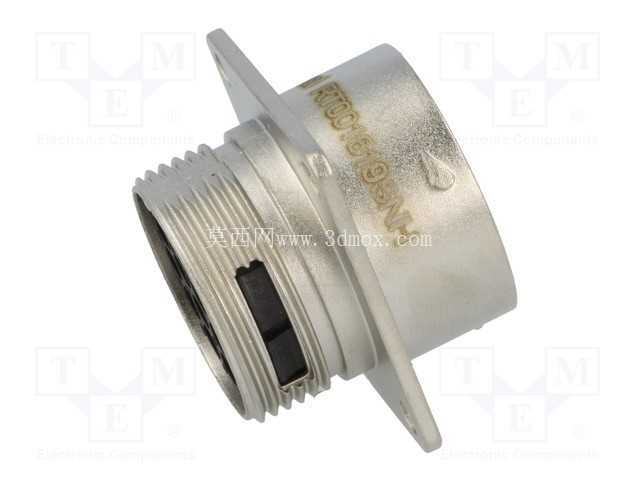

连接器外壳采用锌合金压铸成型，表面做了镀镍处理，具备较好的机械强度与抗电磁屏蔽能力，插合面的密封圈采用硅橡胶材质，耐高低温性能优异，可在-40℃到125℃的环境温度范围内保持密封弹性，不会因长期老化出现开裂、密封失效问题。插合锁紧采用卡扣式结构，配套插头插入后旋转卡扣即可实现锁紧，避免设备运行过程中受振动影响出现松脱，解锁时只需按压卡扣即可拔出，维护操作便捷，无需额外工具。

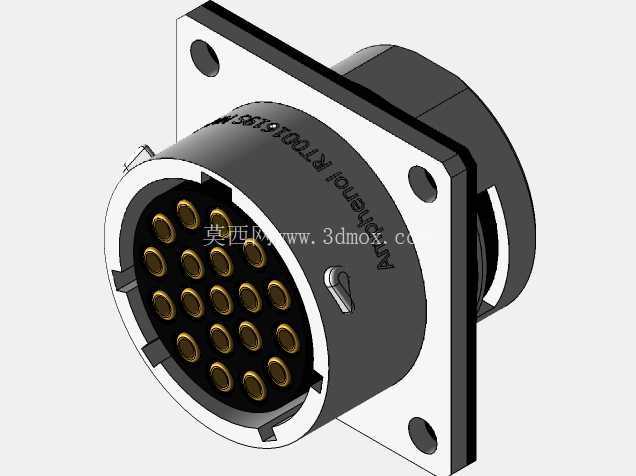

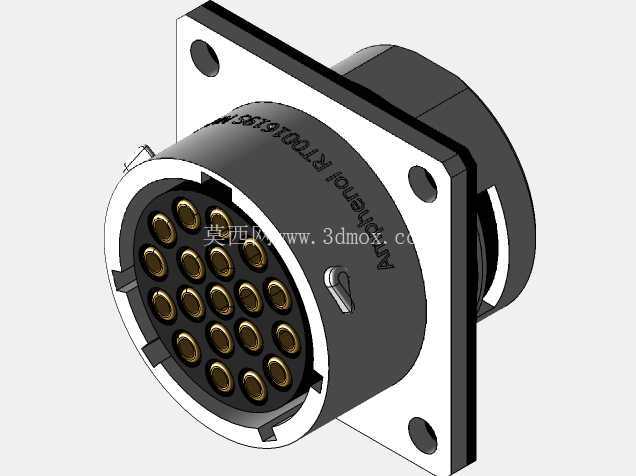

在三维建模过程中，该模型完整还原了连接器的所有装配细节，包括法兰盘的安装孔位尺寸、插针的排布间距、外壳的倒角与防滑纹理、插针压接端的结构尺寸，可直接用于设备面板的开孔设计、布线空间校核、装配干涉检查，避免设计阶段出现安装位不匹配、布线空间不足等问题。建模时对接触腔内部的绝缘基座结构也做了等比例还原，可用于演示连接器的插合过程、接触件的装配关系，也可作为电气布线设计的占位模型，用于生成完整的设备BOM表与装配工程图。

从实际选型角度来看，这类多芯防水连接器替代了传统的多组单芯航空插头，在同等回路数量下体积更小，安装占用的面板空间更少，集成度更高，在空间受限的小型工业设备、移动作业设备上优势明显。其13A的单针通流能力，既可以满足24V直流控制信号的传输需求，也可承载小功率的交流供电回路，适配大部分工业现场的低压电气连接需求，IP67的防护等级也让其可以直接暴露在户外环境使用，无需额外做防水防护盒，降低整体安装成本。
