TIG钨极氩弧焊用焊丝结构三维设计

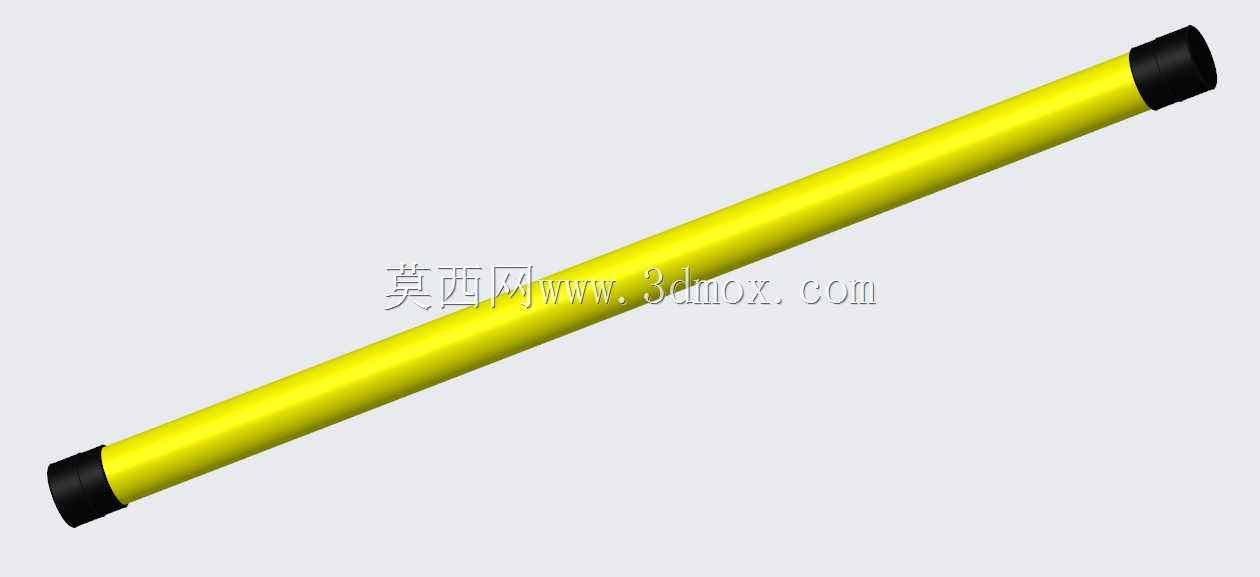

　　在日常的焊接加工场景里，TIG焊作为非熔化极惰性气体保护焊的典型工艺，对配套焊丝的结构一致性、尺寸精度有着不低的要求，很多刚接触焊接工装设计的工程师容易忽略焊丝本身的结构细节，觉得就是一根直金属条，实际上从送丝顺畅度、存储防护、现场使用便利性的角度出发，焊丝的端部防护、杆体直线度、外径公差都直接影响焊接作业的效率。这次的三维建模完全围绕车间实际使用的TIG焊丝实物展开，没有做多余的艺术化修饰，所有结构尺寸都参考现场常用的直条TIG焊丝规格来设定，杆体采用等直径圆柱结构，表面做光滑处理，还原实际焊丝拉拔成型后的表面状态，两端的黑色防护端套是建模时重点还原的部分，这两个端套在实际使用中作用很关键：一方面是避免焊丝存放、搬运过程中端部磕碰产生毛刺，毛刺一旦存在，手工送丝时容易划伤焊工手套，甚至在自动送丝机构里造成卡滞；另一方面端套和杆体采用过盈配合的结构，装配后不会轻易脱落，同时拆卸时只需要轴向施力就能轻松取下，不会在焊丝端部残留多余的碎屑污染焊缝。

　　从应用场景来看，这类直条TIG焊丝主要用于手工钨极氩弧焊的薄壁构件焊接，比如不锈钢管道打底焊、精密钣金件拼接、有色金属构件的焊接作业，也有部分自动TIG焊设备会搭配定制长度的直条焊丝做送丝单元的耗材。建模时特意控制了杆体的直线度公差，在三维环境里做了虚拟的送丝路径模拟，确保杆体穿过常见的送丝导管时不会出现卡阻，两端端套的外径比杆体大出1.5mm左右，这个尺寸差是经过实际验证的：既不会因为端套太大导致整包焊丝码放时间隙过大浪费存储空间，也不会因为端套太小起不到端部防护的作用。

　　设计思路上没有追求复杂的结构，完全贴合焊材的实际使用逻辑：杆体部分是核心功能区，承担填充焊缝金属的作用，所以整个圆柱面的建模没有做任何额外的特征，保证直径尺寸全程一致，避免出现局部粗细不均影响送丝稳定性的问题；两端的端套采用圆角过渡设计，端套和杆体接触的位置做了微小的倒角，不会出现尖锐的棱边，整根焊丝的长度参考现场常用的1米直条焊丝比例做缩放适配，方便在做焊接工位三维布局、送丝机构装配模拟的时候直接调用，不需要额外调整尺寸比例。

　　很多工程师在做焊接工作站的三维布局时，往往只关注焊枪、变位机、夹具这些核心部件，忽略焊丝这类耗材的占位空间，实际上直条焊丝的存放架位置、送丝路径的弯曲半径都需要参考焊丝本身的刚性、长度来设定，这个模型可以直接嵌入到焊接工位的装配体里，用来校验送丝路径是否存在干涉，也可以用来演示手工TIG焊的操作姿态，帮助新入行的焊工理解送丝时的角度控制要点。另外在做焊材存储柜的设计时，也可以调用这个模型来排布仓位，计算单格仓位能容纳的焊丝数量，避免出现仓位尺寸设计过小放不下整包焊丝，或者尺寸过大浪费存储空间的问题。

　　从安装边界的角度来说，这个焊丝模型本身没有复杂的装配关系，和它配合的部件主要是送丝轮、送丝导管、焊丝存储架，建模时已经把杆体的外径公差控制在常用TIG焊丝的公差范围内，和标准送丝轮的V型槽可以完全匹配，端套的尺寸也参考了市面上常见焊丝的端帽尺寸，和存储架上的定位卡槽可以适配，不需要额外做尺寸修正。在三维装配环境里，只需要把焊丝模型沿送丝方向轴向对齐，就能模拟送丝过程中的运动状态，检查送丝路径上是否有其他部件遮挡，提前规避现场安装时可能出现的干涉问题。

　　实际生产里很多焊接缺陷的产生，除了焊接参数设置不当的原因，也有一部分和焊丝本身的质量有关，比如焊丝直线度不够导致送丝时一顿一顿，造成焊缝填充不均匀，或者端部有毛刺导致送丝时蹭到钨极，造成钨极夹渣，这些细节在建模的时候都做了对应的还原，让模型不仅是一个外观展示的几何体，更能在结构设计、工位布局、工艺模拟的场景里起到实际的参考作用，而不是一个只能用来渲染的外观模型。
