鹦鹉螺形态非圆齿轮传动结构设计

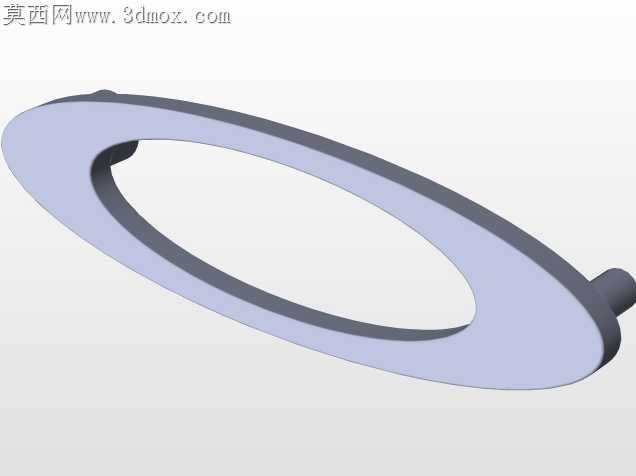

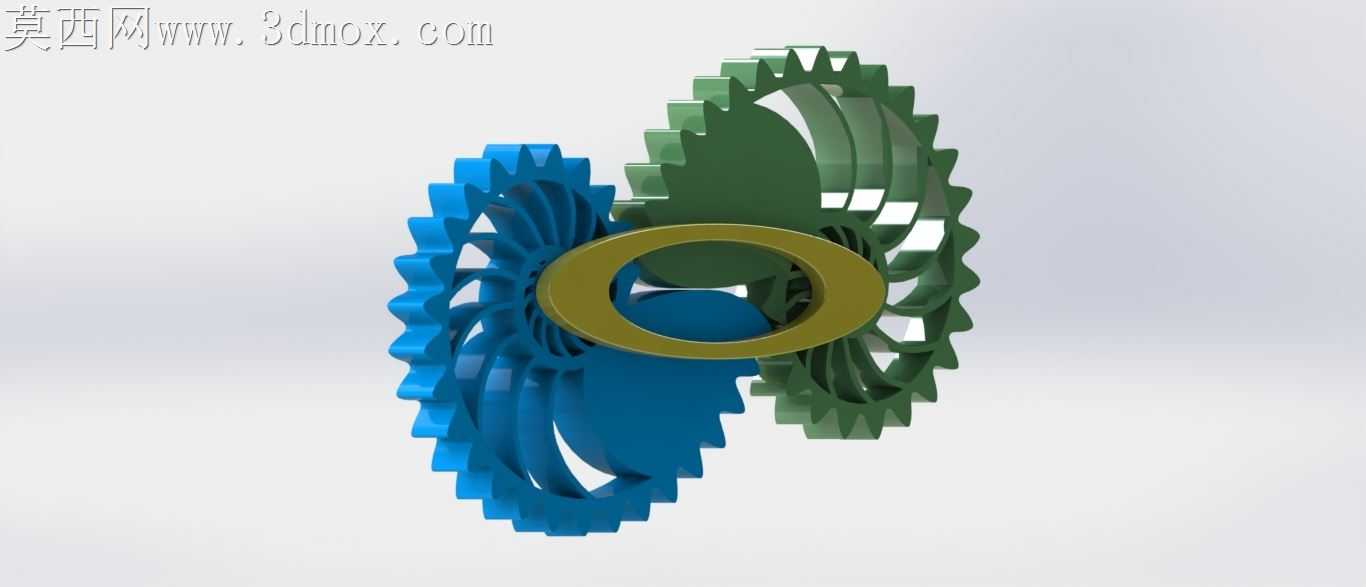

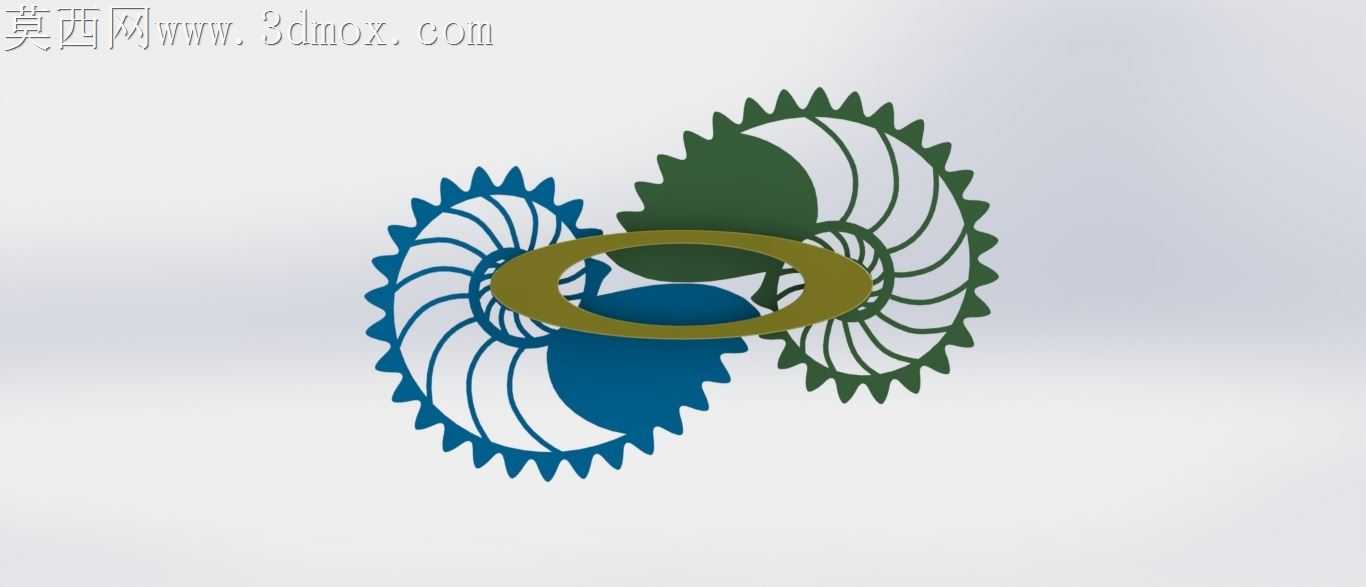

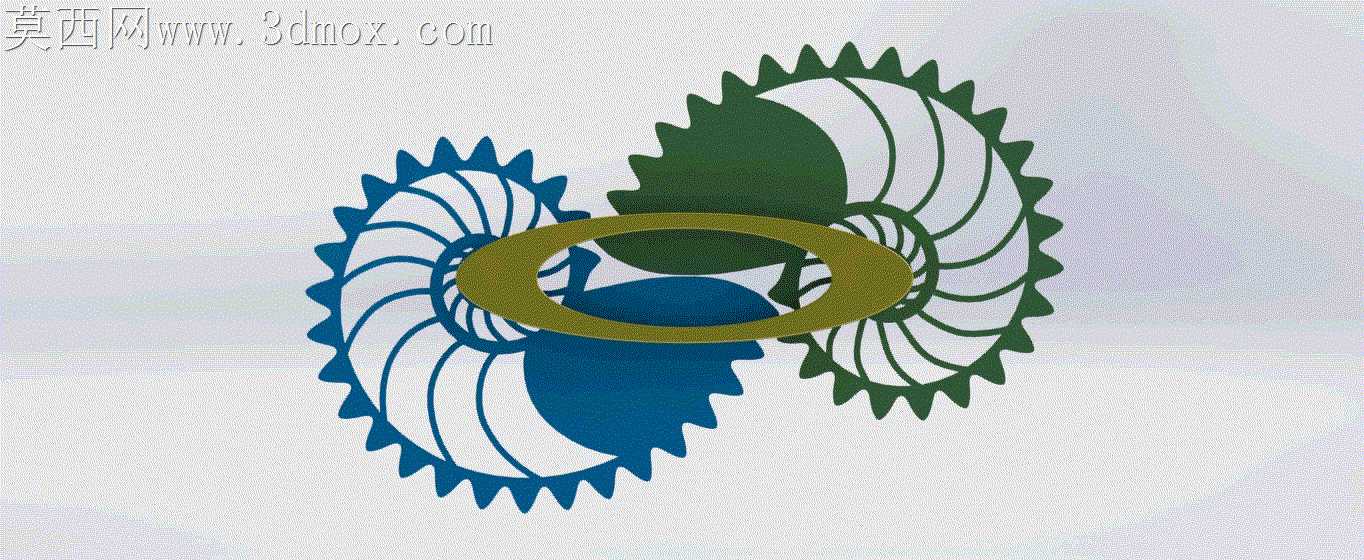

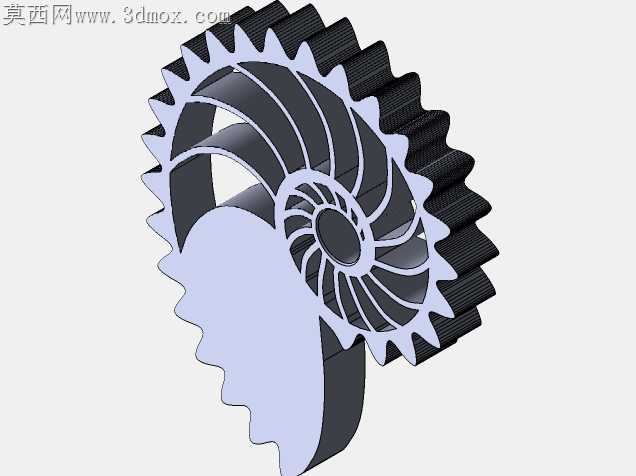

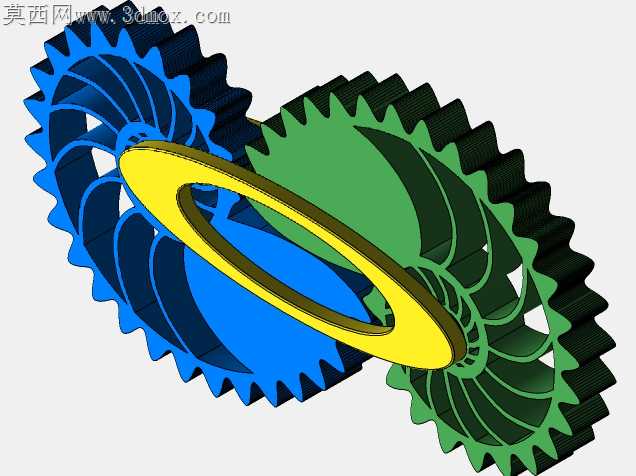

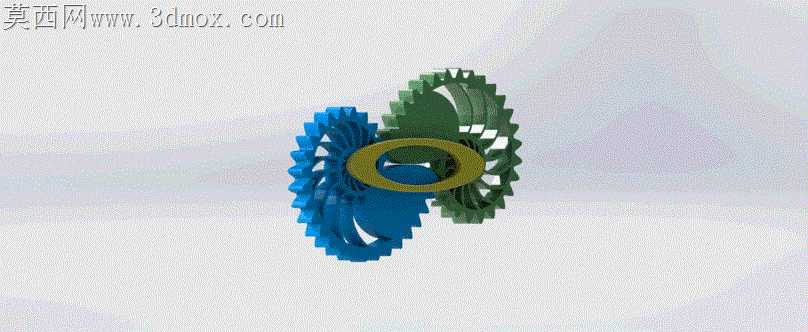

常规圆柱齿轮定传动比的特性，在需要周期性变速输出的紧凑传动场景里往往需要搭配多组变速轮系，既挤占安装空间又增加传动链的累计误差，这类场景下非圆齿轮的应用能大幅简化传动结构，但异形齿廓的加工适配一直是落地的核心阻碍。这套鹦鹉螺形态的齿轮组，齿廓曲线完全贴合等角螺线的曲率变化，每一段齿的渐开线起始角都随螺线半径动态调整，没有照搬标准圆柱齿轮的固定齿形参数，避免了非圆啮合中常见的齿侧间隙忽大忽小、传动卡滞的问题。齿坯加工阶段就需要提前考虑齿形的变曲率特性，不能用标准齿轮的滚齿进给参数走刀，靠近螺线中心的小半径区段齿厚更薄，切削进给量要下调30%左右，防止让刀导致的齿形变形，外沿大半径区段齿廓曲率更平缓，可以适当提升走刀速度平衡加工效率。两个主齿轮的啮合定位面没有选在常规的端面，而是搭配中间的环形限位环做径向定位，限位环的内外径公差控制在微米级，装配时不需要反复调整齿轮的轴向位置就能保证啮合齿面的接触面积达到85%以上，避免偏载导致的齿面异常磨损。齿根处做了微小的圆弧过渡，没有留尖锐的应力集中角，变传动比工况下瞬时冲击载荷能顺着圆弧分散到整个齿坯，不会在齿根位置萌生疲劳裂纹。渲染阶段特意给不同功能的零件分配了差异化的材质，两个传动齿轮用了带细微磨砂质感的工程塑料材质，中间限位环用了哑光金属材质，光影调试时特意把主光源打在啮合接触区，能清晰看到齿面的贴合状态，不需要额外做剖面就能直观展示啮合位置的配合关系。这类非圆齿轮组可以直接用在小型自动化设备的周期性进给机构里，不需要额外加装凸轮结构就能实现预设的变速输出，传动链更短，运行时的噪音也比多轮系变速结构低不少，针对小半径齿区的加工参数调整方案，也能给同类异形齿轮的数控加工提供可参考的实操依据，减少试切过程中的材料浪费。
