模块化堆叠式仓储手提置物架结构设计

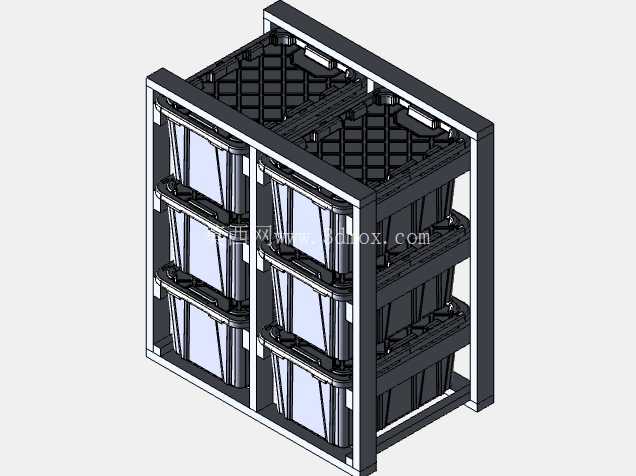

　　该结构针对仓储周转场景中标准塑料周转箱的垂直堆叠存储需求设计，核心解决零散周转箱堆叠易滑落、取放下层物料需搬移上层箱体的痛点，适配电商仓储、车间物料暂存、家用工具收纳等多场景的规整存储需求。整体采用开放式框架结构，主体支撑构件选用实木方料加工，无需复杂金属连接件即可完成组装，加工门槛低，现场可根据实际存储需求快速裁切适配尺寸，构件之间采用榫接加自攻螺钉辅助固定的方式，连接强度可满足多层满载周转箱的承重需求，框架边角做圆弧倒钝处理，避免周转过程中剐蹭操作人员或刮破周转箱外壁。

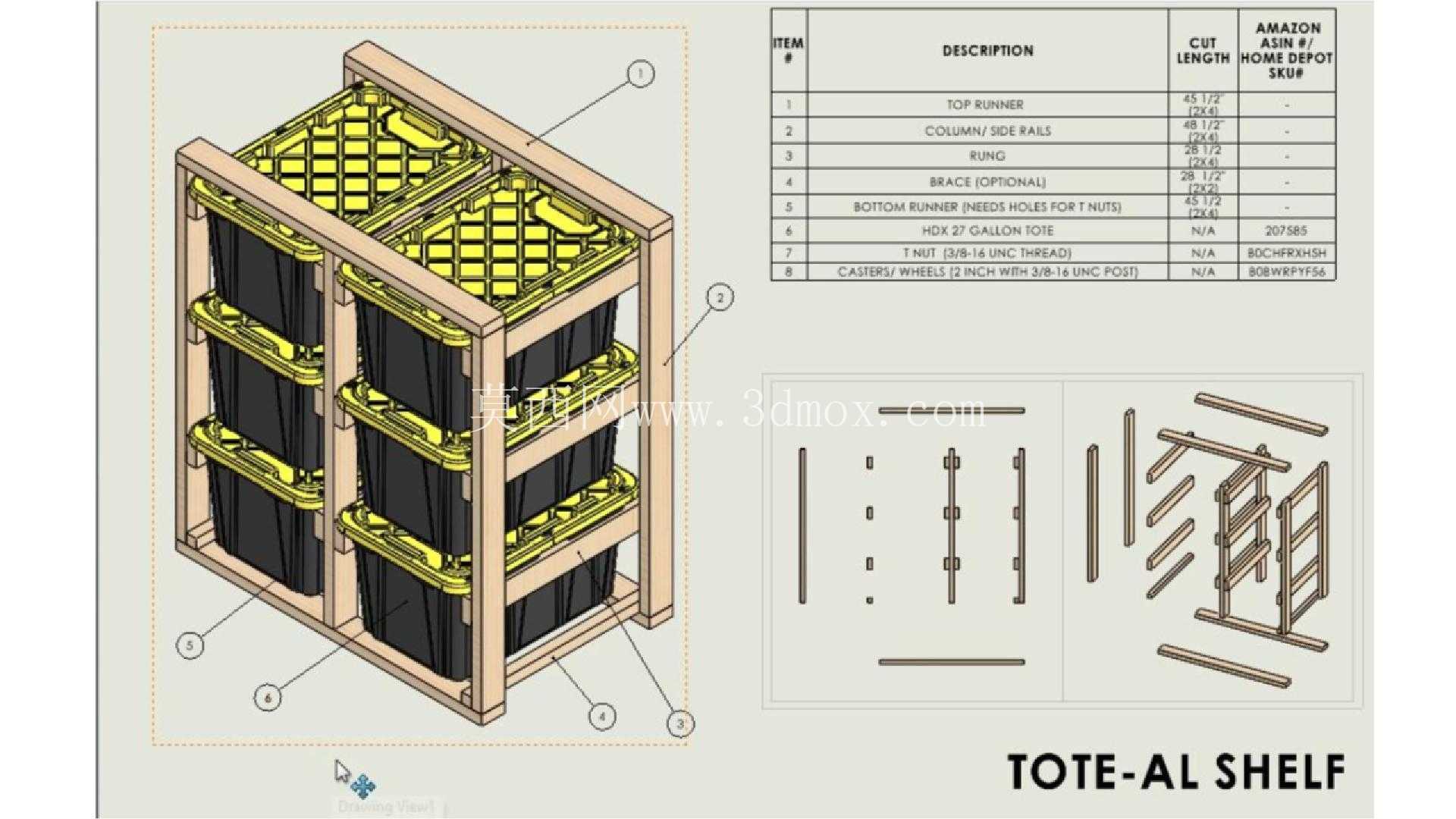

　　结构设计上，框架内部预留与标准27加仑手提周转箱匹配的限位卡槽，每层卡槽对应一个周转箱的安装位，箱体放入后侧边与框架立柱间隙控制在3mm以内，既保证取放顺畅无卡滞，又能限制箱体在水平方向的窜动，避免堆叠后整体晃动倾倒；每层承托横梁采用嵌入式安装，横梁上表面与周转箱底部加强筋位置对应，避免长期承重后箱体底部变形，同时横梁间距根据周转箱堆叠高度精准计算，上层箱体放入后底部压合在下层箱体的上沿加强位，不会挤压下层箱体内的存放物料。

　　框架顶部设置整面十字格栅承托板，可额外放置零散包装物料，顶部边框做加高限位，防止顶部放置的物料滑落；框架底部预留100mm高度的离地间隙，适配手动液压叉车的叉齿进入高度，可整体带料转运，无需逐个搬移箱体，适配仓储区域调整、物料整架转运的作业需求。从安装边界来看，单组架体的横向宽度适配两个周转箱并排摆放，纵向深度与周转箱进深一致，垂直方向可根据存储需求设置3-4层存储位，满载状态下整体重心位于架体几何中心偏下位置，静态放置时倾斜15度不会发生倾覆，满足仓储安全规范要求。

　　构件拆分设计上，所有杆件均采用等截面方料，加工时仅需定长裁切、钻孔即可完成零件制备，零件种类不超过10种，现场组装无需专用工装，普通操作人员对照装配示意图可在20分钟内完成整架组装，拆卸后所有杆件可打捆收纳，占用空间仅为整架体积的1/8，适配临时仓储场景的快速搭建与撤收需求。细节处理上，框架与周转箱接触的所有棱边均做2mm圆角处理，避免长期取放过程中磨破周转箱的塑料外壁；所有连接螺钉均采用沉头安装，螺钉头不突出构件表面，防止剐蹭箱体或操作人员；可选配斜向支撑构件，当架体设置为4层及以上高度时，在架体背面加装斜向拉撑，进一步提升架体的抗侧倾能力，适配高堆叠场景的稳定性需求。该结构没有复杂的异形构件，所有零件均可采用常规木材加工设备制备，材料成本低，维护方便，单个构件损坏后可快速裁切替换，无需整体报废，相比金属焊接货架，自重更轻，转运挪动无需起重设备，两名操作人员即可完成整架移位，同时木质构件的磕碰不会对周转箱或存放物料造成硬损伤，适合存放带精密零部件的周转箱存储场景。
