纱线张力调节制动机构三维结构

项目分类:通用机械零部件 发布时间:2024-11-26 ID:810918
  • 纱线张力调节制动机构三维结构
  • 纱线张力调节制动机构三维结构
  • 纱线张力调节制动机构三维结构
  • 纱线张力调节制动机构三维结构

  这套纱线张力调节制动机构主要面向纺织、针织、绕线、并纱及小型线材输送工位,在实际产线中承担纱线或细金属丝在进给过程中的阻力控制任务。线材从筒子架引出后,若张力波动过大,会直接造成布面松紧不均、卷绕成形不良、断线频率升高,严重时还会引起喂入辊打滑或后续针位偏移。该类张力器通常安装在导纱路径的中段,靠近喂入点布置,使纱线在进入编织区或卷绕区前保持稳定的拉伸状态。

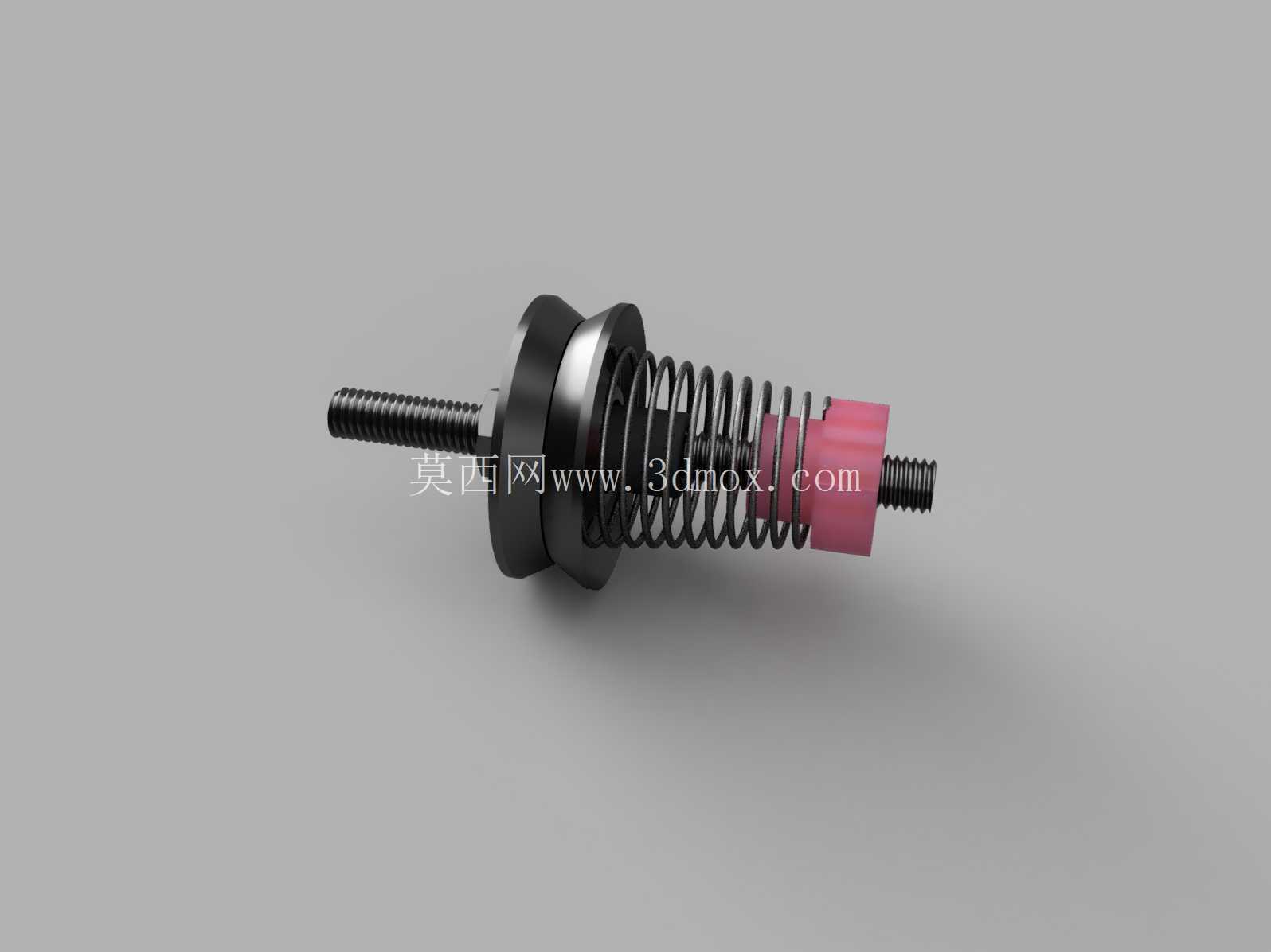

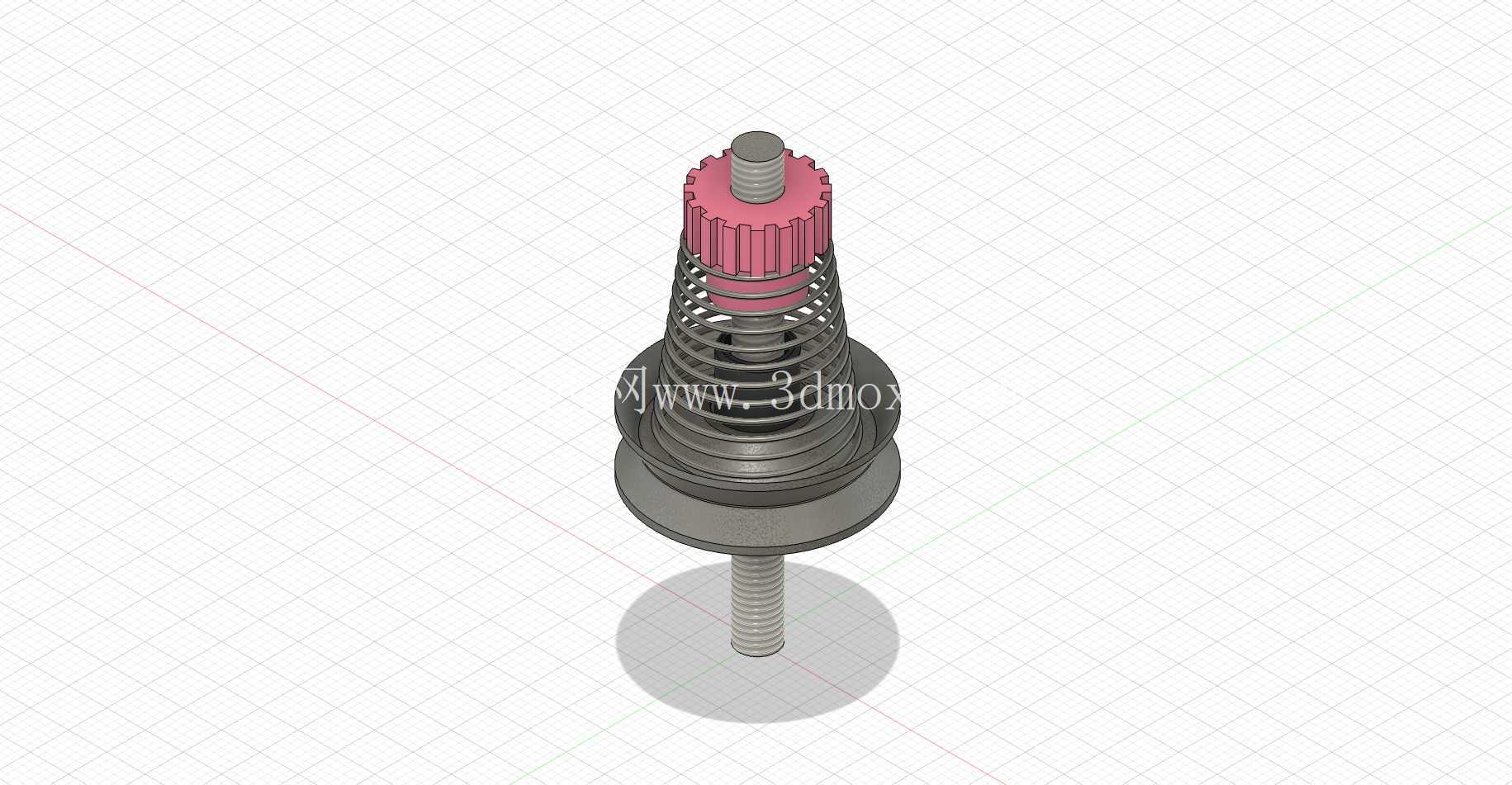

  从结构组成看,机构沿中心螺杆轴向串联布置,下部为带外螺纹的调节杆,中部是叠片式摩擦制动座与锥形承托面,上部布置压缩弹簧,顶端设置滚花调节螺母。纱线通过摩擦片之间的间隙时,叠片对纱线形成夹持阻力;弹簧向下提供预压力,预压力大小决定摩擦片对纱线的正压力,进而改变制动张力。旋转顶部滚花螺母可改变弹簧压缩量,实现张力由松到紧的连续调节。滚花外缘增加了手动旋转时的摩擦力,设备调试人员在不借助工具的情况下即可完成微调。

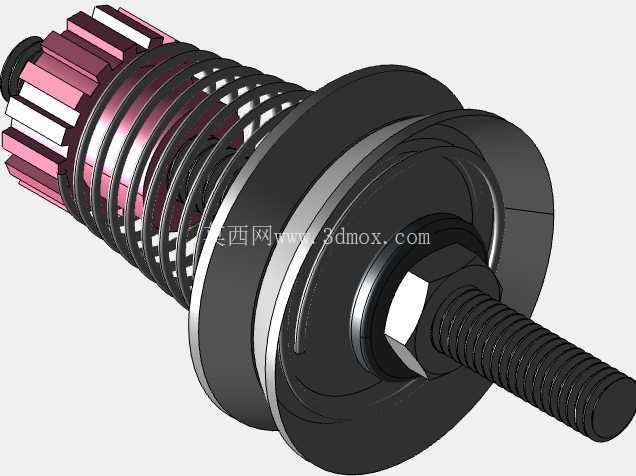

  中部锥形与圆盘组合结构是张力传递的关键区域。锥形面可对弹簧压力进行导向,使载荷尽量沿中心轴线传递,避免偏载造成摩擦片单侧磨损;圆盘外缘同时起到限位和承托作用,防止叠片在振动工况下脱出。下部螺杆贯穿整机中心,既作为各零件的装配基准,也用于将张力器固定在机架安装板上。安装时可通过螺母锁紧在面板孔位上,中心轴线应尽量与纱线走丝方向保持合理包角,使纱线经过摩擦区时受力稳定。

  建模时需要重点处理弹簧、调节螺母、摩擦叠片和中心杆之间的装配关系。弹簧属于近似建模部分,实际圈数、丝径和自由高度可按选型样本复核,但在机构干涉检查中,应保证弹簧在最大压缩状态下不并圈、不与顶部螺母内壁发生摩擦。顶部粉色滚花螺母的齿形外圆不必追求完全加工级细节,但外径、高度和内螺纹配合长度要表达清楚,因为这些尺寸影响手动调节空间和锁紧行程。中部多层薄片之间应保留微小轴向间隙,用于表达纱线通过区域;若装配体中把叠片完全压死,虽然视觉上更紧凑,却会误导实际张力调节范围。

  外形边界方面,整机呈细长立式结构,最大径向尺寸集中在中部圆盘和顶部滚花螺母处,下部螺杆直径较小。布局多台张力器时,相邻设备的中心距应按顶部滚花螺母外径加手指操作空间预留,避免密集安装后无法旋转调节。轴向高度则要关注弹簧压缩后的总高变化,机架上方应留出螺母旋动和观察纱线路径的空间。下部螺纹安装段的长度需匹配安装板厚度,并预留锁紧螺母位置;若安装板较薄,可增加垫片防止长期振动后松动。

  在功能特性上,该机构不靠电机或气动元件提供张力,而是通过机械摩擦与弹簧预紧实现无源制动,结构简单、维护方便,适合多锭位、低成本纺织设备。其张力稳定性受弹簧刚度、摩擦片表面状态、纱线材质和车间湿度影响。设计选型时,粗纱或高张力线材应选用刚度较大的弹簧和直径更大的摩擦片,细纱则需要降低弹簧刚度并提高调节灵敏度。摩擦片表面不宜过度光滑,也不能有明显毛刺,否则会出现张力不足或刮伤纱线的问题。

  从三维结构设计角度看,该模型适合用于导纱部件布局校核、安装板开孔设计、多锭位排列检查以及维护空间验证。装配时应保证中心杆、弹簧、螺母和摩擦座同轴,锥形支承面与圆盘端面需保持垂直关系;若同轴度偏差较大,弹簧压力会偏向一侧,导致纱线两侧摩擦阻力不一致。日常使用中,磨损主要发生在摩擦片接触区和纱线通过的边缘,结构上采用叠片形式也有利于拆换易损件,而不必更换整个张力器。整体设计围绕“可调、可锁、可换、可密集安装”展开,能够较真实地反映纺织喂纱系统中机械张力制动单元的工程形态。
