3针直角磁性连接器结构设计

　　这款3针直角磁性连接器，主要面向需要频繁插拔、对位精度要求适中的低压信号与小电流传输场景，常见于小型消费电子、便携检测设备、模块化传感单元的互连环节，相比传统直插式针座，磁吸对位的结构能大幅降低插拔过程中对插针的侧向剪切力，减少因对位偏差导致的针脚弯折、接触件磨损问题，在需要盲插操作的设备内部布局中优势尤为明显。从结构设计层面看，连接器分为公母配对的两个单元，本次呈现的直角弯针版本为板端焊接侧，插针采用90度弯折设计，焊接引脚平行于PCB板面排布，能有效压缩设备垂直方向的安装空间，适合内部堆叠紧凑的便携类产品布局。

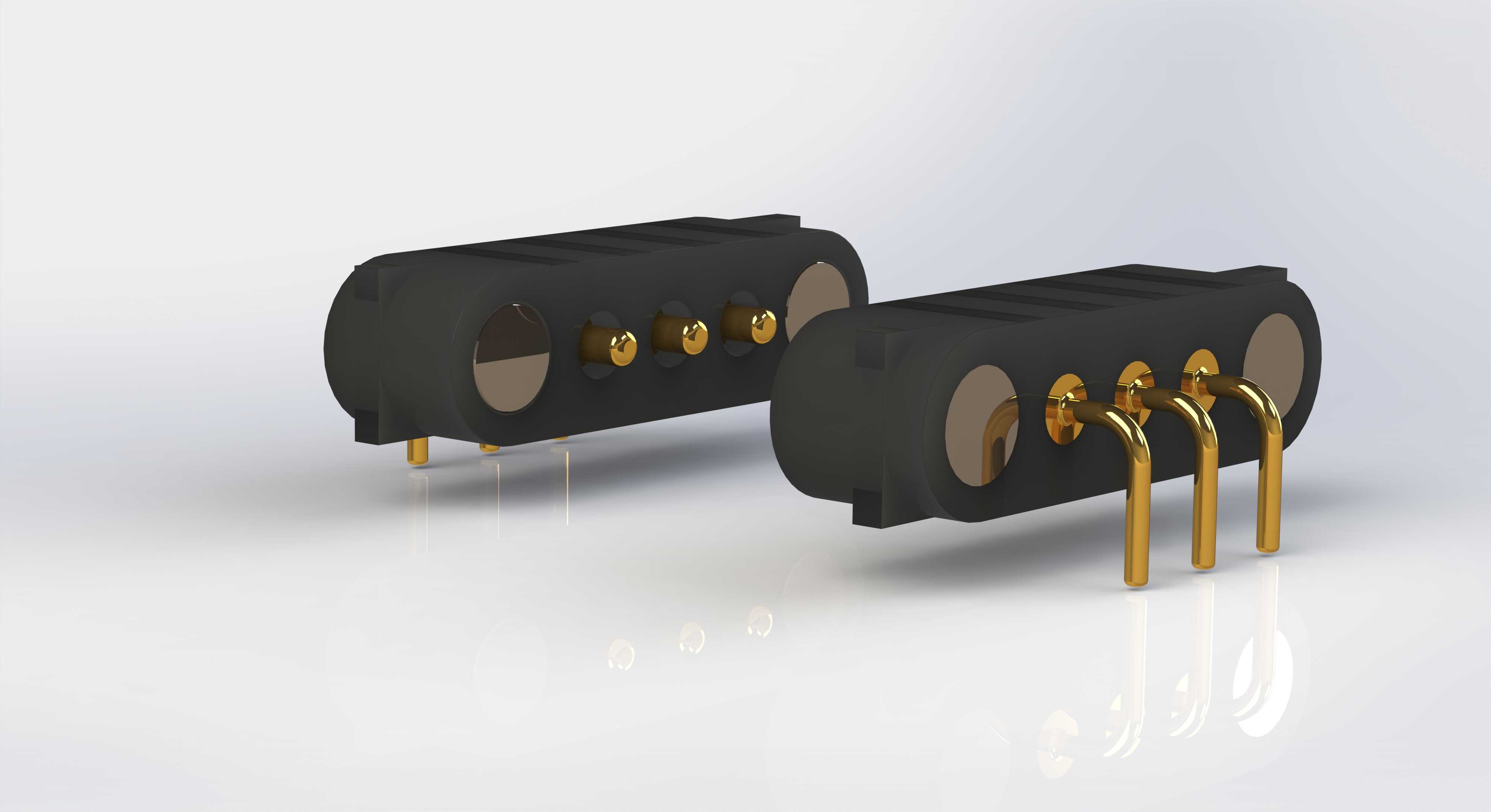

　　接触端的三根镀金插针沿绝缘体长度方向等距排布，插针根部与黑色耐高温绝缘基座通过注塑包胶固定，绝缘基座两端内嵌圆形永磁体，配对插接时依靠磁体吸力自动完成对位吸合，无需额外的卡扣或锁附结构，插拔力控制在适合单手操作的区间，同时能避免常规使用中的意外松脱。绝缘基座采用高强度工程塑料注塑成型，表面做哑光处理，基座两侧的定位凸台能在焊接时与PCB上的定位孔配合，防止过炉焊接过程中连接器移位，保证插针共面度符合波峰焊或回流焊的工艺要求。弯针部分的折弯半径经过严格控制，既避免折弯处应力集中导致的针脚断裂风险，也保证焊接引脚伸出基座底面的长度统一，匹配常规厚度PCB的焊盘设计，引脚末端做平切处理，无毛刺残留，能减少焊接时的虚焊、连锡概率。

　　从安装边界来看，该连接器板端安装时，需要在PCB上预留对应三个焊盘以及两个磁体避让空间，磁体端面略高于插针接触端面，吸合时磁体先完成对位引导，插针再接触导通，能有效避免插针在插接过程中受到径向磕碰。接触插针的接触端采用圆头设计，镀金层厚度满足低接触电阻要求，长期反复插拔后仍能保持稳定的导通性能，适合需要频繁拆卸分离的模块化设备互连，比如便携测量仪器的探头连接、小型穿戴设备的充电与信号传输、模块化传感节点的快速对接场景。在实际选型应用中，需要注意该连接器的载流能力匹配传输回路的电流要求，磁吸结构的吸力需要匹配设备使用场景的振动等级，若用于高振动工况，可额外增加辅助定位结构防止连接中断。

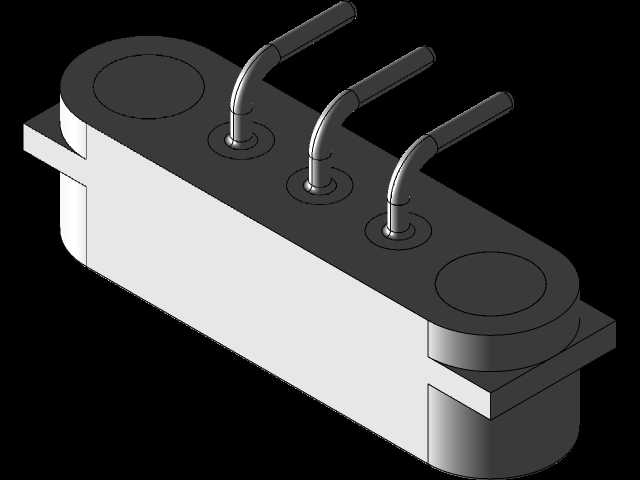

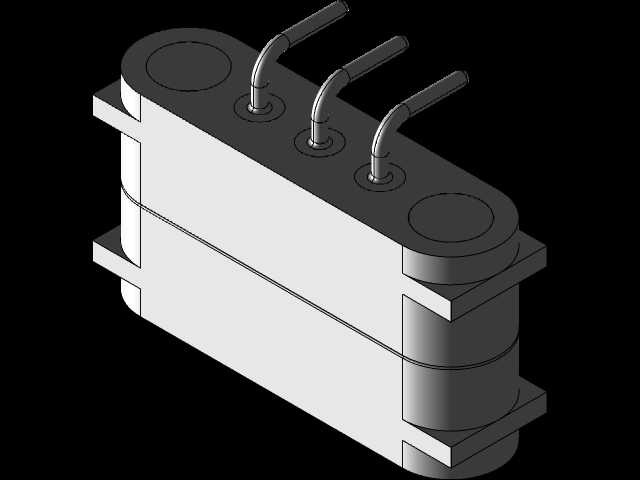

　　绝缘基座的耐温范围覆盖常规电子组装的焊接温度，过炉时不会出现基座变形、磁体退磁的问题。建模过程中对插针的折弯角度、绝缘基座的拔模斜度、磁体的安装槽公差都做了精准还原，安装孔位与焊盘位置完全匹配实际量产器件的尺寸规范，可直接用于PCB布局时的器件占位、设备结构装配时的干涉检查，也能作为同类磁吸连接器设计的参考基准，帮助结构工程师快速评估连接器在整机内部的布局空间，验证弯针走线与周边结构件的安全距离，避免组装时出现结构干涉、焊接空间不足等问题。
