糖厂煮房生产设备布局三维设计

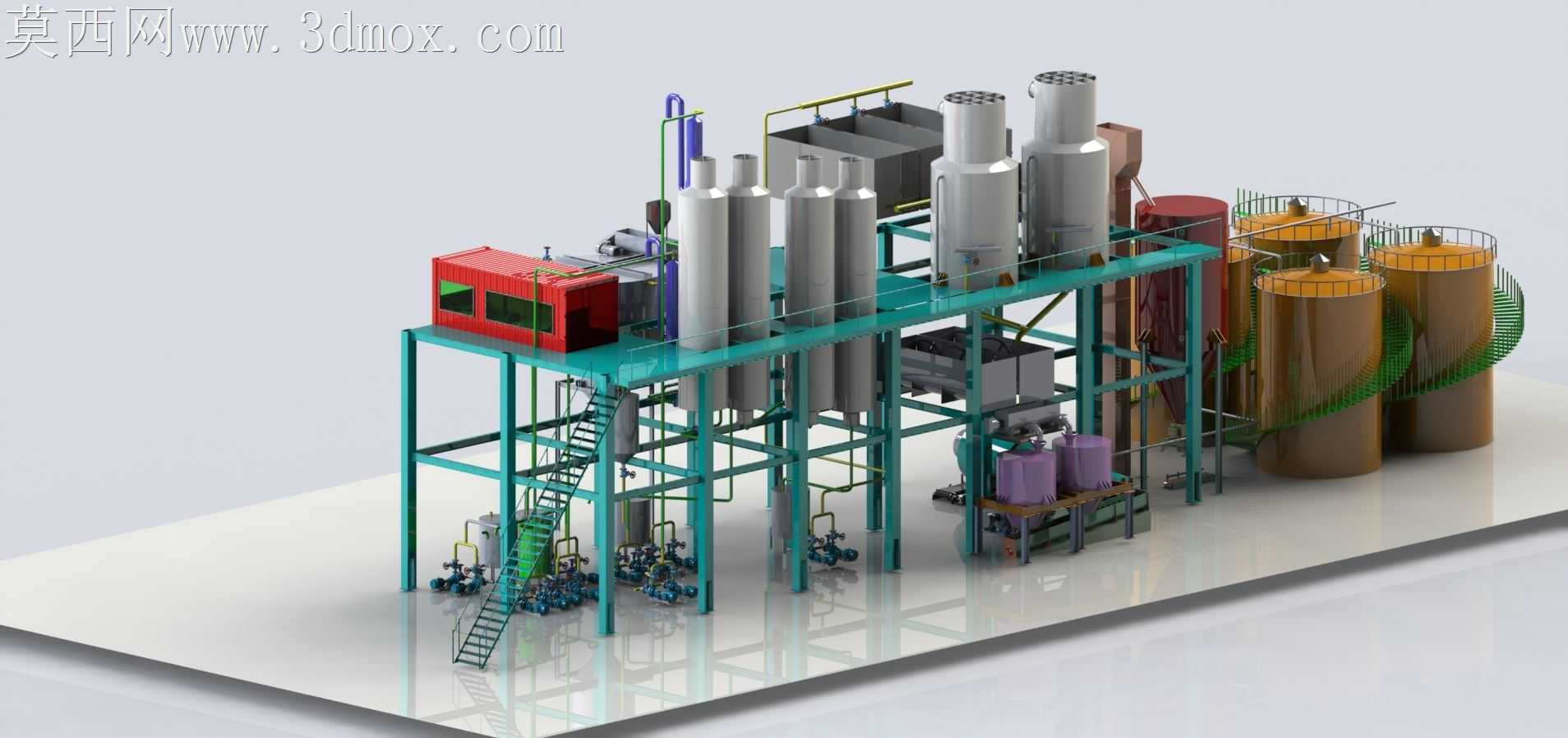

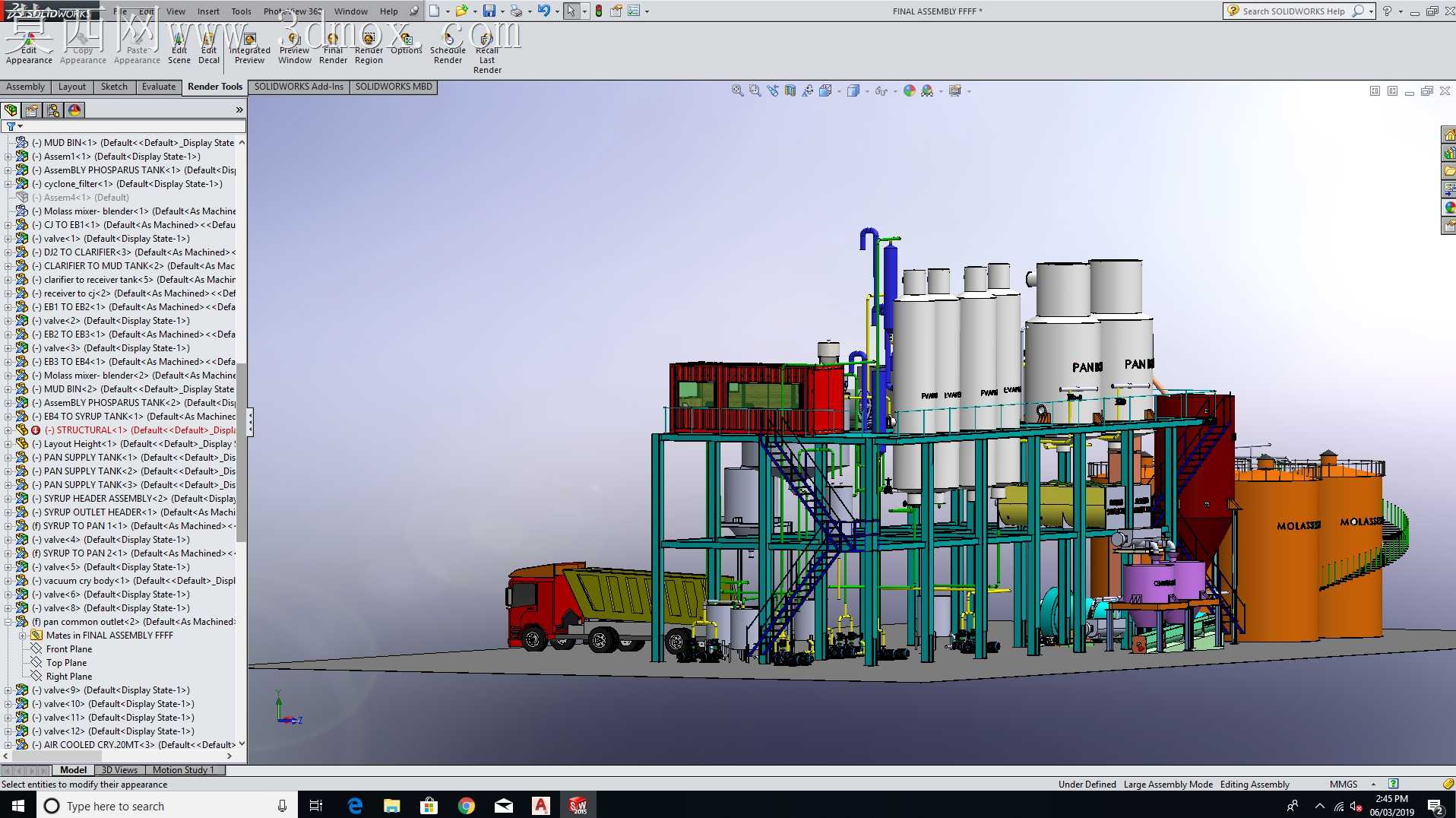

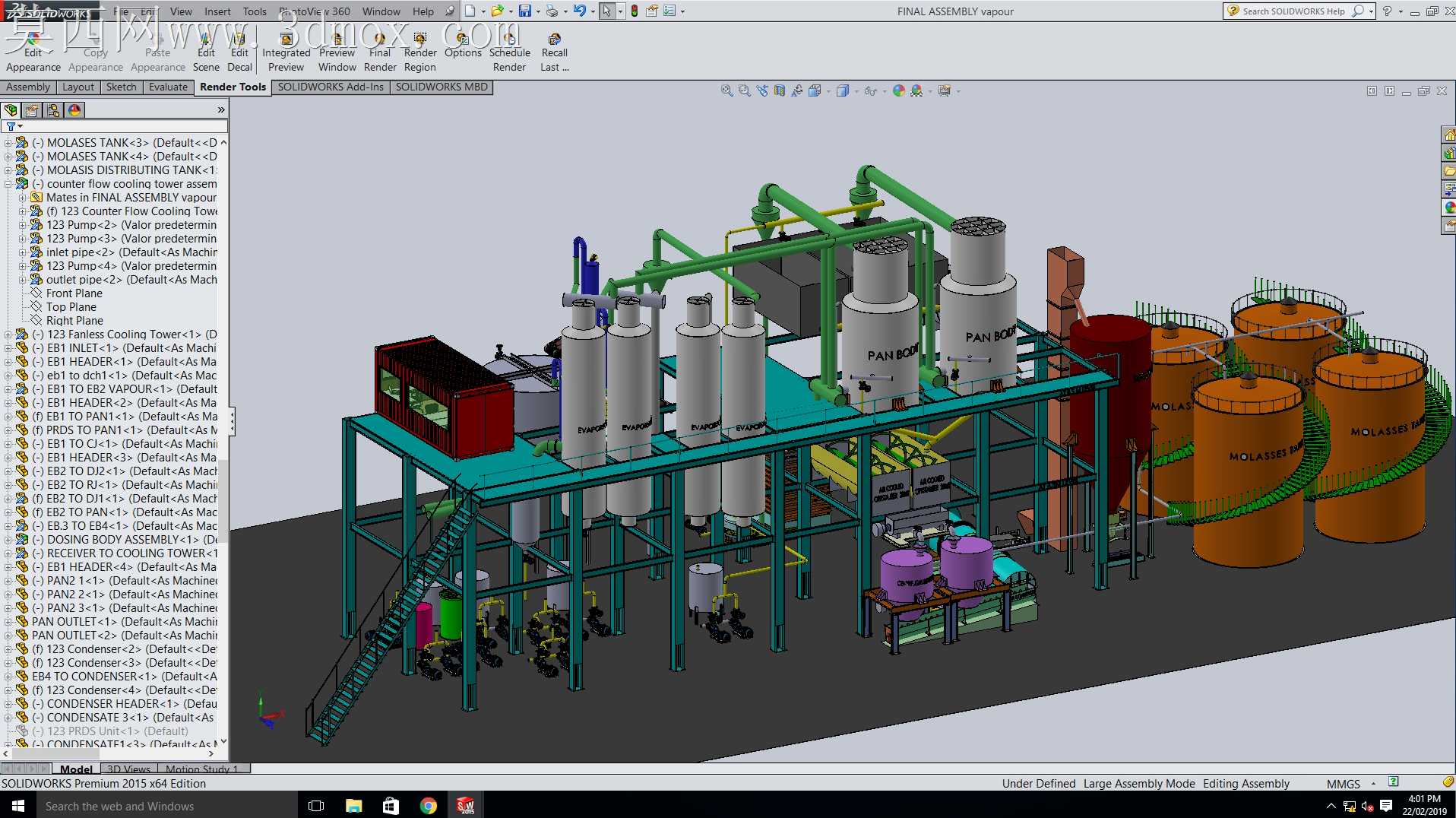

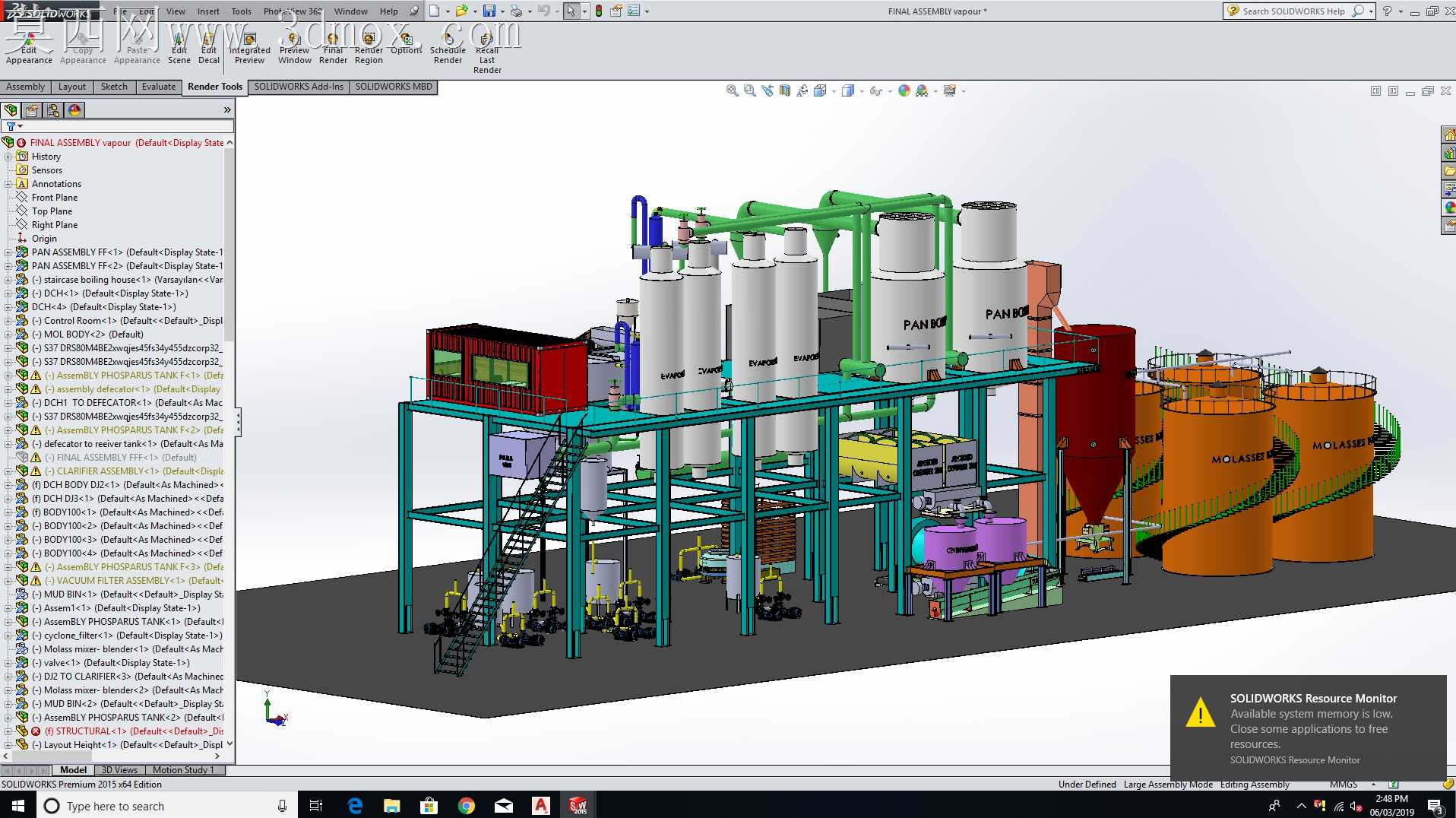

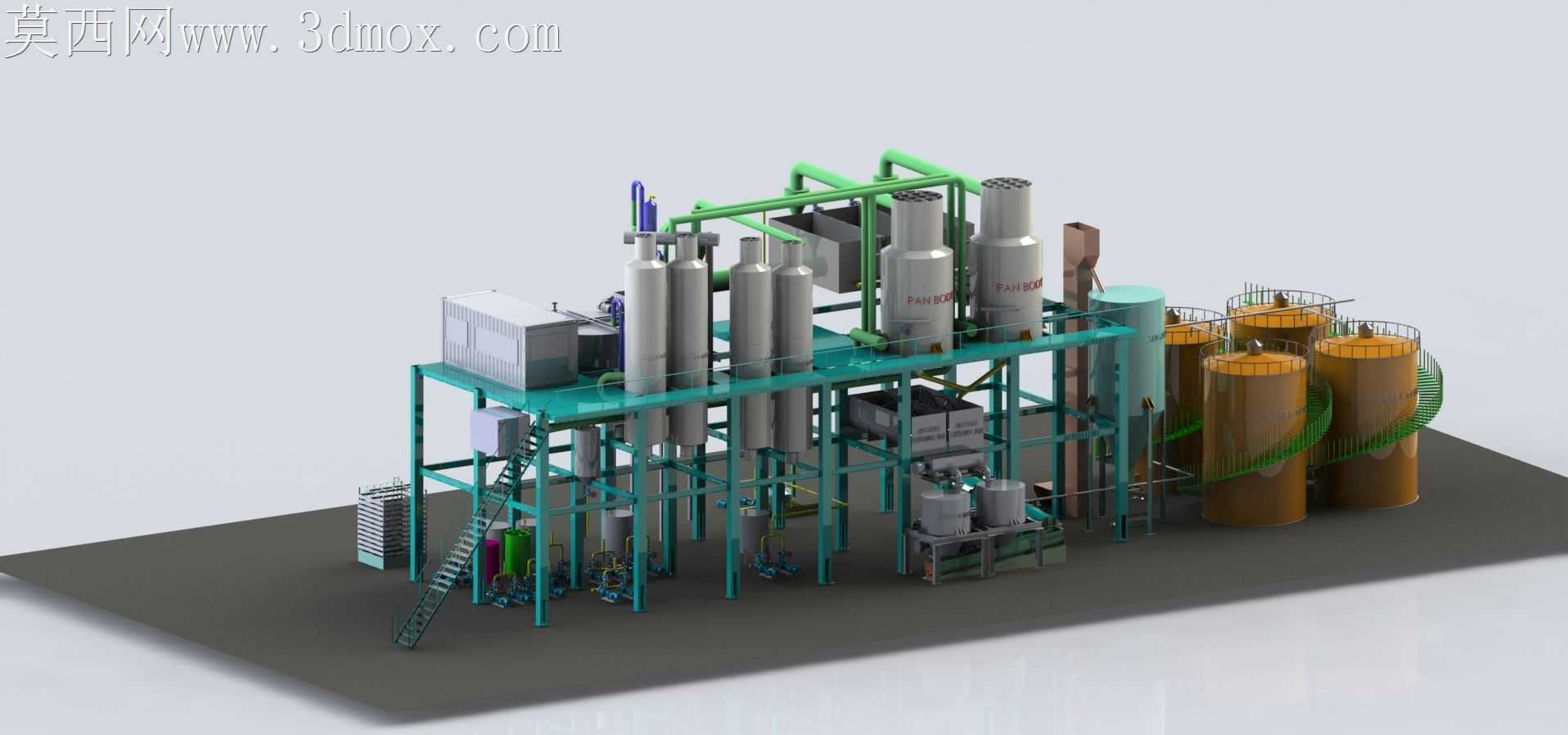

制糖车间煮房工段的现场安装，最容易出现管线碰撞、操作空间预留不足的问题，蒸汽管路带压运行后热胀位移、物料管路残留积液、检修通道净宽不足都是投产前极易被忽略的隐患。这套布局设计在钢架平台的层间高度上做了针对性调整，没有照搬通用工业平台的标准层高，而是根据立式煮糖罐的检修吊装需求，将二层操作面的净空预留到满足罐体人孔开启、搅拌轴抽装的尺寸，爬梯的踏步倾角避开了下方阀门组的操作空间，上下平台时不会碰到突出的法兰手柄。多台并列的蒸发罐、储料罐排布时，罐体间的检修间距没有按最小安全距离卡极限值，特意留出了保温层施工、后期更换罐体附件的操作余量，罐顶的操作平台护栏顺着罐体轮廓做了弧形收边，既不浪费平台面积，也能避免巡检人员踩空。走在平台下方的管路排布没有做规整的横平竖直刻意对齐，蒸汽主管顺着钢架立柱的内侧走管，避开了操作人员频繁通行的通道正上方，防止冷凝水滴漏影响操作，物料管路的坡度顺着介质流向做了千分之三的倾斜，低点预留了排污放空口，不用额外加装排液支管就能避免停机时管内积料变质。右侧的大型储料罐区旁设置的螺旋梯，梯段宽度满足单人携带检修工具通行的需求，梯身和罐壁的连接点没有直接焊在罐体壁板上，而是通过抱箍固定在罐体的加强圈位置，避免焊接应力破坏罐体的防腐层。平台上的红色操作间位置特意选在离主蒸汽阀组、物料切换阀组最近的区域，操作人员不用长距离走动就能完成核心工艺参数的调整，操作间的观察窗正对所有煮糖罐的液位计位置，坐在室内就能直观看到各罐体的运行状态。地面层的泵组排布顺着管路走向一字排开，每台泵的进出口都预留了软接、阀门的安装空间，泵体和基础的连接位置预留了减震垫的安装厚度，后期运行时的震动不会顺着钢架传导到上层的精密仪表。不同介质的管路用不同的配色做了区分，蒸汽管、物料管、清水管、排污管的走向没有交叉缠绕，后期检修时能快速识别管线属性，不用反复对照图纸排查。整套布局没有追求视觉上的绝对规整，所有尺寸、位置的调整都围绕现场安装、后期运维的实际需求，把投产之后可能遇到的操作不便、检修困难、管路故障等问题，在布局阶段就提前规避，避免现场安装时反复切割改管，减少施工阶段的材料浪费和工期延误。
