PEC16型增量旋转编码器结构设计

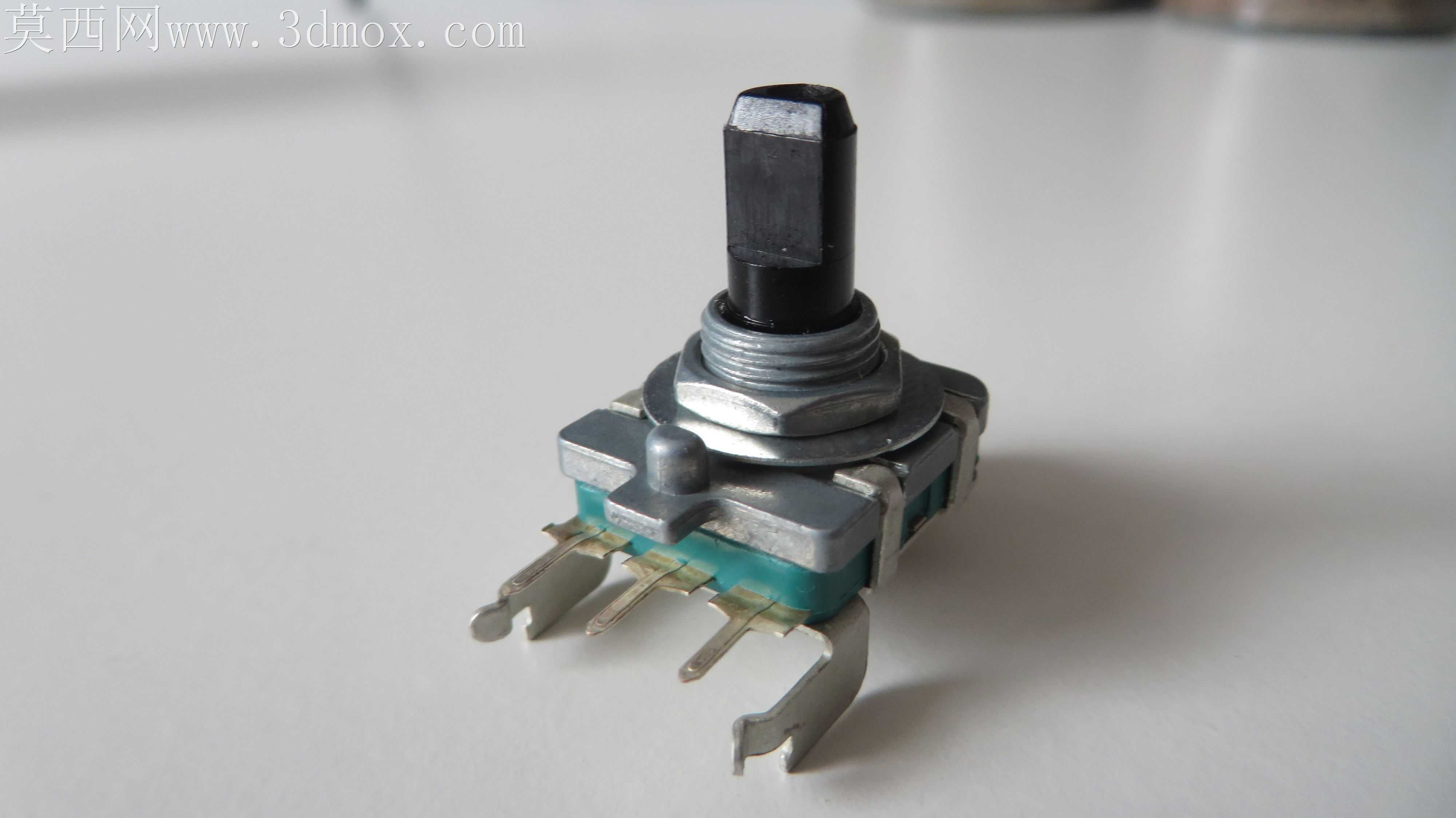

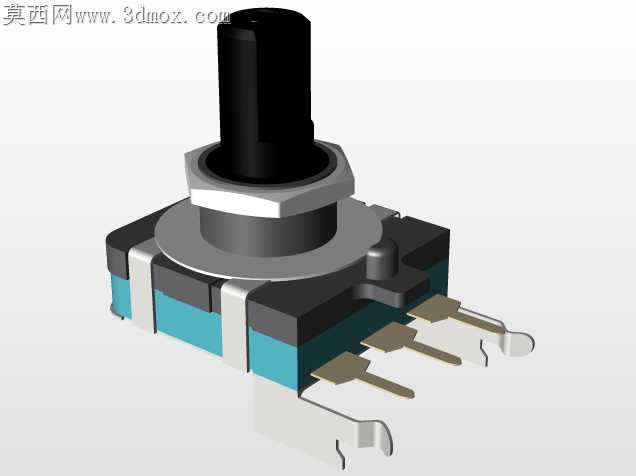

板载电子元件的引脚成型公差，一直是小批量手工焊接场景里最容易被忽略的装配隐患。这款PEC16系列旋转编码器的三个插装引脚，没有采用常见的直插式等长设计，而是根据PCB焊盘的排布顺序做了差异化的弯折角度与长度差，最外侧的固定引脚额外做了加宽弯折处理，插入焊盘时能先于信号引脚卡入定位孔，避免焊接过程中元件本体偏移导致的信号引脚虚焊。

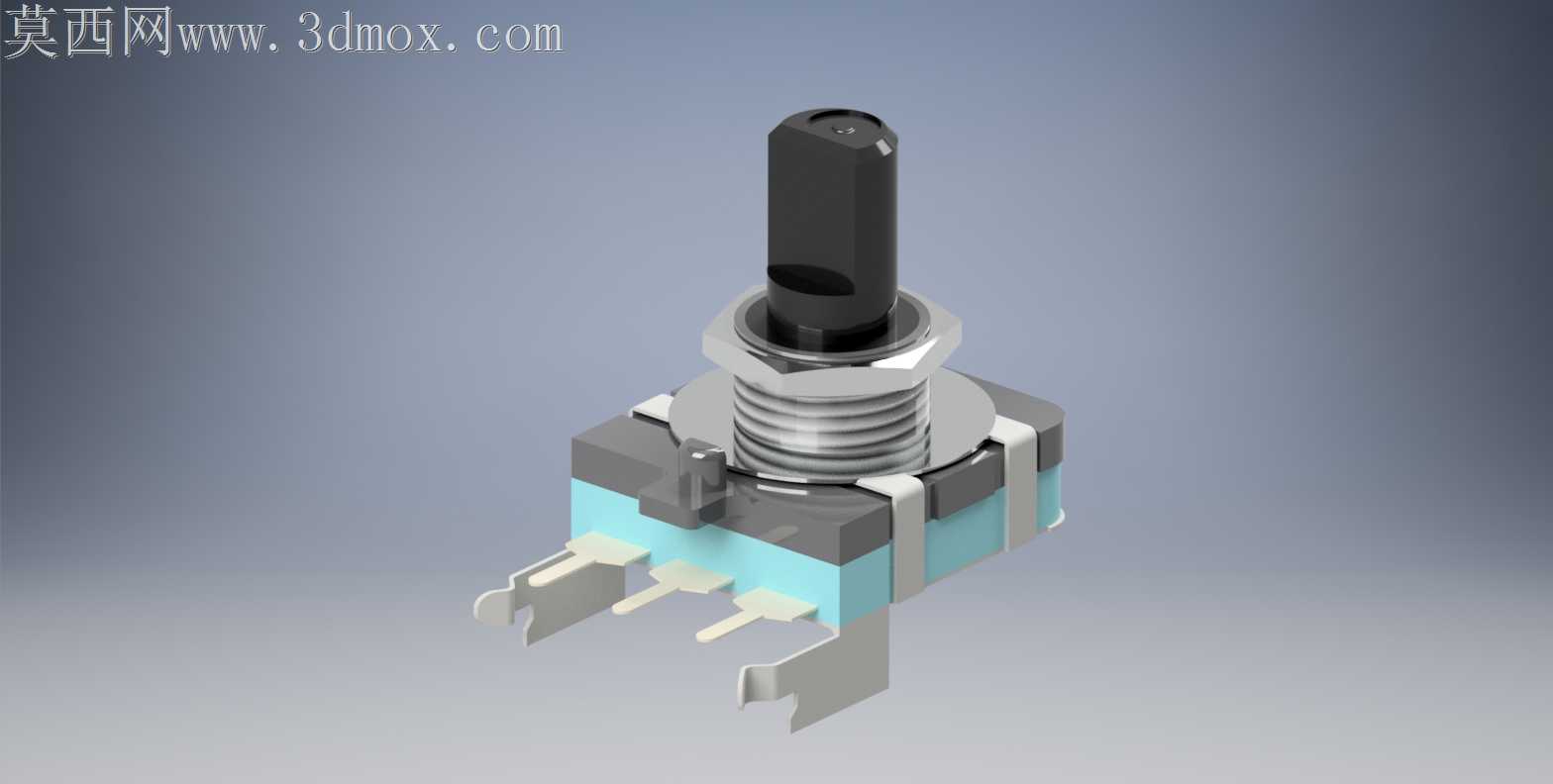

转轴与基座连接的螺纹段没有做全牙设计，靠近基座的位置预留了0.8mm的光轴过渡段，装配面板时，螺母旋入到光轴段位置就会形成自然的限位，不会因为锁紧力过大挤压基座内部的弹片触点，很多同类型编码器在长期使用后出现的转动卡涩、档位丢失问题，往往就是装配时螺母过盈挤压基座导致内部形变，这个过渡段的设计刚好规避了这类装配失误带来的寿命损耗。

基座侧面的定位凸台做了15度的倒角处理，卡入面板安装孔时不需要刻意对准角度，顺着倒角就能滑入定位槽，不会出现凸台与安装孔硬顶导致的基座开裂问题。转轴顶端的扁位设计没有做通边切割，保留了一侧的圆弧面，旋钮压入时既能通过扁位传递扭矩防止打滑，又不会因为扁位边缘过于锋利割伤旋钮内壁的塑料卡扣，长期插拔调整旋钮位置也不会出现卡扣断裂的问题。

基座内部的弹片接触层与定位档位层做了分层隔离设计，转动时的档位阻尼来自独立的弹珠结构，不会和信号采集的接触弹片产生干涉，很多廉价编码器把档位结构和接触弹片做在同一层，长期转动磨损产生的金属碎屑会落在接触片上导致信号跳变，分层结构能把磨损碎屑限制在档位层的空腔里，不会污染信号接触区域。引脚根部的塑胶密封层做了微凸的挡锡结构，过波峰焊时熔融的焊锡不会顺着引脚缝隙渗入基座内部，避免焊锡凝固后卡滞内部转动结构。
