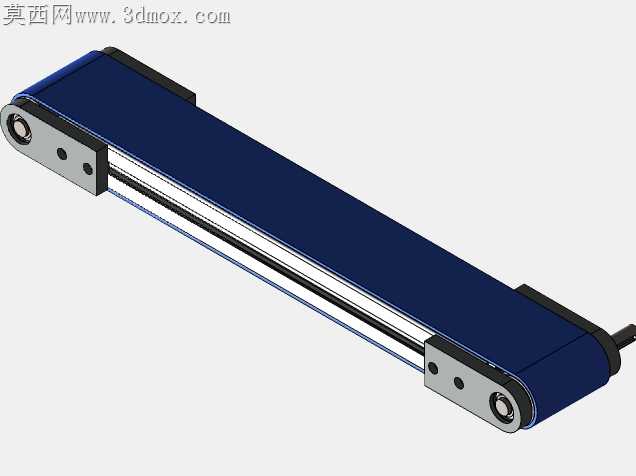

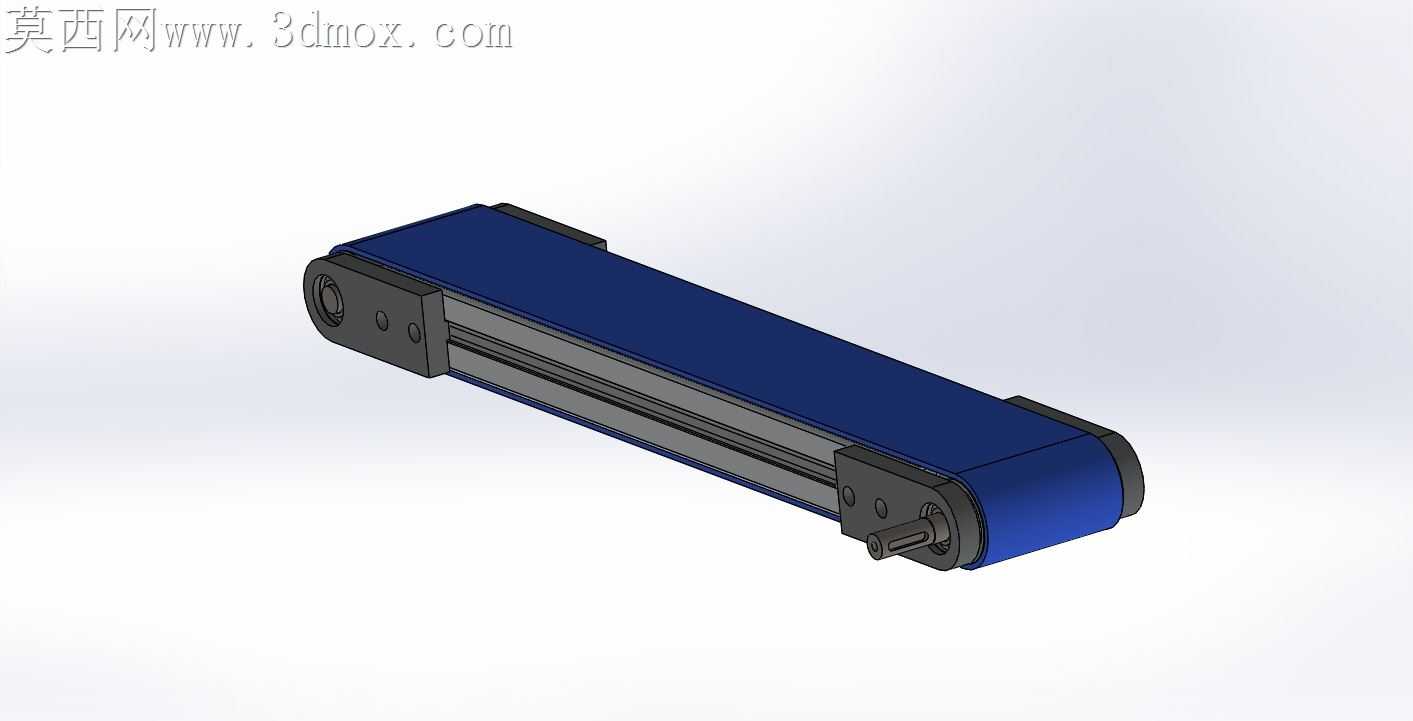

窄幅平皮带紧凑型输送模组结构

窄幅输送场景里最容易被忽略的隐患，是端盖与皮带侧边的剐蹭——很多小尺寸输送模组为了压缩整体宽度，把张紧端的轴承座直接贴在皮带侧边安装，运行时皮带受载偏移就会持续摩擦端盖内侧，轻则掉屑污染输送物料，重则磨断皮带纤维层导致停机。这款窄幅输送模组在端盖内侧预留了1.2mm的避让槽，槽边做了R0.8的圆角过渡，既没有额外增加模组的整体宽度，又给皮带的横向窜动留出了安全余量，哪怕输送0.5kg以内的小零件时出现偏载，皮带边缘也不会和金属端盖直接接触。张紧结构藏在主动端的侧装座里，没有采用常见的尾部张紧设计，而是把调节螺钉放在主动轴的安装座侧面，拧动调节时整个主动轴组件会沿着机身的导向槽横向平移，张紧行程控制在8mm，刚好适配平皮带的伸长率范围，不会因为张紧量过大导致轴承受力偏转。机身采用单块铝合金型材铣削成型，没有用拼接式的侧板结构，型材中间的空腔刚好可以容纳皮带的回程段，空腔内壁做了0.3mm的凸起筋条，皮带回程时只会和筋条线接触，摩擦阻力比整面接触降低近40%，长时间运行也不会因为回程段摩擦导致皮带发热拉长。主动轴和从动轴的轴承都采用卡簧嵌入式安装，没有额外设计轴承压盖，卡簧槽的公差控制在0.02mm以内，轴承装入后轴向窜动量小于0.05mm，既减少了加工工序，又避免了压盖装配时的倾斜导致的轴系卡滞。皮带表面没有做防滑纹路，是因为这款模组针对的是轻质小零件的平稳输送，光滑的皮带表面不会积存细小的物料碎屑，日常维护只需要用无尘布擦拭表面即可，不需要拆解模组清理缝隙里的嵌渣。端盖的固定螺丝采用内六角沉头设计，螺丝头部完全沉入端盖表面以下，不会在模组外侧形成凸起，多台模组并排安装时可以紧贴布置，不会因为螺丝头干涉出现安装缝隙。从动端的轴端没有突出端盖外表面，整个模组的端面是完全平整的，在自动化生产线里对接其他工位时，不需要额外做避让缺口，直接贴紧安装就能保证输送面的平齐。
