手动方形插板闸阀结构设计

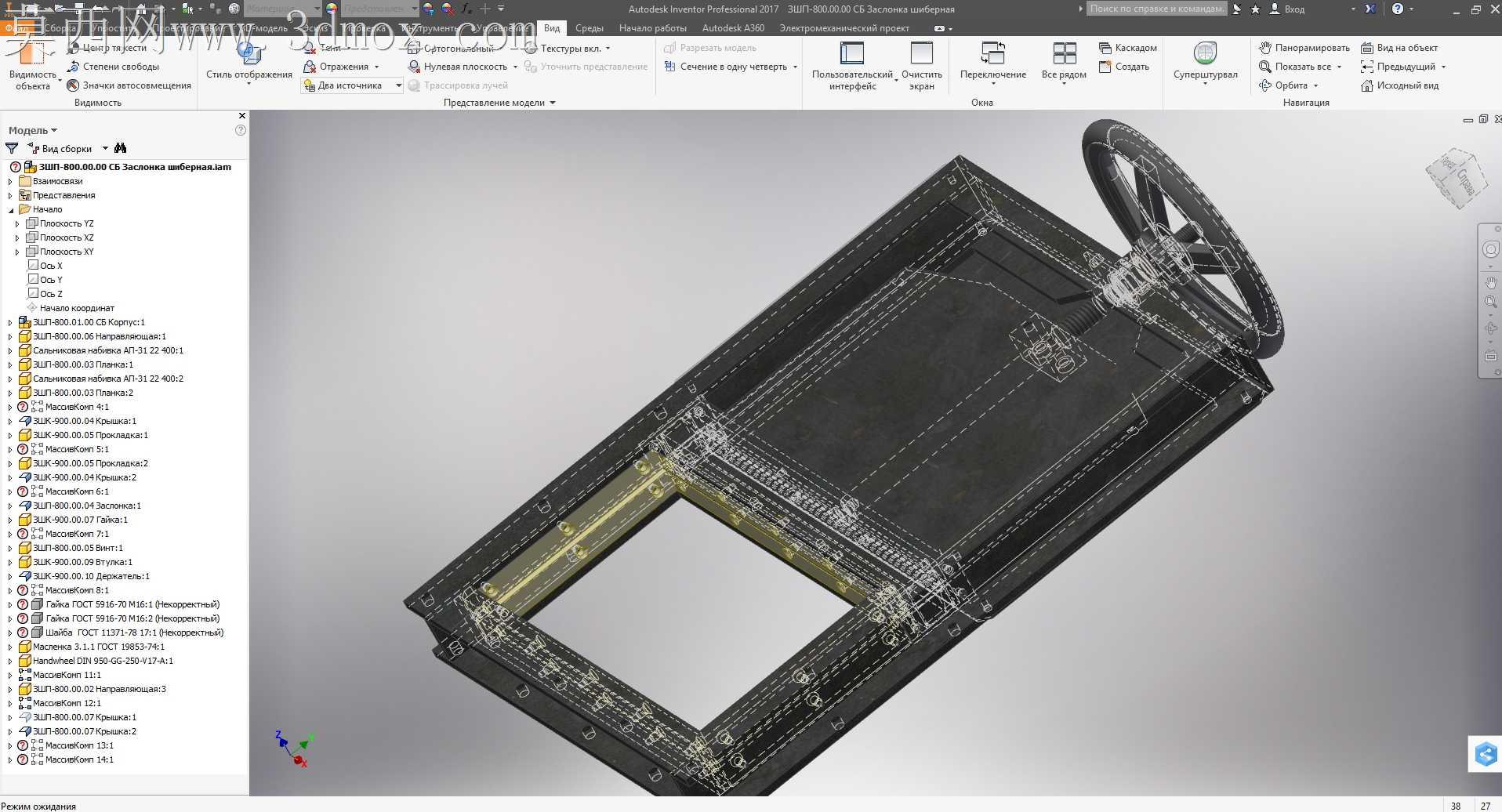

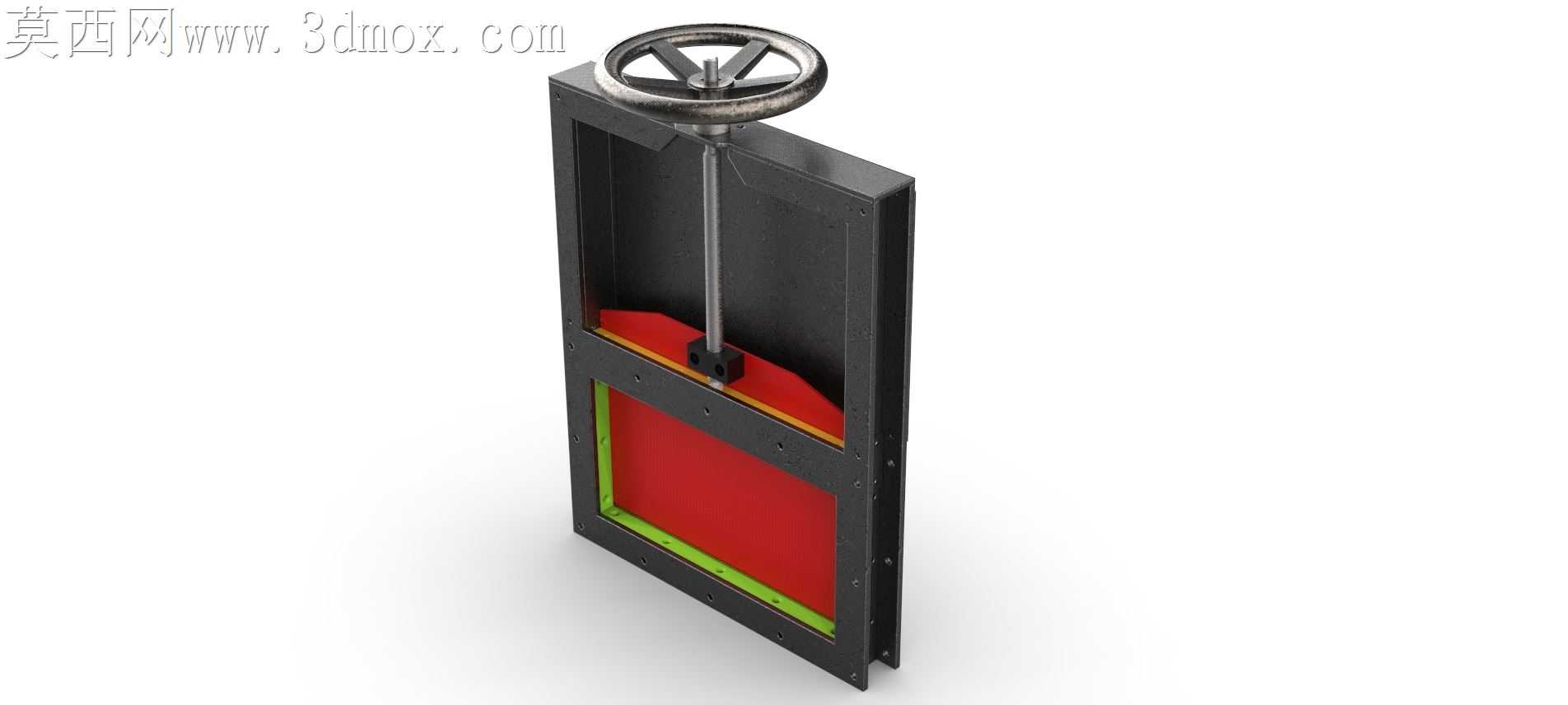

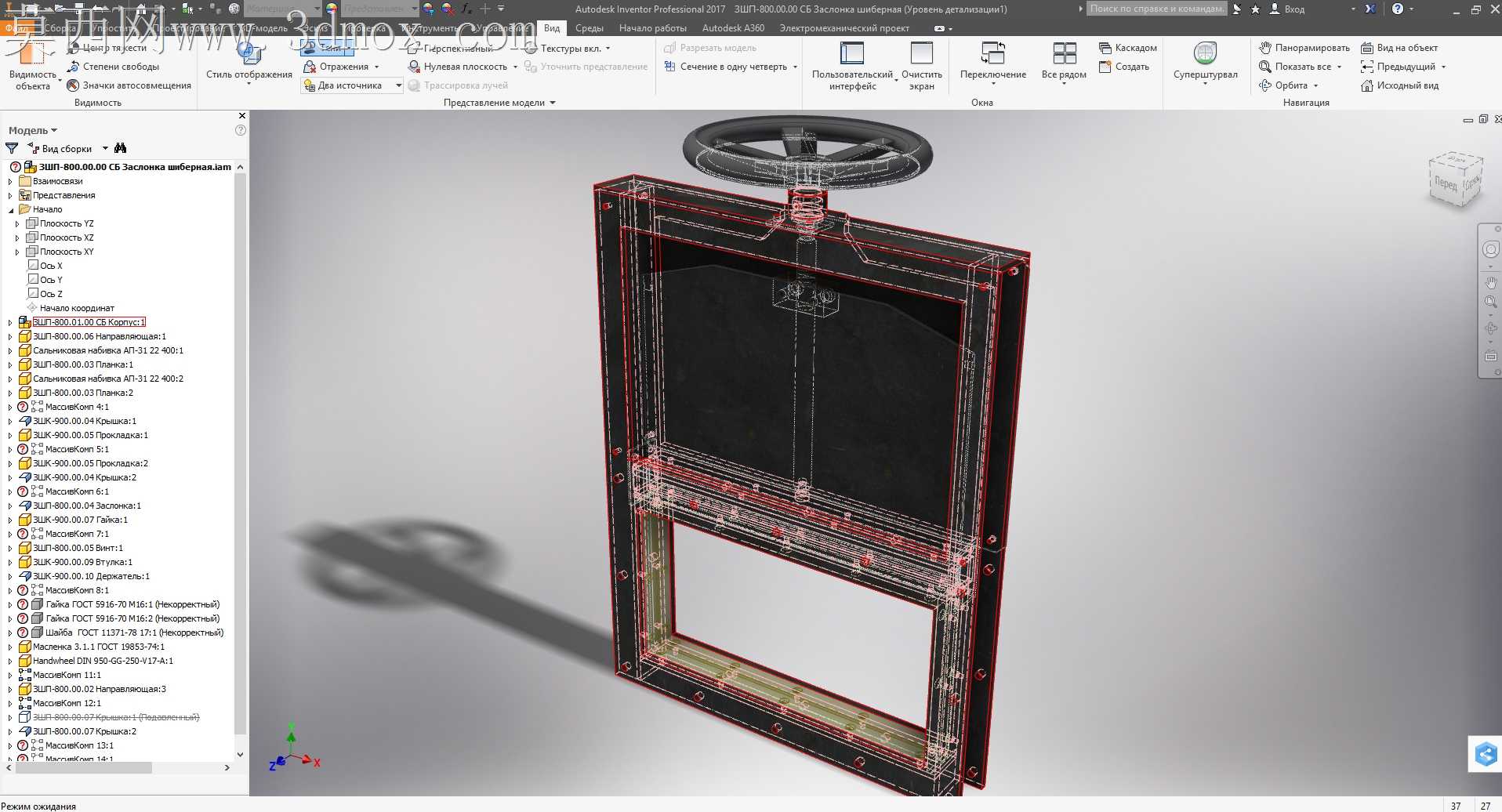

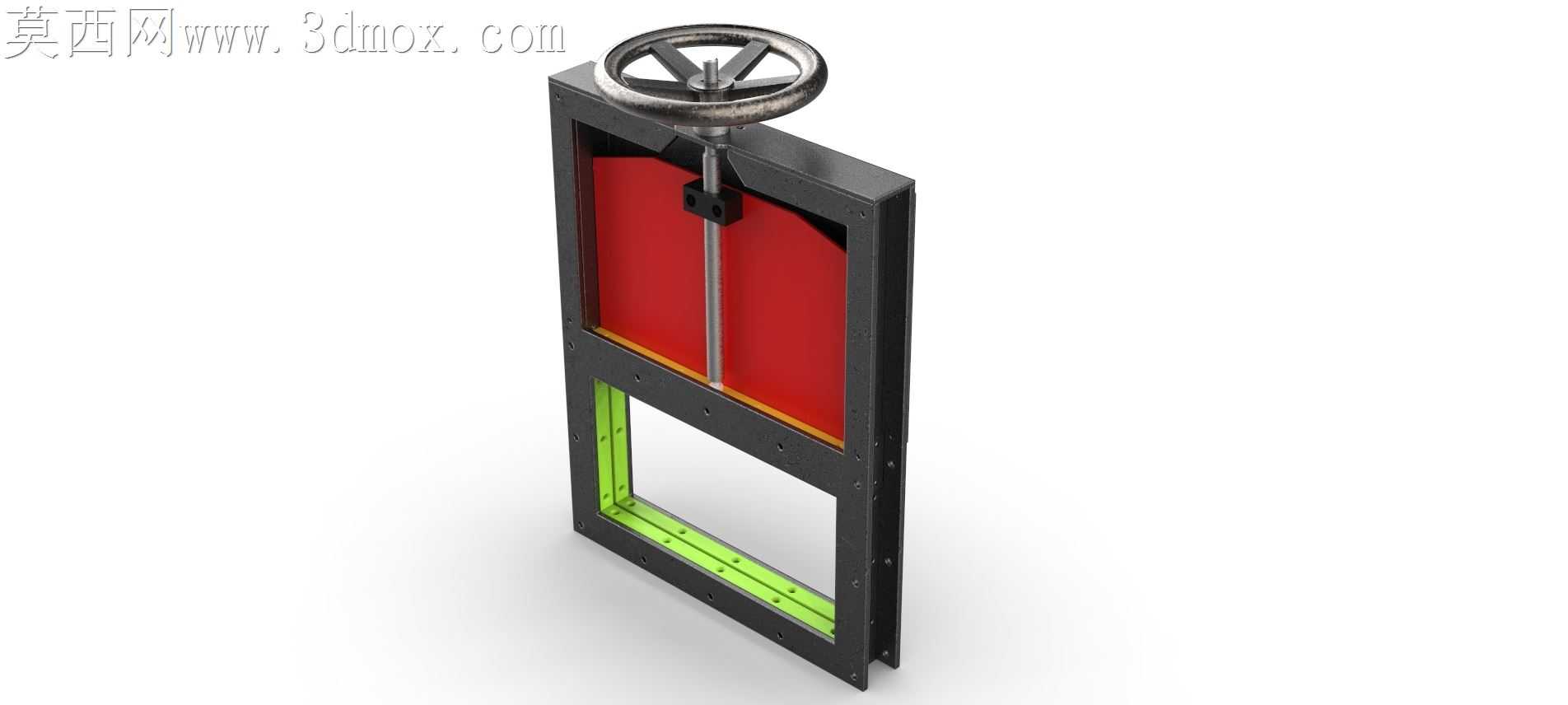

粉体输送工况里，普通圆形闸阀常因阀腔积料卡涩、密封面磨损快导致停机检修，这款方形插板结构的闸阀在设计时就瞄准了这类现场痛点。阀板采用上下直动的启闭轨迹，没有旋转动作带来的密封面剪切磨损，红色密封胶条直接嵌装在阀板四周的卡槽里，不用额外打胶固定，更换时只需抽出阀板就能完成密封件替换，不用拆解整个阀体框架，能把现场检修时长压缩六成以上。手轮和阀杆的连接位置做了防退卡槽，避免频繁启闭后手轮和阀杆出现相对滑动，阀杆表面做了硬化处理，长期和填料摩擦也不会出现拉毛沟槽，杜绝阀杆位置的跑冒滴漏。阀体框架采用分体式螺栓拼接结构，不是整体焊接成型，加工时可以分别铣削两侧导轨槽的安装面，能把阀板上下滑动的间隙控制在0.15mm以内，既不会因为间隙过大出现阀板晃动偏移密封面，也不会因为间隙过小导致启闭卡涩，哪怕输送的物料里夹杂少量细小硬质颗粒，也能顺着阀板下方的敞口框架排出，不会积在阀腔底部垫起阀板导致关不严。阀板下方的绿色密封压条做了分段式固定，每段压条单独用沉头螺栓锁紧，局部磨损时不用更换整根密封件，只需要更换对应磨损段的压条和胶条就行，能大幅降低后期运维的备件成本。手轮的轮辐做了圆弧过渡，没有尖锐棱角，现场操作人员戴劳保手套操作时也不会勾挂手套，启闭时的受力更均匀，不会出现单侧边受力过大导致阀杆弯曲的情况。阀板的导向面做了0.2mm的倒角，安装时能顺利滑入两侧导轨，不会因为装配对位偏差刮伤密封胶条，框架上的螺栓安装孔都做了沉头处理，螺栓锁紧后表面和框架齐平，不会突出在外面积攒物料粉尘，日常清洁维护更方便。这类结构的闸阀特别适合用在粮食加工、矿山粉体输送、污水处理的污泥管路截断场景，相比传统闸阀，它的流通通道是全通径方形，不会出现缩径导致的物料堵塞，阀板启闭行程更短，全开时流道完全通畅，没有多余的结构阻挡物料通行，压损比同口径普通闸阀低三成左右。
