手柄驱动对夹式软密封蝶阀结构设计

项目分类:阀门 发布时间:2020-06-30 ID:118326
  • 手柄驱动对夹式软密封蝶阀结构设计
  • 手柄驱动对夹式软密封蝶阀结构设计
  • 手柄驱动对夹式软密封蝶阀结构设计
  • 手柄驱动对夹式软密封蝶阀结构设计
  • 手柄驱动对夹式软密封蝶阀结构设计
  • 手柄驱动对夹式软密封蝶阀结构设计
  • 手柄驱动对夹式软密封蝶阀结构设计
  • 手柄驱动对夹式软密封蝶阀结构设计
  • 手柄驱动对夹式软密封蝶阀结构设计
  • 手柄驱动对夹式软密封蝶阀结构设计

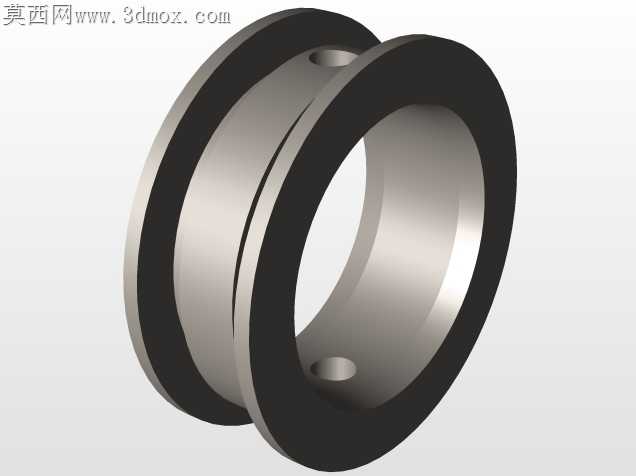

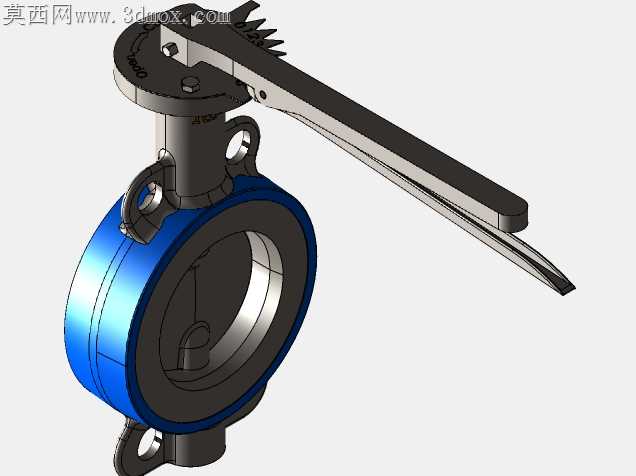

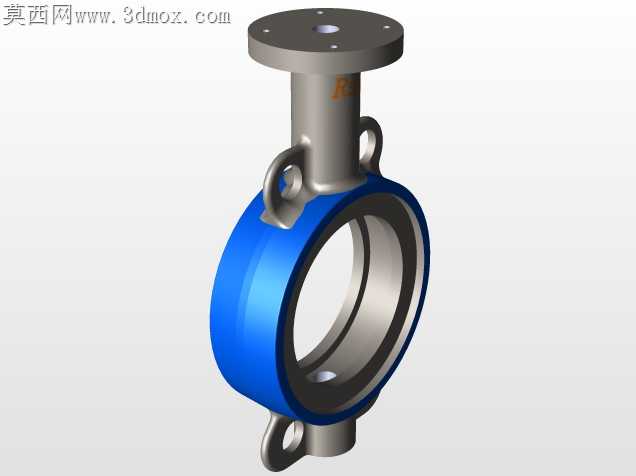

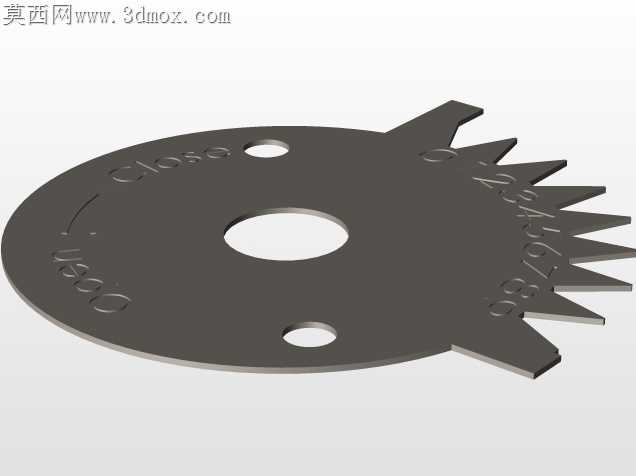

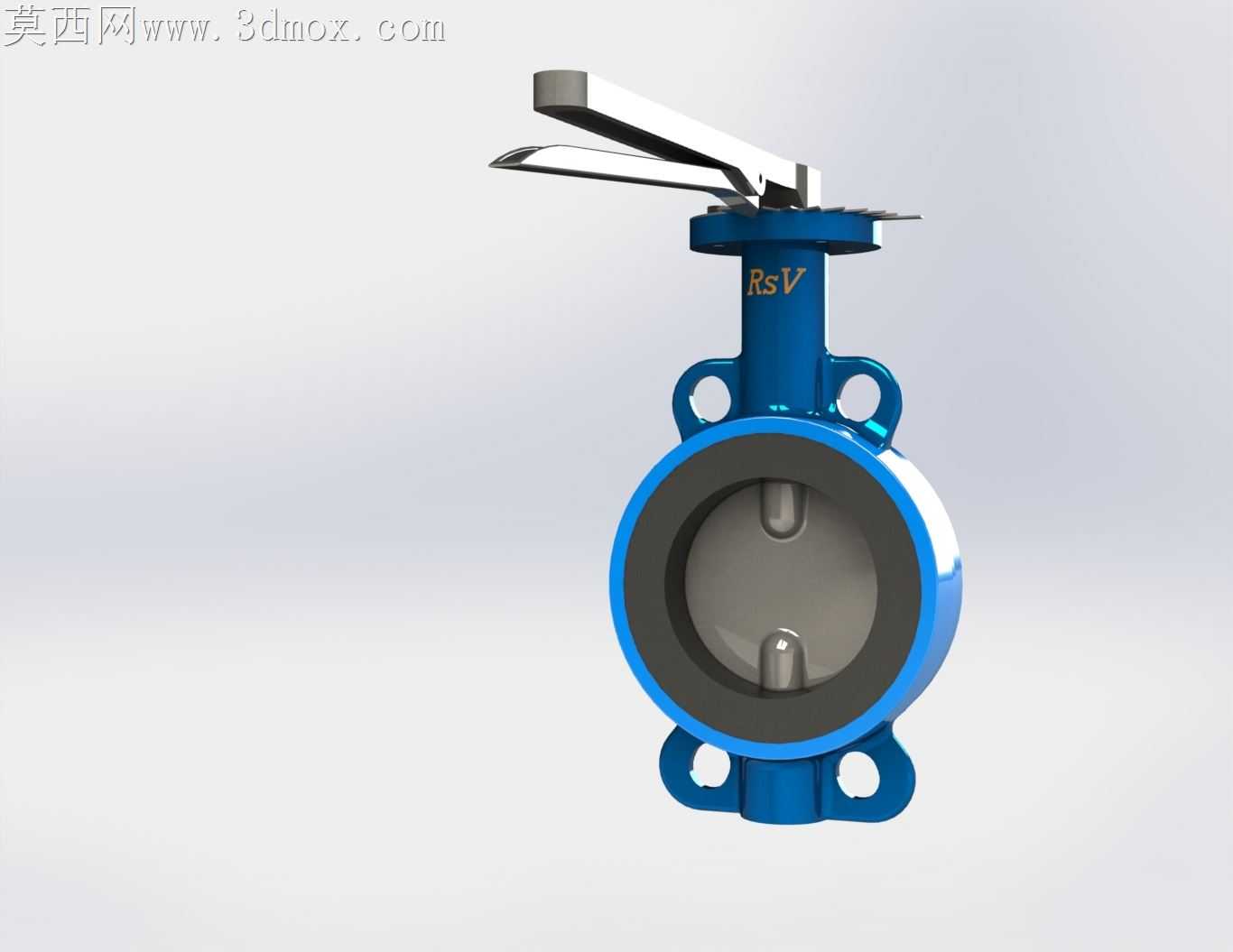

现场管路安装中,对夹式蝶阀最常出现的问题是阀座压合不均导致的内漏,以及手柄扳动时阀杆窜动带来的密封面磨损,这套结构在设计时直接对准这两个加工装配痛点做了细节调整。阀体四个安装耳孔做了同轴度公差收紧,耳孔背面预留0.2mm的铣平余量,避免现场安装时螺栓锁紧力不均拉扯阀体变形,挤压内部橡胶阀座出现局部压痕。阀杆与蝶板的连接位置没有采用传统的穿销固定,改用扁位加端面顶丝的锁紧结构,装配时不需要在阀板密封面附近开销孔,不会破坏密封面的完整圆弧面,也避免了销孔位置长期受流体冲刷出现的锈蚀卡滞。橡胶阀座的唇边厚度做了非等厚设计,靠近阀板转轴的位置唇边加厚0.3mm,补偿阀板转动时该位置的压紧量不足,阀板边缘做了R1.5的倒圆角处理,转动时不会切割橡胶阀座的唇边,能把软密封的使用寿命提升近四成。手柄的扳动位置做了防滑滚压纹理,末端的定位卡槽和阀体顶部的限位凸台做了间隙配合调整,扳到全开全关位置时不会出现过位撞击,也不会因为间隙过大出现开关位置虚位。阀颈位置的密封槽采用了双O圈布局,上下两个O圈的线径差0.5mm,装配时不会出现双圈挤切的问题,即使管路内有少量杂质进入阀颈缝隙,也不会顺着阀杆漏到外部。蝶板的过流面做了镜面抛光处理,流阻比普通铸造成型的蝶板低12%左右,输送含少量颗粒的流体时,不容易在阀板表面结垢挂壁。这套结构没有做多余的冗余设计,所有尺寸调整都围绕现场安装的容错率、长期使用的密封可靠性展开,加工时不需要特殊工装,普通数控车床和加工中心就能完成所有部件的加工,装配时的对位难度也比传统结构低很多,新手装配也能保证一次装配合格率在98%以上,不会出现装完之后扳动手柄卡滞、密封测试渗漏的问题。阀体外表面的喷塑层厚度控制在80-100μm,安装耳孔位置做了遮喷处理,避免喷塑层厚度影响安装时的对中精度,手柄采用冲压焊接结构,比铸铁手柄的抗摔性更强,现场施工时不小心磕碰也不会出现断裂掉块的问题。
