热成型验证用阴模压铸成型结构

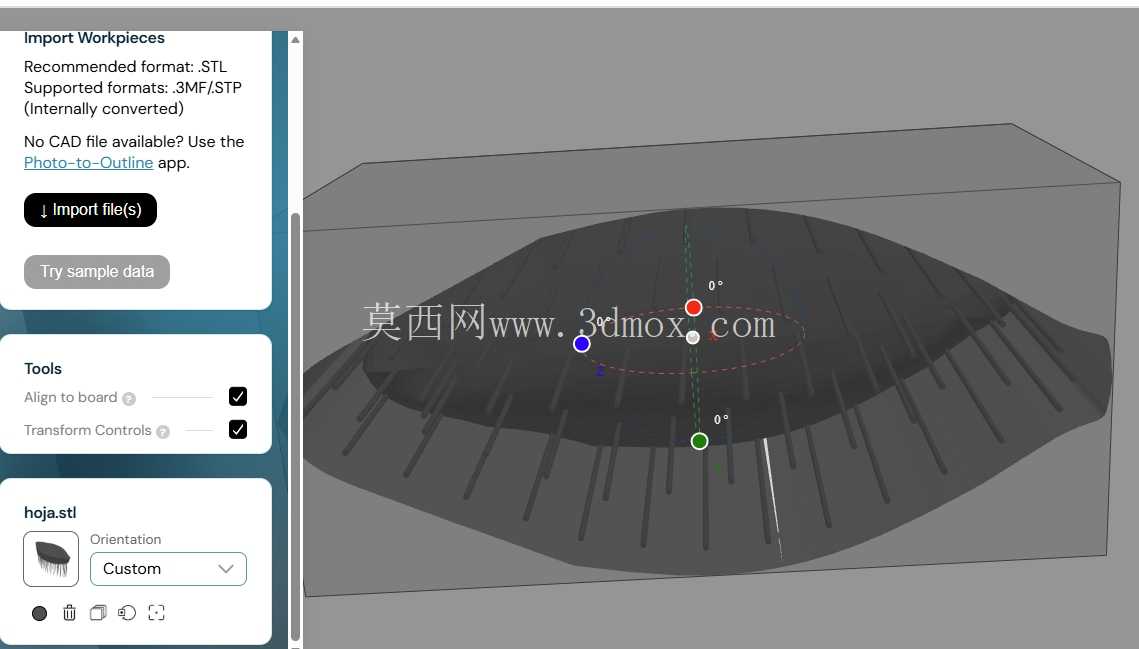

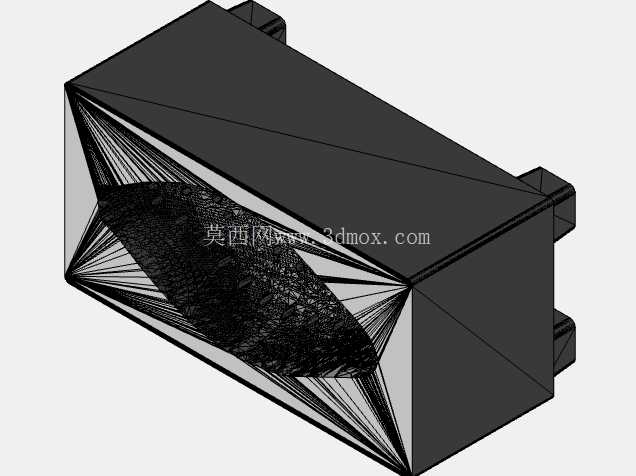

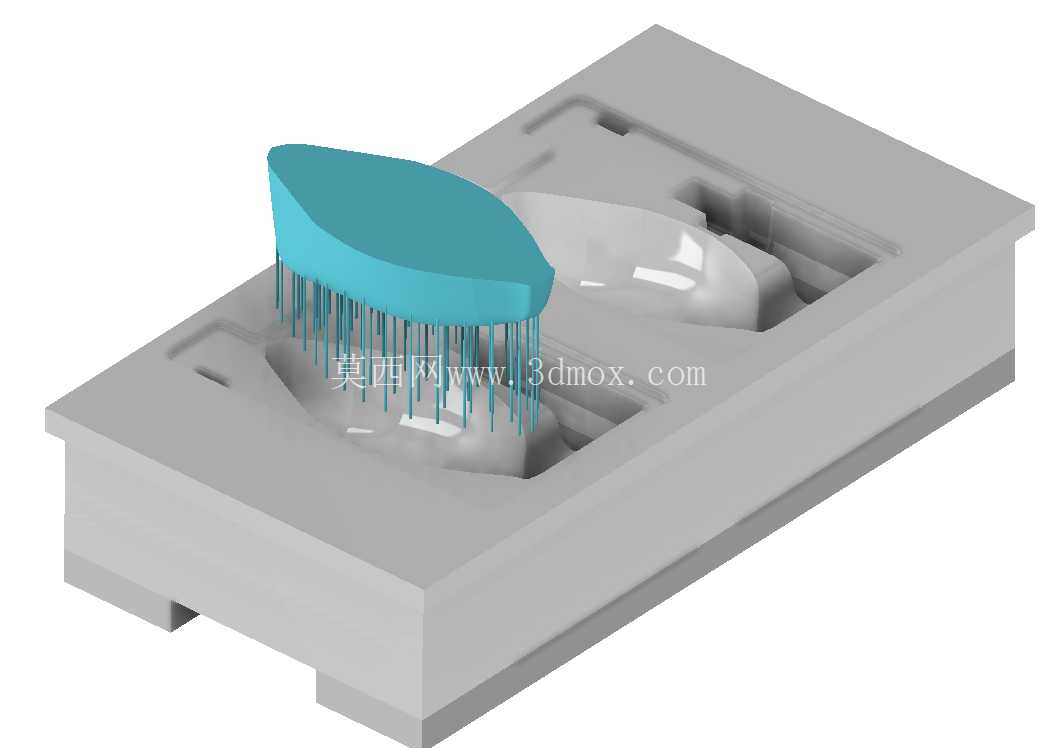

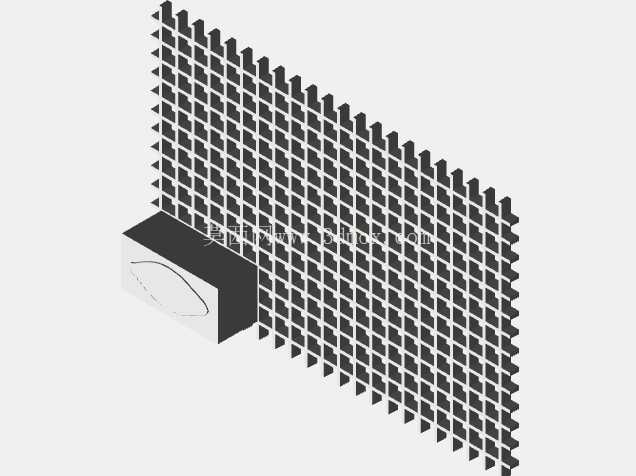

　　在小批量热成型零部件试制、模具前期验证环节，这类阴模结构承担着核心的试模校验作用，区别于量产阶段的硬质合金模具，该结构适配快速验证场景，可在不加工高成本金属模芯的前提下，完成成型压力、材料流动、排气效果的全流程校验。从结构设计逻辑来看，整个阴模以公模基准为设计起点，建模阶段先锁定公模的插入深度、配合间隙、成型面轮廓三个核心参数，通过参数化关联直接生成母模型腔，型腔侧壁的拔模斜度控制在1.2度，既保证成型后工件可顺利脱模，又不会因为斜度过大导致成型件尺寸偏差超出公差范围。

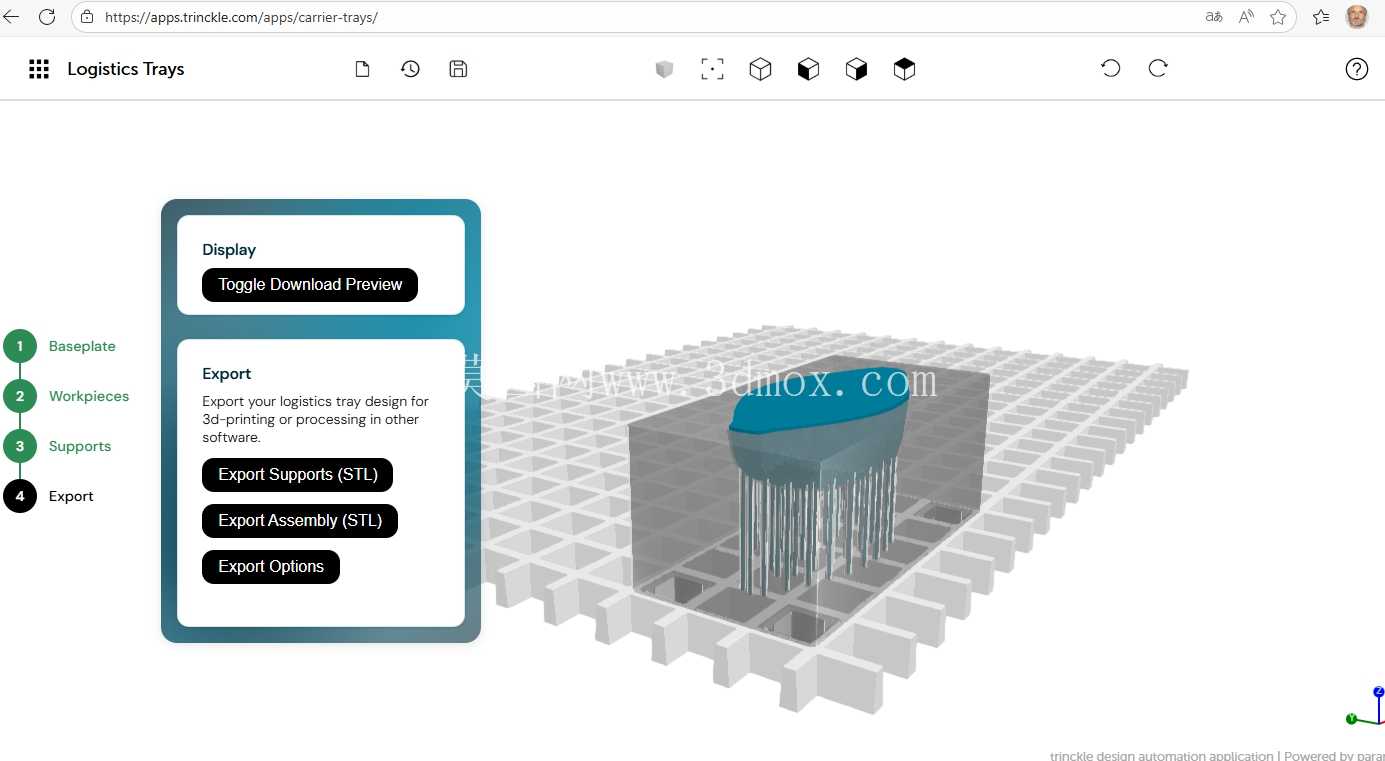

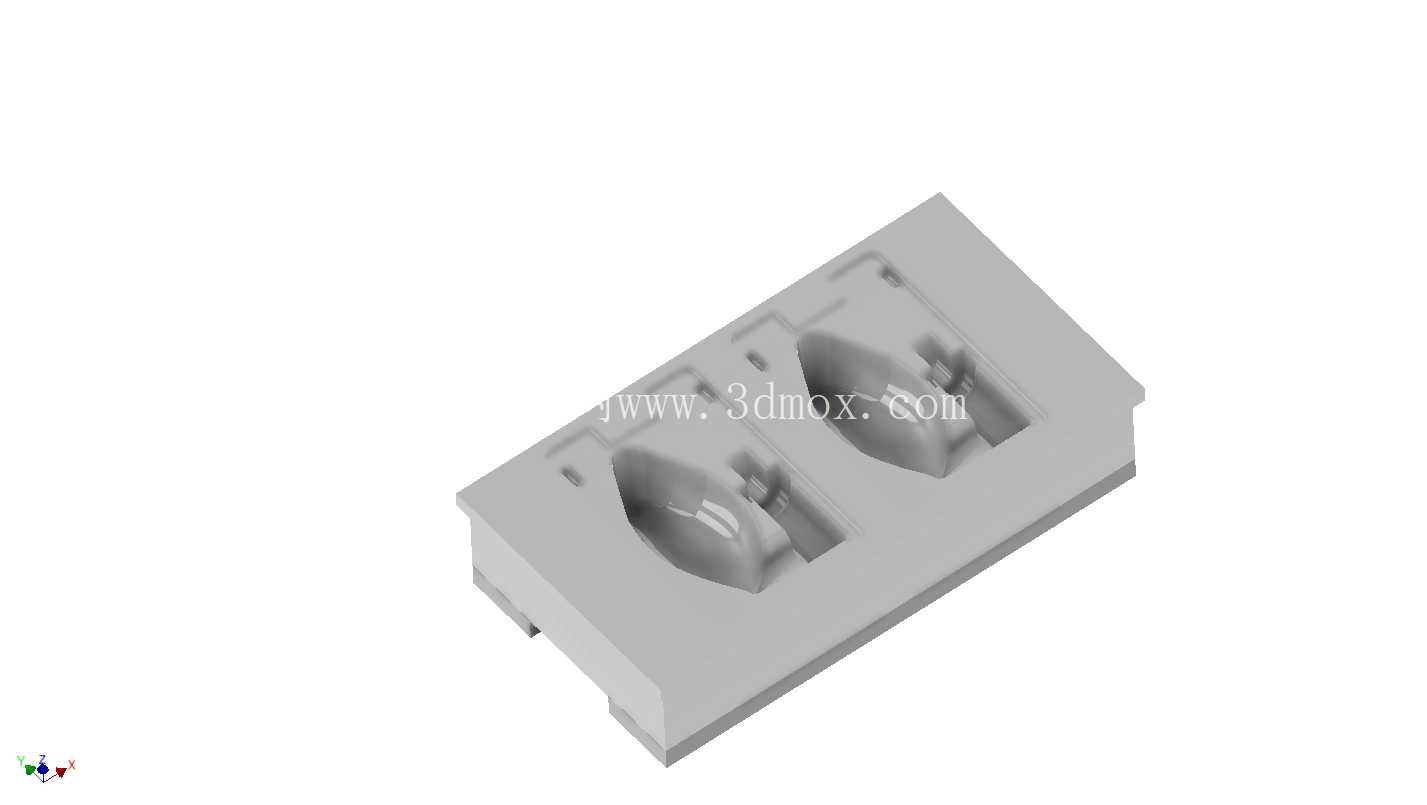

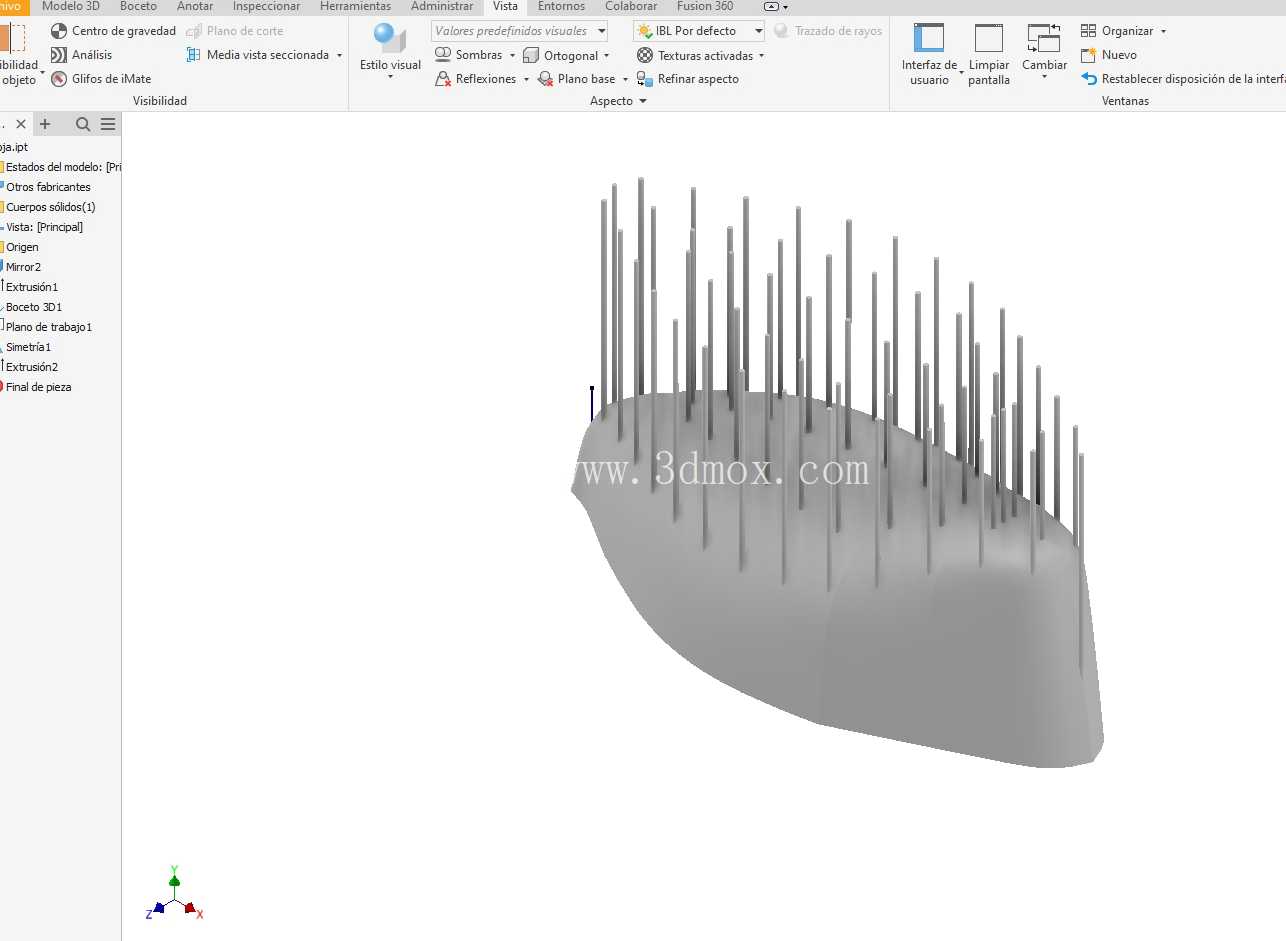

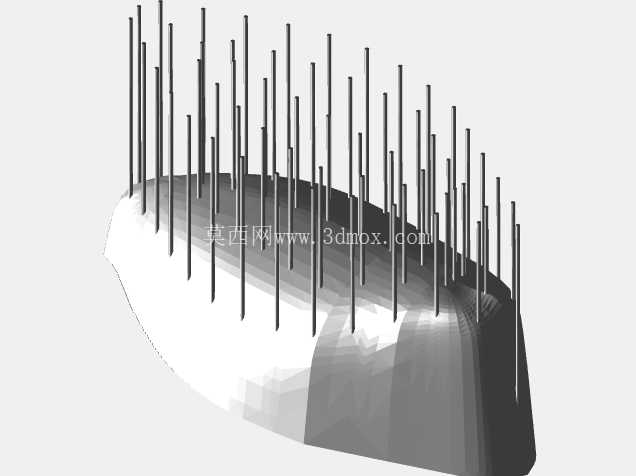

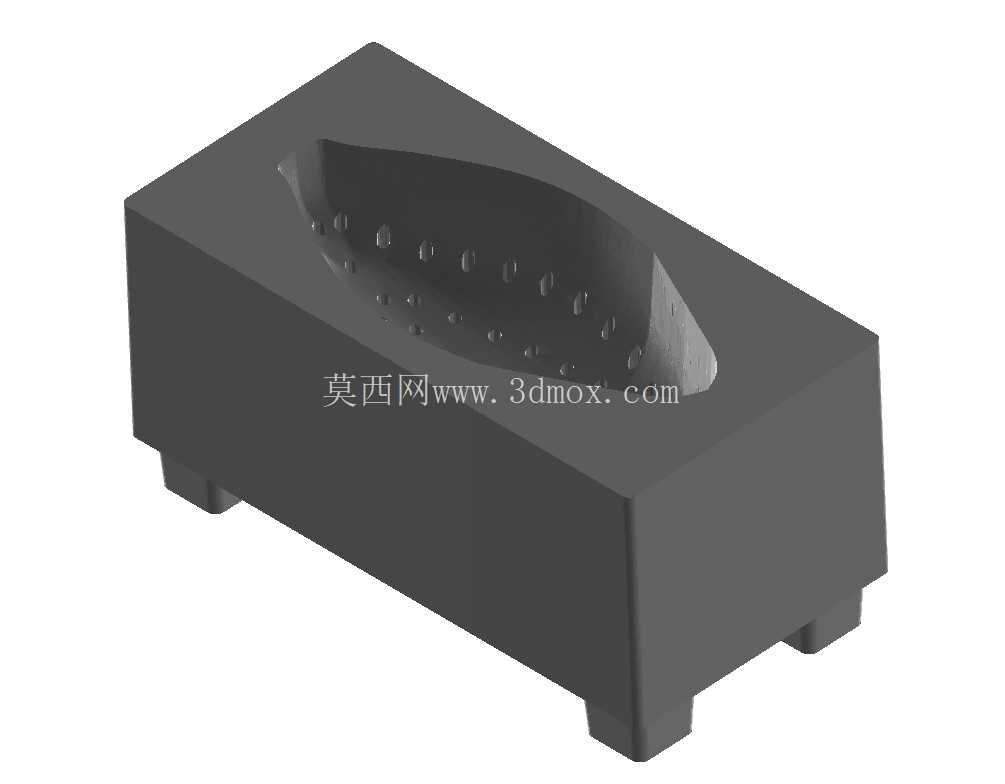

　　型腔底部均匀排布的微孔排气结构是整个设计的核心难点，这些孔径仅1mm的细长孔，需要贯穿模芯底部与外部排气通道连通，在热成型过程中，熔融态材料充型时，型腔内残留的空气可通过这些微孔快速排出，避免成型件内部出现气孔、填充不满、表面焦痕等缺陷。如果采用传统金属切削工艺加工这类微孔，需要使用高精度微孔钻床，单孔加工时间长，钻头损耗率高，且深孔加工过程中容易出现孔位偏斜、内壁粗糙度不达标等问题，而通过三维建模完成结构校验后，可直接采用增材制造工艺一次成型整个阴模结构，包括内部的排气微孔、型腔曲面、安装定位边，无需后续二次加工，大幅缩短试模周期。从安装边界来看，阴模的外周设置了10mm宽的定位法兰边，法兰边上均匀分布4个M6的安装沉孔，可直接固定在通用模架上，与公模的同轴度定位公差控制在0.05mm以内，合模时不会出现型腔错位的问题。阴模的总高度根据常用热成型设备的模架开模行程设计，预留了足够的取件空间，型腔深度可根据待验证工件的成型高度做参数化调整，不需要重新绘制整个模体结构，只需要修改型腔拉伸深度参数、对应调整排气孔的长度即可快速生成新的验证模型。

　　在实际应用场景中，这类阴模主要用于热塑性板材、低熔点合金压铸的前期工艺验证，工程师可通过快速制作的阴模，测试不同成型温度、压力参数下的材料成型效果，排查充型过程中可能出现的结构缺陷，提前优化量产模具的浇口位置、排气路径、冷却水路排布，避免直接开制量产钢模后出现设计问题造成高额改模成本。建模过程中，型腔的成型曲面完全与公模成型面做偏移配合，偏移量根据待成型材料的收缩率设置，不同材料对应不同的偏移参数，比如常用的PP类热成型材料收缩率取1.8%，铝合金压铸材料收缩率取0.8%，参数化的建模逻辑可快速切换适配不同材料的验证需求。

　　另外，阴模的侧壁设置了2mm深的密封槽，可安装耐高温密封圈，避免成型过程中出现溢料问题，密封槽的位置距离型腔上边缘5mm，不会影响合模面的贴合精度。整个模体的外部做了网格状加强筋结构，在保证模体整体强度的前提下，尽可能降低模体重量，减少增材制造过程中的材料消耗，加强筋的厚度设置为2mm，筋条间距15mm，可承受120℃成型温度下0.6MPa的成型压力，不会出现模体变形的问题。在排气孔的设计上，所有微孔的排布位置对应成型件的最后充型区域，也就是空气容易滞留的死角位置，孔的入口处做了0.2mm的倒角，避免成型过程中材料挤入排气孔造成堵塞，孔的出口端连接到模体外部的排气集槽，可外接抽真空装置，进一步提升充型过程中的排气效率，针对深度较大的成型区域，还额外增设了排气塞安装位，可根据验证需求加装多孔排气塞，解决深腔区域的排气难题。
