NW15规格RT型管路对接接头结构

　　在工业流体输送系统的管路布设作业中，硬管对接的可靠性直接决定整套管线的运行稳定性，这款NW15通径的RT型管路接头，正是针对中小通径刚性管路的对接需求开发的连接件，广泛适配气动控制回路、低压液压输送、洁净流体传输等场景的管路布设需求，在机床冷却管路、实验室气路、小型液压站配管、食品级流体输送管线中都能见到这类接头的应用。从实际使用场景来看，这类接头主要解决同通径硬管的无焊接对接需求，相比焊接式接头，它不需要现场动火作业，安装时不需要配备焊接设备，也不会产生焊渣残留污染管路内部，尤其适合后期维护频次较高、现场不允许动火作业的安装场景；相比卡套式接头，它的对接定位精度更高，拧紧后管路的同轴度偏差更小，在有一定振动的设备管路上使用时，

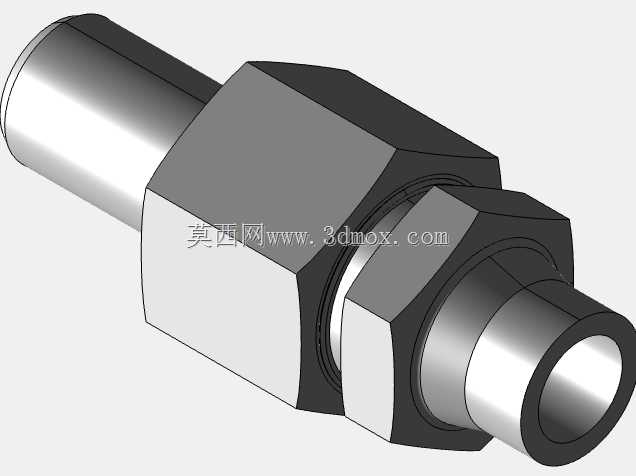

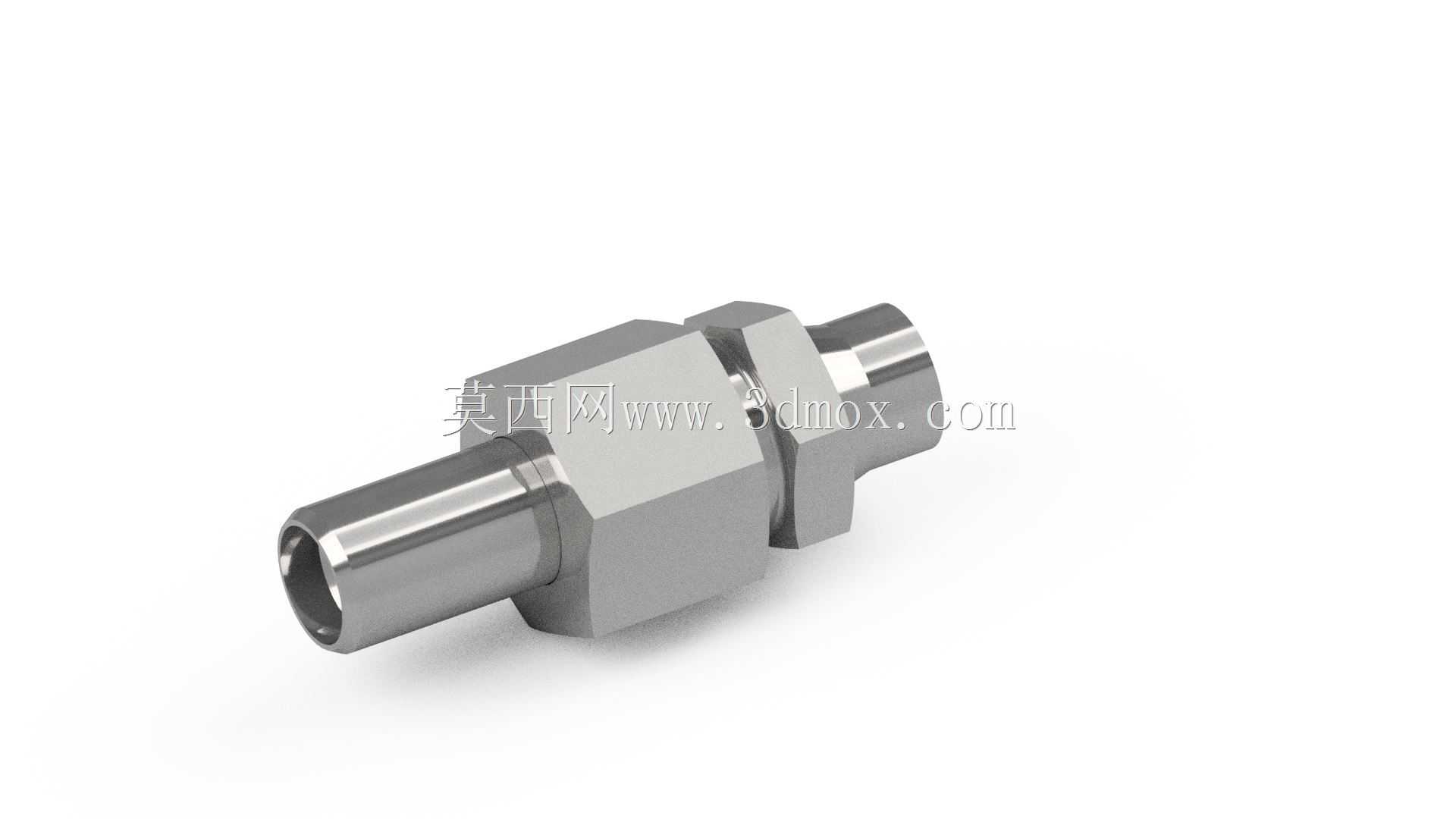

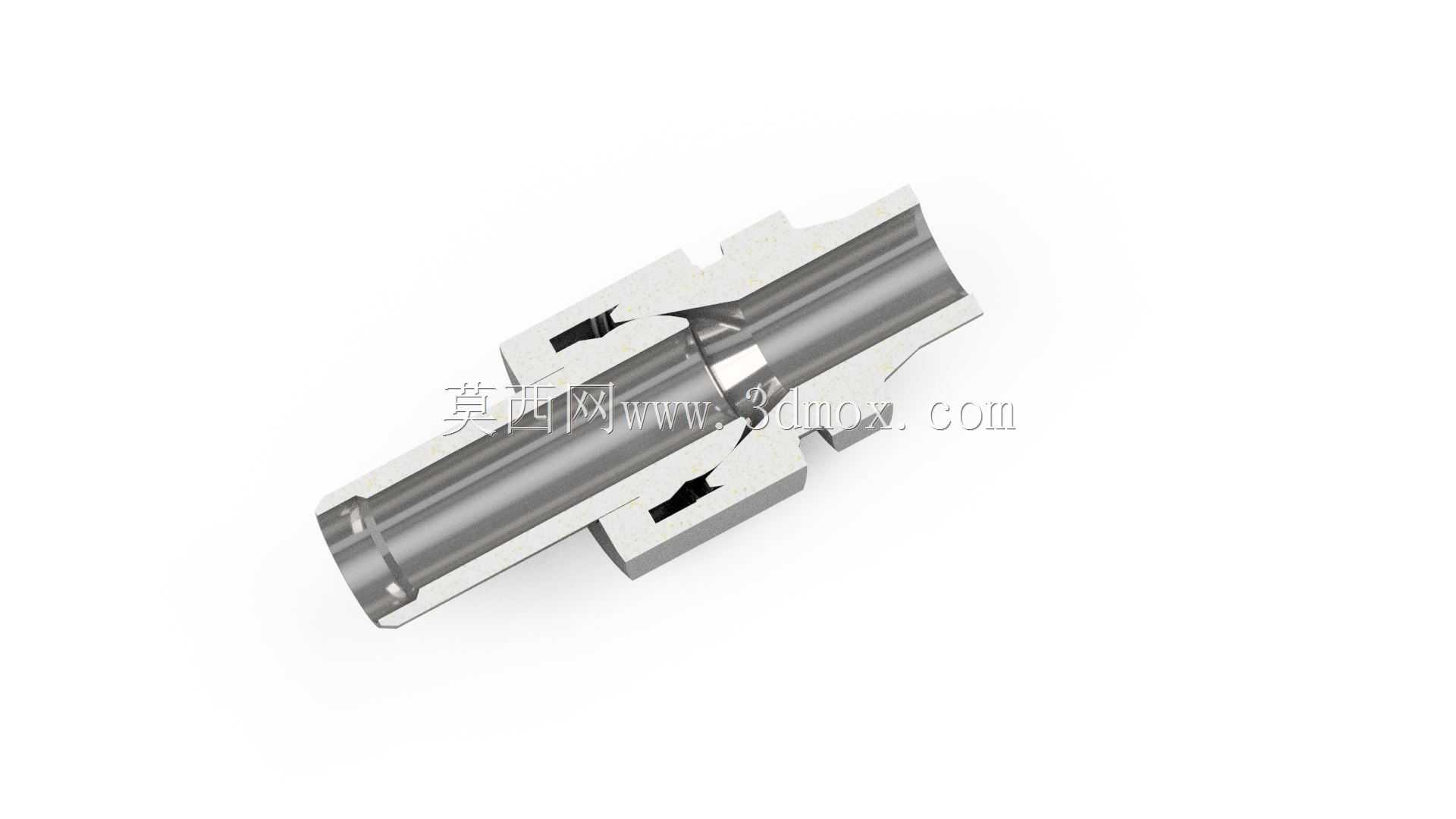

　　不容易出现管路偏移导致的密封失效问题。从结构设计逻辑来看，这款接头采用对称式双向对接结构，中间的六角本体是安装时的受力部位，标准对边宽度适配常规开口扳手、活动扳手的夹持尺寸，安装时不需要特制工装，现场作业人员用常规工具就能完成拧紧操作；两端的插接段长度经过精确核算，插入硬管后能保证足够的配合接触面积，不会因为插接深度不足导致管路受外力时脱落，也不会因为插接段过长导致管路安装时出现顶死、内部通径被遮挡的问题。接头内部的通径全程保持等径设计，没有突兀的缩径或者台阶结构，流体经过时的局部阻力损失更小，不会在接头位置形成紊流区，对于输送有少量微小颗粒的流体时，也不容易在接头位置出现颗粒沉积堵塞的问题。

　　两端的密封结构采用硬密封加辅助密封的组合设计，本体与对接螺母的配合面经过精密加工，表面粗糙度控制在合理区间，拧紧后金属接触面能形成足够的密封比压，配合预装的密封件，能在额定工作压力范围内实现无泄漏连接，不需要额外缠绕生料带或者涂抹密封胶，减少了现场安装的辅料消耗，也避免了密封辅料碎屑进入管路造成下游元件堵塞的风险。从安装边界尺寸来看，这款接头的整体长度控制在紧凑范围内，在管路排布空间受限的设备内部布设时，不会占用过多的安装空间，六角本体的最大外径经过优化，相邻两个接头并排安装时，扳手的操作空间足够，不会出现相邻接头互相干涉导致无法拧紧的问题；两端插接段的外径公差严格匹配对应规格硬管的内径公差范围，装配时的插入阻力适中，

　　既能保证手动就能将管路推到定位位置，又不会因为配合间隙过大导致密封失效。在实际选型适配时，需要注意对接硬管的壁厚要匹配接头的锁紧范围，硬管的端面需要切割平整并去除毛刺，避免端面毛刺划伤密封面导致泄漏；安装拧紧时需要按照对应的扭矩要求操作，既不能扭矩不足导致密封压合不够出现泄漏，也不能扭矩过大导致螺纹滑牙或者本体变形。这类接头在长期使用过程中，只要安装时操作规范，基本不需要日常维护，在需要拆解管路进行设备维护时，松开两端的锁紧螺母就能将接头从管路上拆下，重复安装使用时只要密封面没有出现磕碰损伤，就能继续保持可靠的密封性能，相比一次性压接式接头，它的可重复使用性更好，能有效降低设备后期维护的配件成本。在三维建模过程中，这类接头的建模重点在于各段同轴度的保证，六角本体的对边尺寸、对角尺寸要符合紧固件的通用标准，两端插接段的同轴度公差要控制在合理范围内，建模时需要还原密封槽的位置与尺寸、螺纹段的长度与退刀槽结构，保证导出的模型能直接用于管路排布的干涉检查、安装工装的设计适配，避免实际安装时出现尺寸不匹配的问题。
