圆瓶类半自动贴标设备结构设计方案

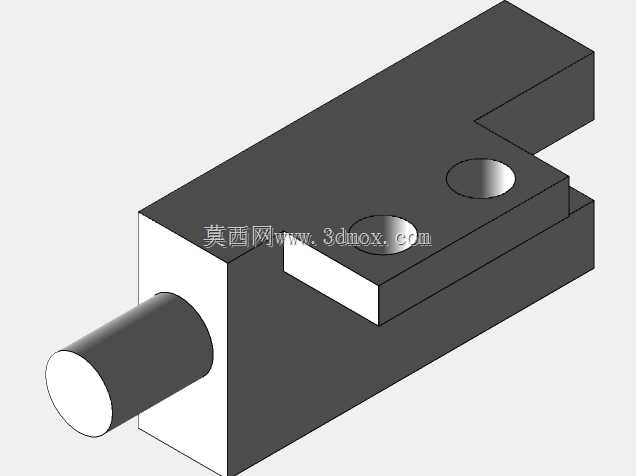

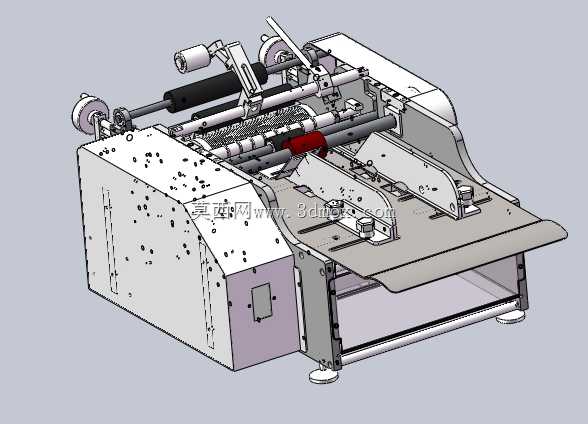

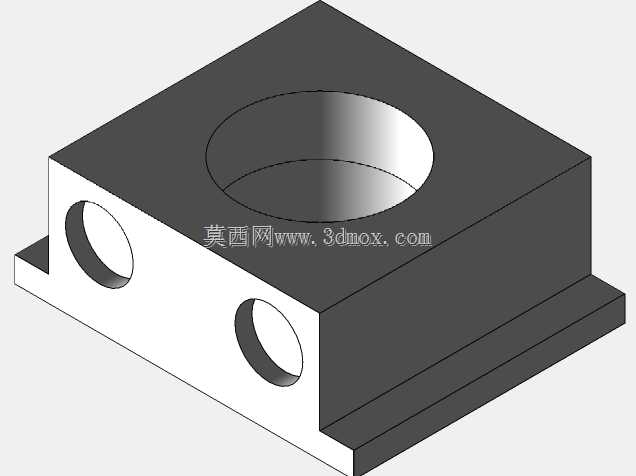

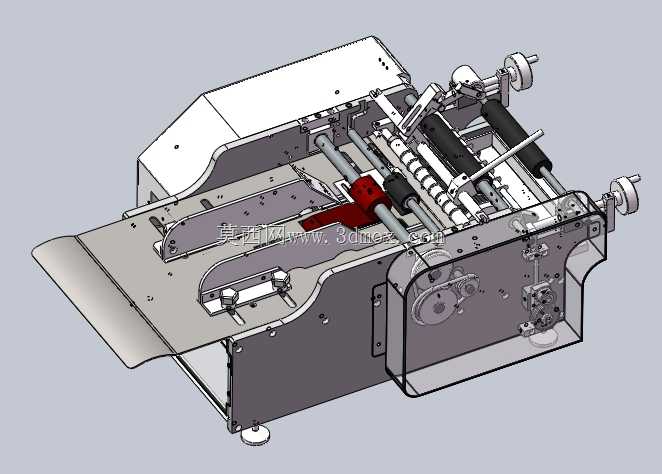

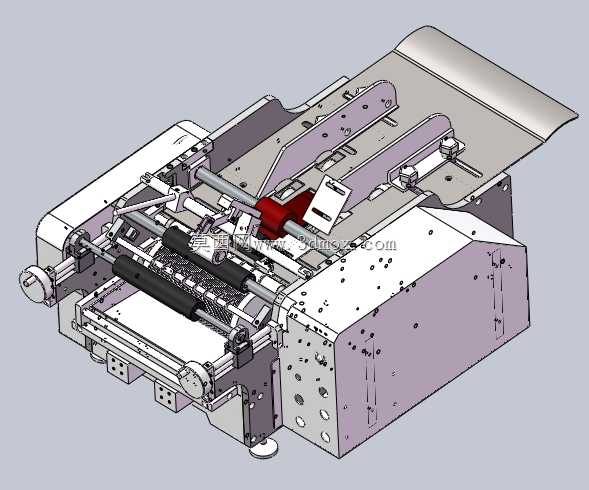

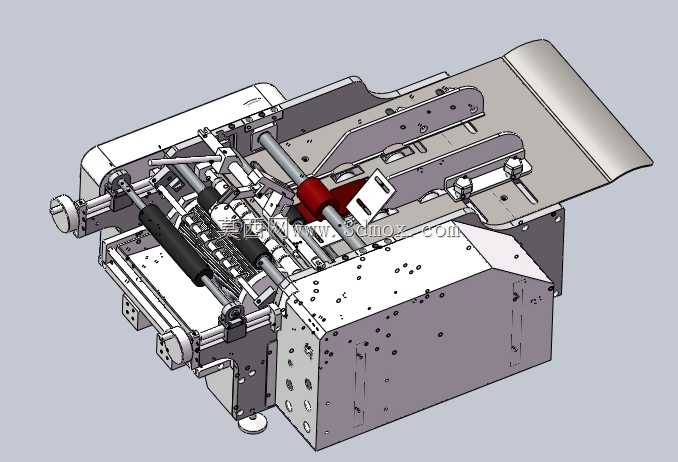

刚拿到小批量酒水、食品产线贴标需求的时候，最先要解决的就是小订单换型频繁的问题，之前做的全自动机型换一次标版要调四十多分钟，中小批次根本耗不起这个时间。最初打样的送标辊轴公差留了0.12mm，跑起来标签走偏蹭到侧边导板，边缘刮出毛边，贴到瓶身上有细碎翘边，后来把辊轴配合公差压到0.05mm，还在导料槽两侧加了可调式限位弹片，换不同宽度标签的时候不用拆零件，拧两个旋钮就能对位。之前跨软件转档的时候，标仓翻盖的曲面衔接处丢了两个定位卡扣的装配面，导进来的零件装上去翻盖晃荡，后来重新补了卡扣的限位台阶，还在翻盖和机身的铰接处加了阻尼垫片，掀开换标签的时候不会自己砸下来夹手。做结构取舍的时候特意放弃了复杂的全自动分瓶机构，毕竟中小订单很多时候是人工放瓶，加了分瓶结构反而占地方，还多了故障点，现在的结构接流水线的时候只要加个简单的接驳导槽就能用，单机用的时候人工放瓶也顺手。贴标滚压辊特意选了带微弹性的包胶材质，压在玻璃圆瓶上不会留划痕，走标路径上的剥标板角度调了七次，最开始角度太陡标签提前翘边，角度太平标签剥不下来，最后定在28度的时候，标签能平稳脱离底纸，刚好贴到瓶身接触位，不会产生气泡和丝条状条纹。之前试机的时候出现过底纸收卷打滑的问题，标签走了一半底纸堆在导辊处，后来把收卷轴的阻尼系数调到和送标轴同步，还加了个底纸张力检测弹片，张力不够的时候会自动顶紧收卷轮，不会出现断标、漏贴的情况。整个设备的支撑脚都加了可调式橡胶垫，放在车间不平整的地面上也能调平，不会因为机身震动导致贴标位置偏移。之前考虑过加视觉对位模块，后来算下来成本翻了三倍，对于中小食品、酒水客户来说没必要，现在的机械定位精度已经能控制在0.5mm以内，完全满足这类产品的贴标要求，没有废料产生，比人工贴标效率高了四倍多，换型时间压缩到五分钟以内，不管是单机离线用还是接流水线连机生产都适配。
