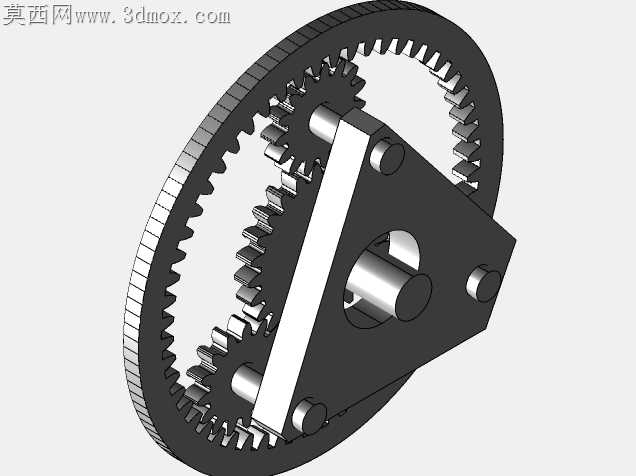

行星轮系的加工适配一直是自动变速系统量产环节的核心痛点,内齿圈的齿形精度、行星轮轴的同轴度偏差、行星架的安装孔位公差,任何一项参数失控,都会直接导致传动卡滞、啮合异响,甚至在高转速工况下出现轮齿崩裂的失效问题。这套周转轮系的结构设计,完全围绕量产加工的工艺可行性做了针对性调整,没有为了追求纸面参数的极致紧凑牺牲加工良率。内齿圈的齿顶修缘量控制在0.02-0.03mm区间,既避免了加工时插齿刀退刀带来的齿根应力集中,又能抵消行星轮啮合时的轴向窜动带来的冲击,不需要额外增加止推垫片就能控制啮合侧隙在合理范围。行星架上的三个行星轮轴安装孔,采用了同基准一次装夹镗孔的工艺设计,孔位的位置度公差放宽到0.015mm,刚好匹配普通数控镗床的加工精度上限,不需要使用高精度五轴设备就能达到装配要求,大幅降低了单件加工成本。行星轮与轴的配合面没有采用过盈配合设计,而是选用间隙配合加固体润滑涂层的方案,压装时不会出现轴件变形导致的行星轮转动卡滞,也省去了过盈配合需要的液氮冷装工序,装配线的作业效率能提升近四成。内齿圈的外圆没有设计多余的减重槽,规则的圆柱面可以直接用三爪卡盘装夹加工,不需要定制专用夹具,换产时的夹具调整时间压缩到原来的三分之一。齿圈与行星架的定位止口设计在齿圈端面内侧,加工时可以和齿形一次装夹完成车削,定位精度不受二次装夹的偏差影响,装配时不需要反复调整齿侧间隙就能达到啮合要求。三个行星轮的齿厚偏差做了分组匹配设计,同一组轮系内的行星轮齿厚差控制在0.005mm以内,既降低了单个齿轮的加工精度要求,又能保证三个行星轮均匀分担传动载荷,不会出现单轮过载磨损的问题。系杆的三角支撑板做了等厚度设计,板材下料后直接数控铣削成型,不需要锻打毛坯,材料利用率提升了近25%,加工时的切削余量也更均匀,不会出现薄壁位置加工变形的问题。输出轴的轴肩位置做了圆弧过渡,没有采用直角台阶,车削加工时不会出现应力集中的刀痕缺口,热处理后的轴件疲劳强度能提升15%以上,适配自动变速器频繁变扭的工况需求。
