汽车白车身侧围加强钣金结构设计

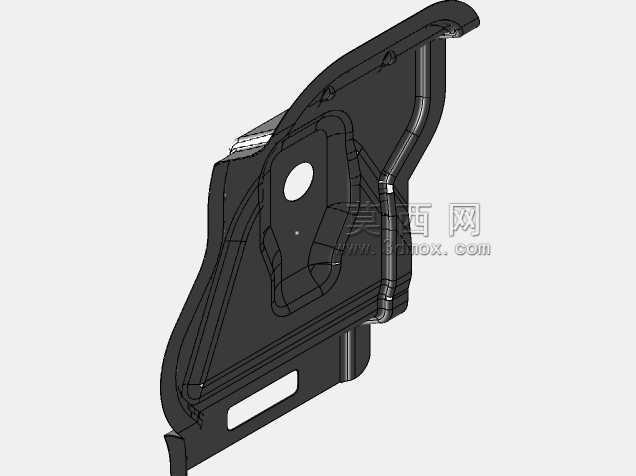

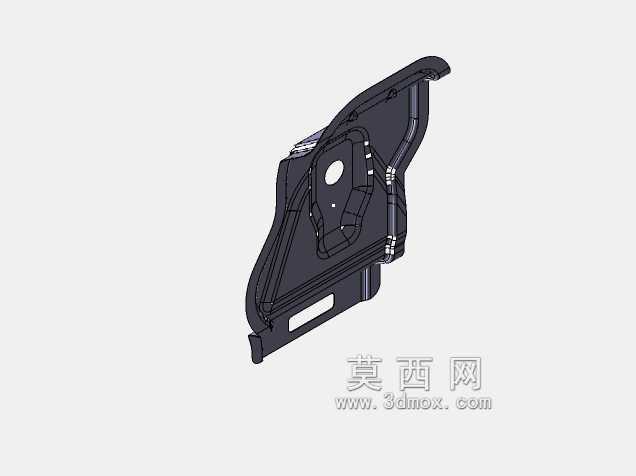

　　日常做车身结构开发时，这类侧围区域的钣金加强件是白车身刚度匹配里很容易被忽略但实际影响很大的零件，很多新手做结构时只关注外覆盖件的曲面光顺，往往忽略内侧加强板的传力路径设计，最后做CAE分析时才发现局部刚度不足，还要反复修改造型边界，耽误项目节点。这个零件的安装位置位于白车身侧围内板与外板之间的空腔区域，主要承担车门铰链安装点的载荷分散、侧碰时的力流传导，以及车身扭转工况下的局部刚度补强作用，实际装车后会被外覆盖件完全包裹，不参与外观面构成，因此设计时不需要考虑A级曲面要求，所有结构特征都以力学性能、安装适配性、冲压工艺性为核心导向。从结构形态上看，零件整体采用随形曲面设计，完全贴合侧围内板的安装型面，

　　避免出现装配间隙导致的应力集中，主体采用不等厚的冲压成型思路，在铰链安装对应区域做了局部沉台与加强筋设计，沉台深度控制在3.2mm，既保证安装螺栓的焊接空间，又不会因为沉台过深导致冲压时出现板材拉裂缺陷；零件边缘设计了连续的点焊翻边，翻边宽度统一为12mm，匹配车身焊装线的点焊枪作业空间，相邻焊点间距控制在45-55mm区间，符合白车身点焊的通用工艺规范，避免出现焊点过密导致的板材变形，或是焊点过疏导致的连接强度不足问题。零件上预留的圆形通孔是线束过孔，孔径18mm，边缘做了1mm的翻边处理，一方面提升孔位局部刚度，另一方面避免锐边割伤穿过的车身线束，孔位位置完全对齐侧围内板的线束走向，不需要额外增加线束固定支架，减少整车零件数量。

　　下方的长条形开孔是减重孔，在保证整体刚度满足要求的前提下，通过拓扑优化确定开孔位置与尺寸，相比实心板材结构减重12%左右，同时开孔边缘做了内凹的圆弧过渡，避免应力集中在开孔边角位置，在侧碰工况下不会从开孔位置出现撕裂失效。设计这类钣金件时，首先要确认的是安装边界，所有安装点的位置必须和周边件的数模做公差叠加分析，比如和车门铰链的安装面平面度公差要控制在0.2mm以内，否则会导致车门装配后出现下沉、密封间隙不均的问题；和侧围内板的贴合面间隙不能超过0.5mm，否则点焊时会出现虚焊，影响连接强度。冲压工艺性方面，零件的所有折弯圆角都做了R2以上的处理，避免折弯时出现板材开裂，拔模角度统一设置为3度，满足冲压模具的脱模要求，

　　不需要额外增加侧抽芯结构，能有效降低模具开发成本。在实际装车场景中，这个零件会先在焊装分拼工位和侧围内板焊接成侧围分总成，之后再和白车身其他总成进行总拼，焊接完成后需要经过三坐标检测，确认所有安装点的位置度公差在±0.3mm以内，才能进入下一道涂装工序。很多人做这类内钣金设计时容易犯的错误是过度追求强度而把零件做的过厚过重，或是为了减重随意开孔破坏传力路径，实际上这类加强件的设计核心是让力流顺着零件的加强筋平顺传递，在载荷集中的区域做局部加厚或是增加加强结构，在非承载区域合理开孔减重，平衡刚度、重量、成本三者的关系。另外这个零件的表面不需要做外观处理，只要保证冲压后没有毛刺、开裂、起皱等缺陷即可，焊接边缘的毛刺高度要控制在0.1mm以内，避免涂装时出现电泳不良的问题，影响车身的防腐性能。在做数模校验阶段，还要模拟零件的冲压成型过程，检查是否存在起皱、拉裂、回弹超差的风险，提前对型面做回弹补偿，减少后期模具调试的周期，毕竟车身钣金件的模具调试往往占用整个项目开发周期近三分之一的时间，前期设计时考虑越充分，后期整改的工作量就越小。
