金属加工用麻花钻三维结构设计

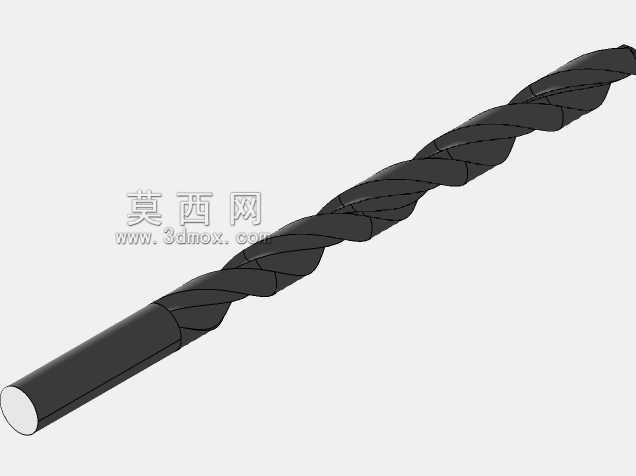

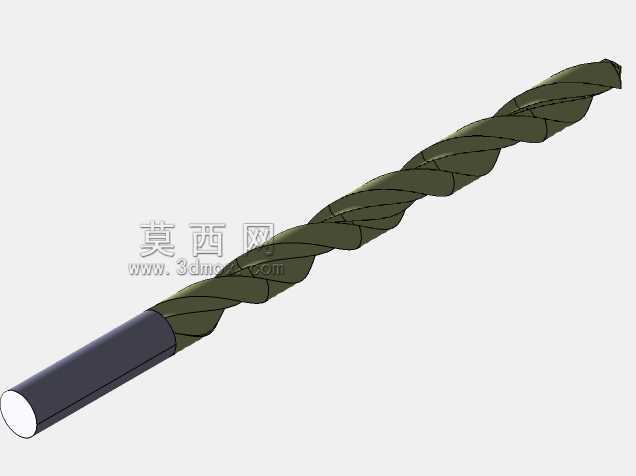

　　在常规金属切削加工场景里，孔加工占所有机加工工序的三成以上，而麻花钻是孔加工环节应用最广的切削刀具，不管是台式钻床、立式加工中心、摇臂钻床还是手持电钻，都能见到这类刀具的身影。日常做结构设计的时候，很多工装夹具、非标设备的安装孔位验证，都需要先把钻头的三维模型装配进去，模拟加工时的刀具行程、排屑空间，避免实际加工时出现刀具干涉、孔位超差的问题。这款钻头的结构完全遵循标准麻花钻的几何参数设计，整体分为钻柄、钻身、切削部分三个功能段，钻柄部分采用直柄结构，适配市面上绝大多数通用钻夹头的装夹范围，装夹时的夹持长度预留了足够的安全余量，避免高速旋转时出现打滑、摆偏的问题。钻身部分的螺旋槽是整个钻头设计的核心，

　　螺旋角的取值参考了普通钢材加工的通用参数，既保证切屑能够顺着螺旋槽顺畅排出，不会在孔内堆积造成堵屑、烧刀，也兼顾了钻芯的结构强度，不会因为槽深过大导致钻身刚性不足，加工深孔时出现钻偏、断钻的情况。切削部分的两个主切削刃做了对称设计，横刃的宽度也按照标准参数做了优化，实际钻孔时两个刃口受力均匀，不会出现单刃切削导致的孔口椭圆、孔径超差问题。做三维建模的时候，螺旋槽的扫掠轨迹是整个建模过程的难点，需要先确定钻芯厚度的渐变规律——从切削端到钻柄端，钻芯厚度逐步增加，这样既保证了切削端的排屑空间，又能提升钻身整体的抗扭刚性，毕竟钻孔时钻柄端需要传递全部的切削扭矩，钻芯厚度不足很容易在大进给量加工时出现扭断裂刀的问题。从安装边界来看，

　　这款直柄钻头的外圆直径公差按照通用级钻头的标准设计，和钻夹头的夹持孔配合间隙控制在合理范围，装配到设备主轴上之后，刀具的径向跳动量能够满足普通精度孔的加工要求，不需要额外做动平衡调整就能直接用于常规钢件、铸铁件的钻孔加工。实际生产场景里，这类钻头主要用于实体材料上的预制孔加工、螺纹底孔加工、销钉孔加工，不管是普通碳钢、铸铁还是有色金属材料，只要调整对应的切削参数，都能获得稳定的加工质量。建模过程中特意还原了钻头刃带的结构，两条对称的刃带沿着螺旋槽方向分布，一方面能够在钻孔时起到导向作用，保证孔的直线度，另一方面也能减少钻身和孔壁的摩擦，降低加工时的切削热，延长刀具的使用寿命。很多刚接触机加工的设计人员容易忽略钻头的排屑空间设计，

　　在做夹具干涉验证的时候，往往只考虑钻头的直径参数，不预留螺旋槽的排屑余量，实际加工时切屑排不出来，很容易刮伤已加工的孔壁，甚至造成钻头崩损。这个三维模型完整还原了钻头的所有几何特征，不管是做加工工艺仿真、刀具路径验证，还是做钻削工装的结构设计，都能直接调用，不需要再额外修正几何参数。另外，钻尖部分的顶角也是按照通用加工参数设计的，这个角度的取值平衡了切削刃的长度和轴向进给力，顶角过大的话轴向抗力会明显增加，小功率设备加工时容易出现闷车；顶角过小的话切削刃太长，钻尖的刚性不足，加工硬材料时很容易崩刃。从结构细节来看，螺旋槽的表面过渡全部做了顺滑处理，没有建模时常见的棱角、碎面问题，导入到各类三维仿真软件里都能正常做布尔运算、装配约束，不会出现几何错误导致的仿真失败。很多设备组装环节需要预留刀具的操作空间，比如在密集排布的安装板上钻孔，相邻的元器件、结构件之间的间隙很小，这时候就需要把钻头模型装配进去，模拟整个钻孔行程中刀具和周边零件的位置关系，确认不会发生碰撞之后再敲定最终的结构布局，避免零件加工完成之后才发现操作空间不足，导致现场装配时需要二次修配，浪费加工成本和装配周期。
