快装式开口销连接接头结构设计

　　在流体输送管路、气动执行机构配套、小型设备模块化快装结构的现场装配场景里，这类带开口销锁止的接头是兼顾装拆效率与连接可靠性的典型连接件，很多需要频繁拆换管路、调整执行元件工位的轻工自动化生产线、小型液压试验台架上，都能见到这类结构的应用。不同于传统螺纹接头需要预留足够的扳手操作空间，也不同于卡套接头对装配人员的拧紧力矩控制有较高要求，这种开口销锁止的接头在装配时不需要额外的工装工具，只需要将对接端插入对应配合位，穿入开口销完成径向锁止即可完成固定，单人即可在狭小的设备安装空间内完成全部装拆操作，特别适合设备后期运维时需要快速更换易损管路元件的场景。

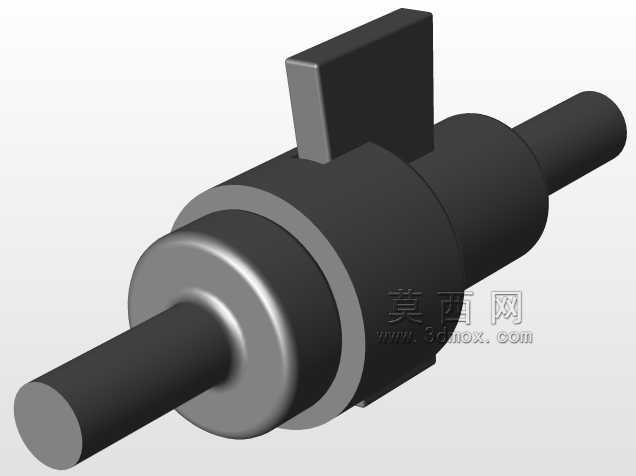

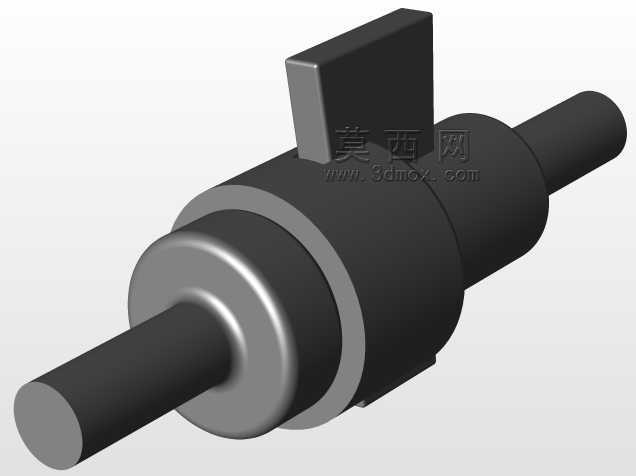

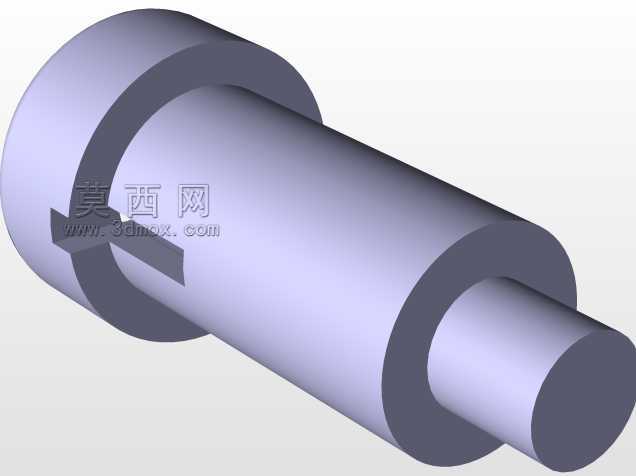

　　从功能特性上看，这个接头的核心作用是实现两段同径柱状连接件的轴向固定，同时通过开口销的径向穿设，抵消管路内部介质压力产生的轴向脱开力，也能承受设备运行过程中产生的小幅径向振动载荷。接头主体采用阶梯轴式的结构设计，中间的环形凸台是轴向定位的基准面，装配时凸台的两个端面分别抵靠两侧对接件的端面，既可以控制对接件的插入深度，保证两侧管路的同轴度，也能将轴向载荷均匀分散到凸台端面上，避免局部应力集中造成的接头变形。两侧的圆柱插接段采用统一的外径公差设计，和对接件的内孔采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既可以保证插接时的顺畅度，不会因为加工公差造成装配卡滞，也能避免间隙过大带来的同轴度偏差，减少管路运行过程中的偏磨问题。

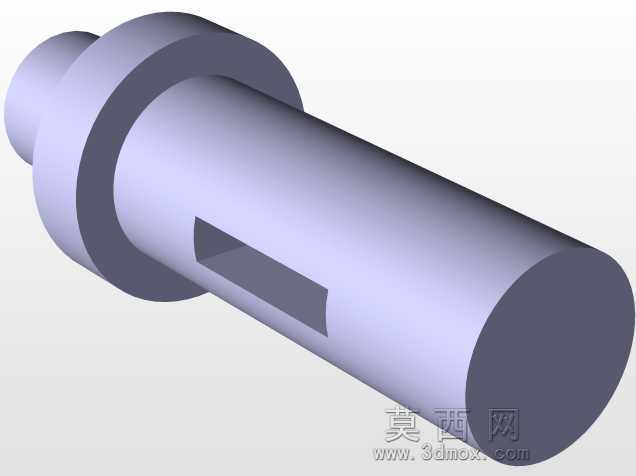

　　设计思路上，这个结构没有采用复杂的锁止机构，而是利用开口销的剪切强度来承担轴向脱开载荷，这种设计的优势在于结构零件数量极少，整个接头组件只有主体接头和开口销两个零件，没有多余的弹性元件、锁紧垫片这类易损件，长期使用的故障率极低。开口销的安装位设置在接头主体中部凸台旁的径向通孔内，通孔的位置经过受力校核，距离插接段端面的距离足够保证插接件的壁厚强度，不会因为开孔造成插接段的结构强度削弱。开口销采用折弯式的标准件结构，穿入通孔后将尾部的两个支脚掰开抵靠在接头外壁上，就可以防止开口销在振动过程中自行脱出，不需要额外的防松结构。

　　从安装边界的尺寸来看，接头主体的最大外径就是中间环形凸台的外径，这个尺寸决定了安装时需要预留的径向操作空间，因为装配时不需要转动接头，只需要沿轴向推入对接位，所以径向只需要预留出能放入手指穿设开口销的空间即可，相比同规格的螺纹接头，需要的安装空间缩小了近40%，特别适合集成度较高、内部管路排布密集的小型设备内部使用。两侧插接段的长度根据常用的管路插入深度设计，保证插入后对接件的端面刚好抵靠到中间凸台，不会出现插入过深造成的管路通径缩小，也不会因为插入过浅造成连接强度不足。开口销的长度比接头主体的最大外径长10mm左右，保证穿入后两端有足够的长度可以折弯锁止，同时不会因为过长突出太多，和周边的其他零部件产生运动干涉。

　　在实际选型应用时，这类接头通常用于工作压力不超过1.6MPa的气动管路、低压润滑管路的连接，因为开口销的剪切强度有限，不适合高压液压系统的大载荷连接场景。装配时需要注意对接件内孔的倒角处理，在插接段入口处加工15度的导入倒角，既可以方便装配时的快速对中，也可以避免插接时的锐边刮伤对接件内孔的密封层，如果是用于有密封要求的流体输送场景，只需要在插接段上加装对应规格的O型密封圈，就可以实现无泄漏的密封连接，不需要额外的密封填料。日常运维时，检查的重点就是开口销的锁止状态，确认两个支脚都处于折弯贴靠接头外壁的状态，没有出现断裂、脱出的问题，就可以保证接头的连接可靠性，不需要定期做拧紧力矩的复核，大幅降低了设备的日常维护工作量。
