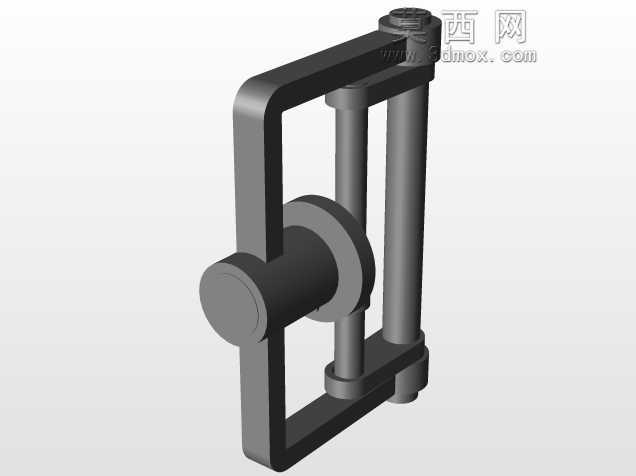

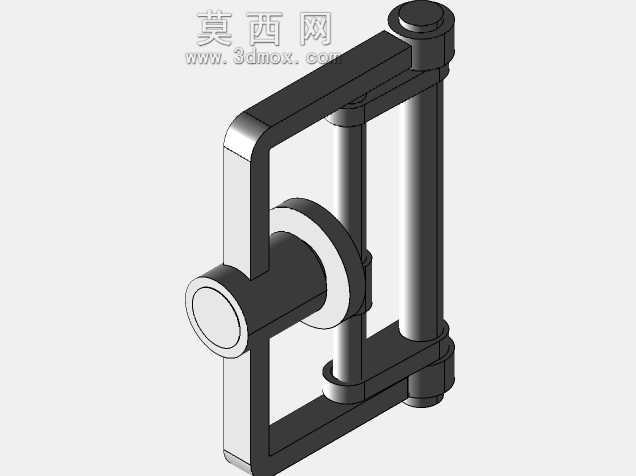

旋转往复转换振荡机构三维结构

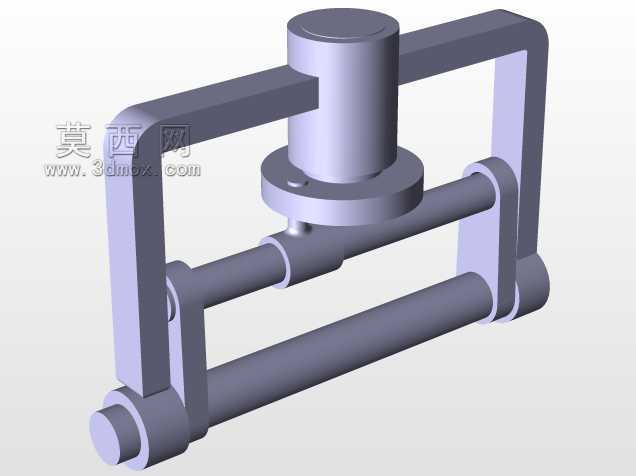

　　在轻工自动化生产线、小型物料筛分设备、纺织机械的送料驱动单元里，经常需要把连续旋转的动力输入，转换为特定频率的往复振荡输出，这类转换机构的设计合理性，直接决定了整套设备的运行稳定性与末端执行件的动作精度。这套振荡机构的核心设计逻辑，是通过框架式摆臂与双平行导杆的配合，将上部旋转轴的圆周运动，拆解为导杆轴向的高频往复振荡，同时抵消旋转过程中产生的径向偏载力，避免传动过程中出现卡滞、异响等常见问题。从安装边界来看，上部的旋转输入轴采用带法兰的圆柱安装座设计，法兰盘上预留了两个定位销孔，可直接与驱动端的轴承座端面配合定位，安装座的圆柱段直径适配常规62系列深沟球轴承的内孔尺寸，不需要额外加工转接套就能完成装配，降低了配套加工的成本。

　　下部的两根平行导杆采用等直径光轴设计，两根导杆的中心距严格按照框架摆臂的铰接孔位公差匹配，导杆的两端预留了与末端执行件连接的轴颈，轴颈处加工有环形卡槽，可通过轴用挡圈完成轴向定位，不需要额外设计锁紧压盖，能有效压缩机构的整体轴向安装尺寸。在实际应用场景中，这类机构常被用在小型振动给料器的驱动端，相比传统的偏心轮振荡结构，这套机构的传动间隙更小，振荡行程的一致性更高，不会因为长时间运行出现偏心块磨损导致的行程偏差。设计过程中特意将框架摆臂的铰接点做了等距对称处理，旋转输入轴的偏心销与摆臂的配合面采用自润滑衬套镶嵌结构，不需要定期加注润滑脂就能满足长时间连续运行的需求，适合在食品加工、医药包装这类不方便频繁停机维护的生产场景中使用。

　　从受力特性来看，双导杆的导向结构可以完全承受振荡过程中的侧向载荷，上部的旋转输入轴只需要传递扭矩，不需要承受径向力，能有效延长驱动端电机轴承的使用寿命，避免因为径向载荷过大导致的电机轴承过早损坏。机构的整体外形采用方正的框架式布局，没有外凸的异形结构，安装时可以直接通过两侧的导杆支座固定在设备的安装平板上，不需要设计复杂的安装支架，整体占用的安装空间比同行程的曲柄滑块机构小约百分之十五，适合在安装空间受限的紧凑型设备中使用。在运动特性调校方面，只需要调整上部旋转输入轴上偏心销的偏心距，就能在不更换其他零部件的前提下调整振荡行程，偏心距的可调范围覆盖了常规小行程振荡的常用参数区间，不需要重新加工整套机构就能适配不同的生产工艺需求，

　　大幅提升了机构的通用适配性。导杆与导向支座之间采用直线轴承配合，运动过程中的摩擦阻力更小，振荡过程的运行噪音更低，相比铜套导向的结构，运行噪音能降低十到十五分贝，适合在对噪音控制有要求的车间环境中使用。整套机构的所有铰接位置都做了防松脱设计，偏心销与摆臂的配合处设置了防脱卡簧，导杆与摆臂的铰接轴采用过盈配合加端面点焊的固定方式，长时间高频运行也不会出现铰接轴松脱的问题，能满足每分钟数百次往复振荡的高频运行工况，不会因为高频冲击导致连接件松动失效。
