凸缘式法兰联轴器装配结构三维设计

　　在各类工业传动系统的轴系联接场景中，刚性法兰联轴器是应用极为广泛的基础传动部件，这类部件主要用于两根轴之间的刚性同轴联接，可在无补偿偏移的工况下稳定传递转矩，常见于输送线驱动单元、中小型机床主轴传动、泵组动力输入、减速机输出端联接等对传动同轴度要求较高的场景。和弹性联轴器不同，法兰式刚性联轴器不存在挠性元件，依靠两个带凸缘的半联轴器端面贴合、螺栓组锁紧实现刚性传扭，传动过程中无滞后间隙，转矩传递效率高，适合转速稳定、冲击载荷较小的传动链路。

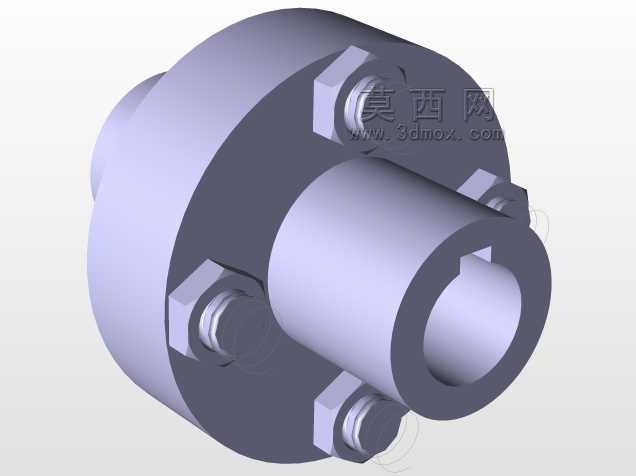

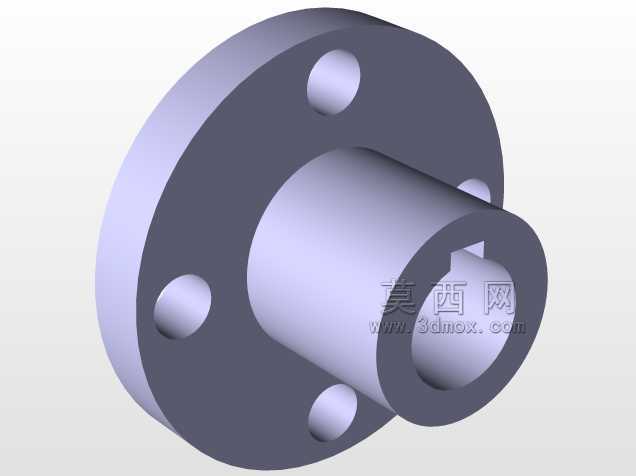

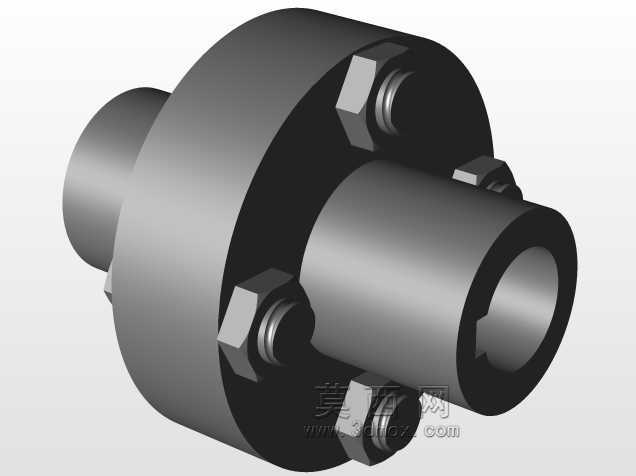

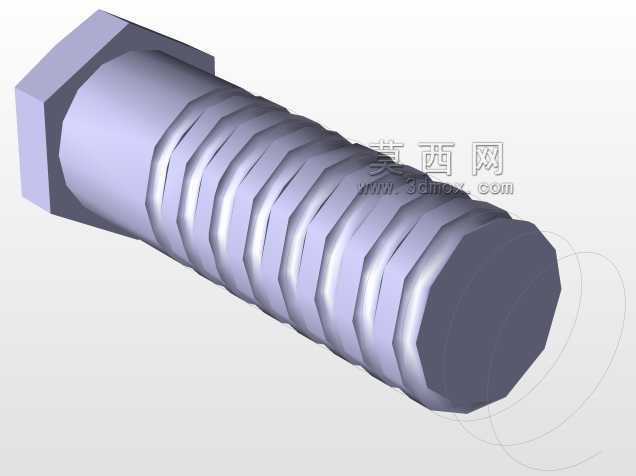

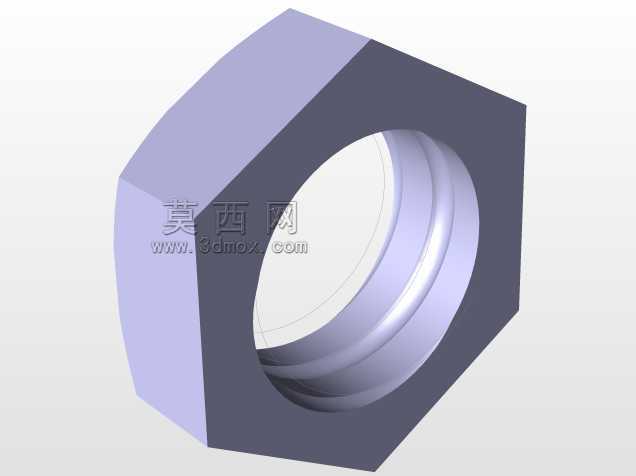

　　从结构设计逻辑来看，该联轴器采用对中榫配合结构，两个半联轴器的对接端分别设置凸止口与凹止口，装配时止口面先完成嵌合定位，可保证两根被联接轴的同轴度控制在较高精度范围内，避免装配错位带来的轴系附加弯矩。半联轴器的轴孔采用普通圆柱孔设计，可根据实际轴径选配平键联接实现周向固定，轴孔端部设置倒角，方便装配时轴的导入，同时可避免锐边划伤轴表面。螺栓组采用受拉螺栓与铰制孔螺栓两种可选配置逻辑，该模型中采用的是六角头螺栓配合螺母锁紧的结构，螺栓沿法兰盘圆周均布，数量根据额定转矩匹配，螺栓预紧后依靠法兰端面的摩擦力与螺栓杆的抗剪能力共同传递转矩，法兰盘上的螺栓孔位置度需严格控制，保证装配时螺栓可顺利穿入，各螺栓受力均匀。

　　从安装边界与尺寸适配角度，半联轴器的轮毂长度需匹配被联接轴的轴伸长度，轮毂外径需大于轴孔直径的1.5-2倍，保证轮毂对轴的抱紧力足够，避免运转过程中出现轴孔打滑。法兰盘的外径需根据螺栓分布圆直径确定，螺栓分布圆需预留足够的螺栓扳手空间，保证装配时可顺利完成螺母锁紧操作，法兰盘的厚度需满足螺栓的沉孔深度与端面承压强度要求，避免锁紧时法兰盘出现变形。两个半联轴器对接端面的平面度需控制在合理公差范围内，保证装配后端面完全贴合，无局部间隙，避免运转过程中出现端面偏磨。

　　在实际选型应用中，这类联轴器不适合存在较大径向偏移、角向偏移的轴系，若两轴安装对中误差超出允许范围，运转过程中会产生较大的附加载荷，加剧轴与轴承的磨损，因此装配时需先完成两端轴的对中调整，再锁紧螺栓组。日常运维中需定期检查螺栓的预紧力，避免长期运转后螺栓松动导致传动失效，由于其结构简单、制造维护成本低、传扭能力强，在中低速、重载、对中精度良好的传动场景中始终是首选联接部件。建模过程中需重点保证止口配合尺寸、螺栓孔位置度、轴孔与法兰端面的垂直度等关键形位公差，确保模型可直接用于工程出图与装配干涉校验，为实际生产加工提供准确的结构参考。
