在行走类机械、工业传动系统的布局中,这类关节部件常出现在需要跨轴传递扭矩、同时允许两连接轴存在小角度偏摆的位置,比如非同轴布置的传动链路末端、需要随动调整角度的操纵机构连接段,区别于刚性联轴器完全锁死两轴相对位置的特性,这类关节可以在两轴存在3°到8°的动态偏角时持续稳定传递扭矩,不会因为安装同轴度误差或者运行中的结构形变产生卡滞、附加载荷激增的问题。

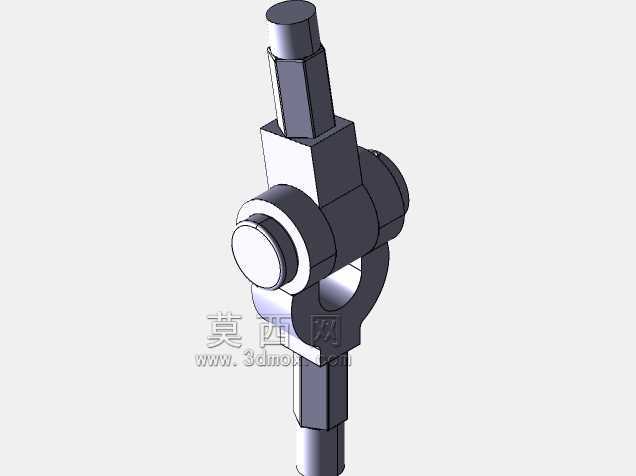

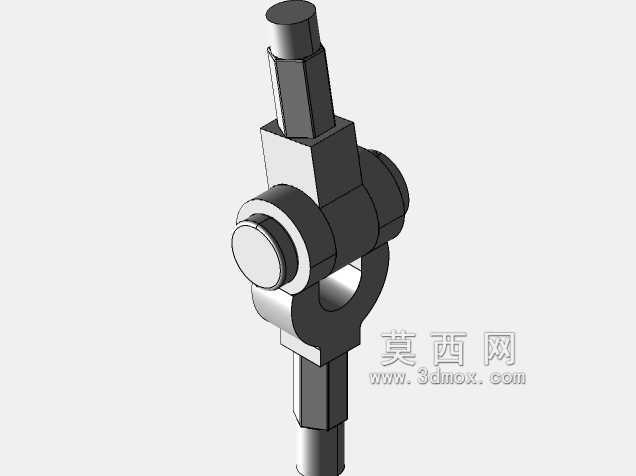

从结构设计逻辑来看,整个关节采用分体式组装结构,中间的十字销作为核心传力载体,两个互相垂直的轴颈分别嵌入两端叉形接头的轴孔内,轴颈与孔位之间预留了合理的配合间隙,既保证转动时的灵活性,又避免间隙过大导致传动回程误差超标。两端的连接轴段做了差异化的结构设计,一端为带扁位的圆柱轴段,适配带键槽的轮毂安装位,可以通过平键传递大扭矩,防止轴与轮毂之间出现相对转动;另一端为光轴配合卡簧槽的结构,方便快速插装到对应安装座内,靠卡簧实现轴向定位,减少现场装配的工序步骤。
实际选型匹配时,需要重点核对几个安装边界参数:首先是关节的总长度,即两端轴头最外侧端面之间的距离,要匹配安装位的轴向空间,避免装配后出现轴头顶死相邻结构件的问题;其次是十字销的轴颈直径,这个参数直接决定了关节可传递的额定扭矩,轴颈直径每提升一个规格,额定扭矩会对应提升40%左右,选型时要按照传动链路的峰值扭矩乘以1.5倍的安全系数来匹配,避免过载导致轴颈剪切断裂;再者是两端连接轴的直径与扁位尺寸,要和对接的轮毂内孔、安装座孔径保持过渡配合,过盈量控制在0.01mm到0.03mm之间,既方便压装,又不会出现运行时的松动窜动。
从功能特性上看,这类关节的核心优势在于对安装误差的补偿能力,很多现场传动布局中,因为机架焊接变形、加工件的形位公差累积,两轴的实际同轴度很难达到刚性联轴器的安装要求,强行使用刚性联轴器会导致轴承承受额外的径向力,大幅缩短轴承、密封件的使用寿命,而使用这类万向关节,可以在不提升加工、安装精度要求的前提下,保证扭矩传递的稳定性,降低整个传动系统的制造成本与装配难度。另外,关节的叉形部位做了圆角过渡处理,避免应力集中在叉根位置,在承受冲击载荷时,圆角结构可以分散应力流,减少叉根部位开裂的风险,这也是很多新手建模时容易忽略的细节,直接做直角过渡的结构在有限元分析时会出现明显的应力集中红区,实际使用中很容易在冲击载荷下断裂。
日常维护层面,这类关节的十字销轴颈位置需要预留润滑通道,定期加注润滑脂减少转动副的磨损,不过在轻载、低转速的操纵机构场景下,也可以采用自润滑衬套镶嵌在轴孔内,实现免维护的使用效果,不需要定期加注润滑脂,适配一些不方便日常维护的安装位置。在建模过程中,需要重点保证两个轴颈的垂直度公差,控制在0.02mm以内,如果垂直度超差,会导致关节转动时出现卡滞、传动不均匀的问题,转动一圈的过程中扭矩波动会明显增大,影响整个传动系统的运行平稳性。另外,两端叉头的对称度也需要严格控制,保证十字销装入后,两端的转动阻力一致,不会出现一侧松一侧紧的情况。
在实际应用场景里,这类关节除了用在车辆的转向操纵机构中,还广泛应用在轻工机械的传动链路、农业机械的动力输出部位、自动化设备的角度调整机构上,比如包装设备的输纸机构、纺织机械的导辊传动端,只要存在两轴小角度偏摆、需要传递扭矩的位置,都可以看到这类结构的身影。设计时还要考虑关节的最大摆角限制,当两轴的偏角超过设计允许的最大值时,十字销的轴颈会和叉头的端面发生干涉,导致关节无法转动,所以在布局时要核算运行过程中两轴的最大动态偏角,预留足够的转动空间,避免运行中出现结构干涉。
