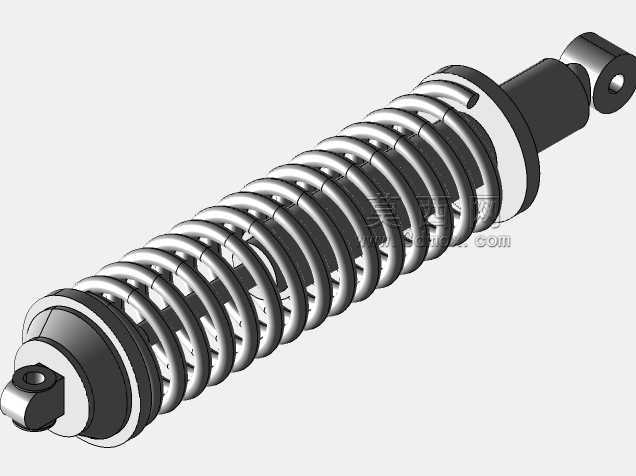

摩托车液压阻尼弹簧悬架结构设计

　　在两轮代步工具的底盘结构设计中，悬架部件是连接车架与行走轮系的核心传力缓冲单元，日常通勤场景下，路面的细碎颠簸、减速带冲击、弯道侧倾带来的载荷变化，都需要通过悬架完成能量吸收与释放，避免刚性冲击直接传递到车架与驾乘人员位置。这款弹簧阻尼一体式悬架，采用圆柱螺旋压缩弹簧与筒式阻尼器同轴集成的布局，整体结构紧凑，适配多数中小排量跨骑、踏板摩托车的后悬安装空间，也可经过参数调整后用于电动自行车、轻型非道路代步车的悬挂系统。

　　从功能实现逻辑来看，该部件承担双重作用：一方面通过螺旋弹簧的弹性形变，承接路面传来的垂向冲击载荷，将瞬间的刚性冲击转化为弹簧的弹性势能逐步释放，避免轮系跳动直接传导至车架；另一方面内置的液压阻尼结构，会在弹簧往复伸缩过程中提供可控的阻尼力，抑制弹簧多余的往复震荡，让轮系始终保持与路面的有效贴合，既保障驾乘过程的平稳性，也能让轮胎抓地力维持在稳定区间，为制动、转向操作提供可靠的接地条件。

　　设计过程中，首先需要匹配整车的簧下质量与额定载荷，确定弹簧的线径、中径、有效圈数与刚度曲线，这款模型的弹簧采用等节距等圆柱径设计，加工工艺成熟，量产成本可控，弹簧表面做了发黑防锈处理，适配户外多尘、遇水的使用场景。阻尼筒部分采用双吊耳铰接式安装结构，两端的铰接孔内预留了衬套安装位，可根据使用需求搭配橡胶衬套或者金属关节轴承，前者能进一步过滤高频细碎震动，后者则能提供更精准的操控反馈，适配不同定位的车型需求。

　　安装边界方面，该悬架的两端吊耳中心距为核心安装尺寸，设计时预留了足够的伸缩行程，静态安装时处于弹簧预压缩状态，既保证空载状态下悬架有足够的拉伸余量，应对车轮下坠的工况，也能在满载压缩时不会出现弹簧并圈、阻尼筒触底的硬冲击问题。阻尼筒的外径与弹簧内径之间预留了均匀的环形间隙，避免弹簧伸缩过程中与筒壁发生摩擦剐蹭，延长部件使用寿命。吊耳的铰接孔孔径、连接螺栓规格都参照通用摩托车配件的标准尺寸设计，具备良好的互换性，可直接替换同规格的原厂悬架部件，无需对车架安装位做二次修改。

　　从结构细节来看，阻尼筒的上端设置了防尘罩结构，能阻挡行驶过程中卷起的泥沙、灰尘进入阻尼筒的活塞杆密封位置，避免密封件过早磨损导致液压油泄漏，保障阻尼性能的长期稳定性。弹簧的两端都做了并圈磨平处理，安装后端面与阻尼筒的支撑座完全贴合，受力均匀，不会出现弹簧偏载、侧向弯折的问题。整体结构没有多余的冗余设计，所有部件都围绕缓冲、减震、传力的核心功能布局，三维建模过程中对弹簧的螺旋升角、阻尼筒的壁厚、吊耳的过渡圆角都做了精准还原，可直接用于结构教学、配件改装参考、整车装配干涉校验等场景。在实际选型应用中，可根据整车的整备质量、常用行驶路况，调整弹簧刚度与阻尼阀的开孔参数，比如偏向舒适定位的代步车型可选择较低刚度的弹簧与偏小的阻尼系数，过滤更多路面颠簸；偏向运动定位的车型则可搭配更高刚度的弹簧与更大的阻尼系数，减少过弯时的侧倾，提升操控响应速度。
