摩托车后悬架液压避震器三维结构设计

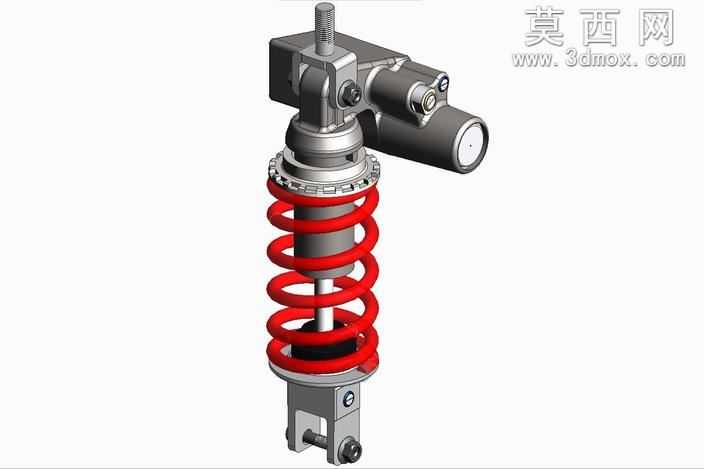

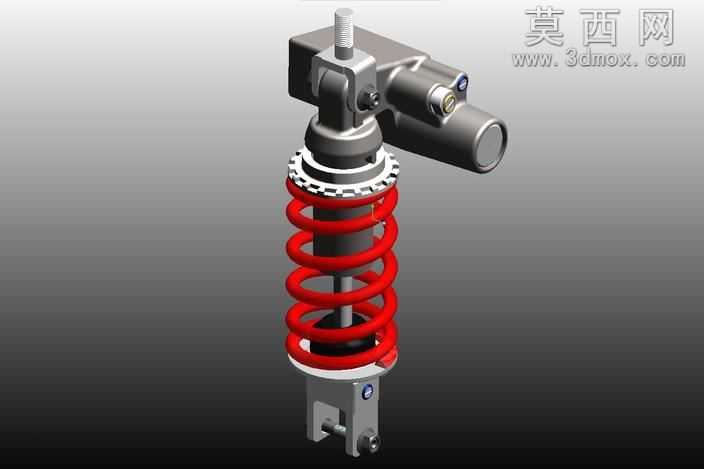

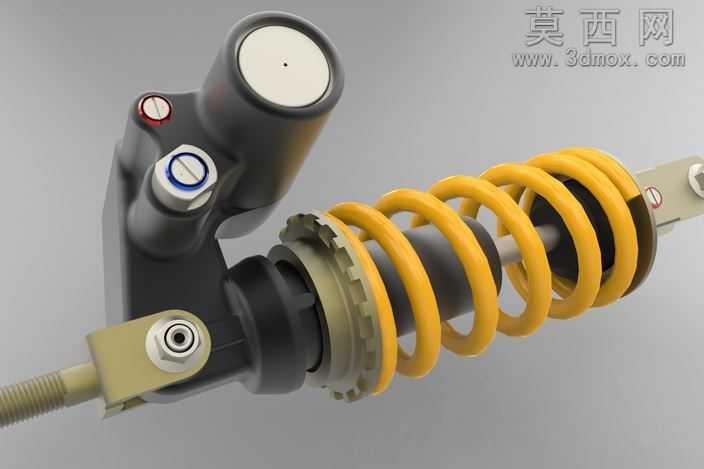

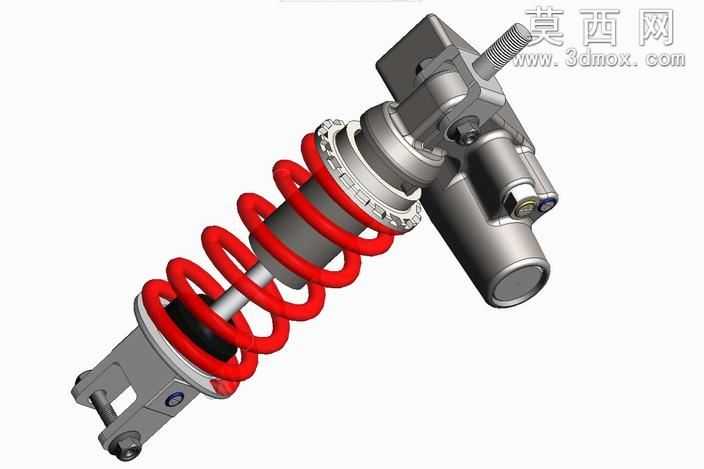

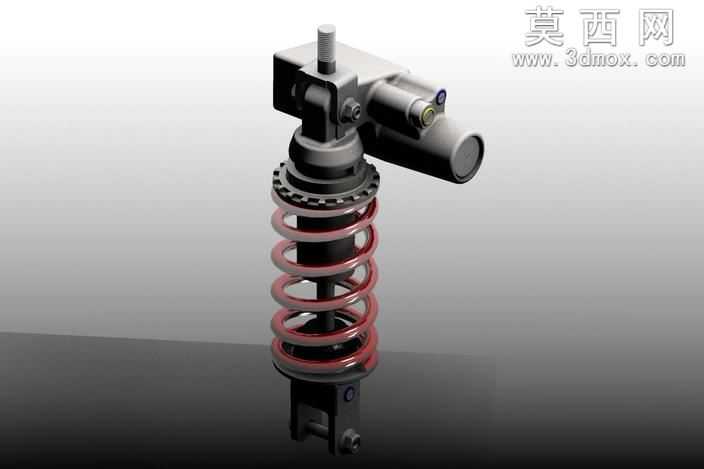

本作品为摩托车后悬架配套的液压阻尼式避震器三维建模成果，建模阶段围绕避震器的实际功能逻辑搭建完整装配结构，首先完成核心阻尼筒体的建模，精准还原筒体上的高低速阻尼调节旋钮结构，对旋钮表面的一字调节槽、密封胶圈的环形凹槽、安装固定座的螺纹孔位都做了精细化的特征还原，保证各部件的装配公差符合实际机械加工的尺寸要求。其次完成螺旋减震弹簧的建模，采用螺旋扫描特征生成等节距的弹簧主体，对弹簧两端的并圈磨平结构做了细节处理，还原弹簧与上下弹簧座的贴合接触面，保证弹簧在装配后与阻尼筒体保持同轴度，避免出现运动干涉问题。建模过程中还对避震器的上下安装吊耳、调节预紧力的锯齿形调节环、连接活塞杆的固定接头都做了1:1的结构还原，每个部件的倒角、退刀槽、密封槽等工艺特征都完整呈现，没有做过度的简化处理。材质与渲染阶段，针对不同部件的实际材质做了区分设置：阻尼筒体采用哑光黑色硬质工程塑料搭配局部金属嵌件的材质，调节旋钮采用金属镀铬材质搭配蓝色标识圈，螺旋弹簧采用亮黄色喷塑弹簧钢材质，安装吊耳与固定螺栓采用镀锌金属材质，密封胶圈采用黑色丁腈橡胶材质，通过调整材质的粗糙度、反光度、金属度参数，让不同部件的质感区分清晰。渲染时采用柔和的侧上方打光方案，突出弹簧的螺旋曲面光影变化、金属部件的高光反射、橡胶部件的哑光质感，同时添加了柔和的环境反射效果，让整体渲染效果贴近真实产品的实物拍摄质感。设计思路上，该避震器模型完全参照真实越野摩托车后避震的结构逻辑搭建，完整保留了阻尼调节、预紧调节、行程缓冲的全部功能结构，各活动部件的运动行程都做了限位约束，可直接用于悬架运动仿真、结构受力分析的前期模型基础，也可作为摩托车整车装配的配套子装配体使用，模型的各部件都做了独立的特征分组，方便后续根据需求修改参数、调整结构尺寸。
