糖厂甘蔗汁加酸用磷酸槽管路输送装置

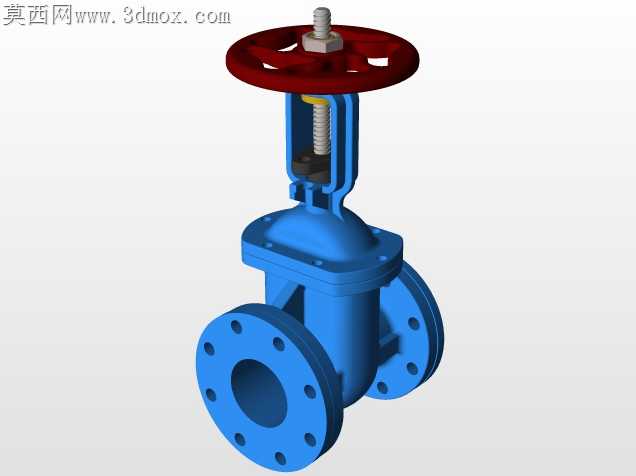

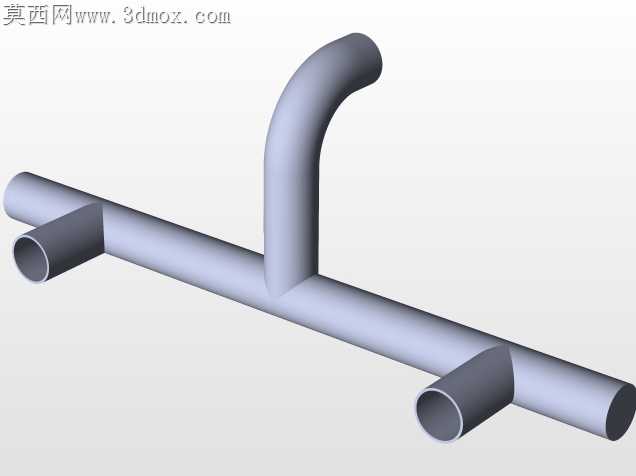

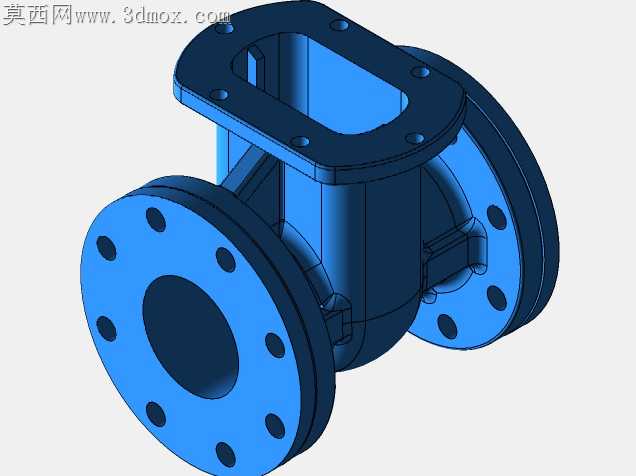

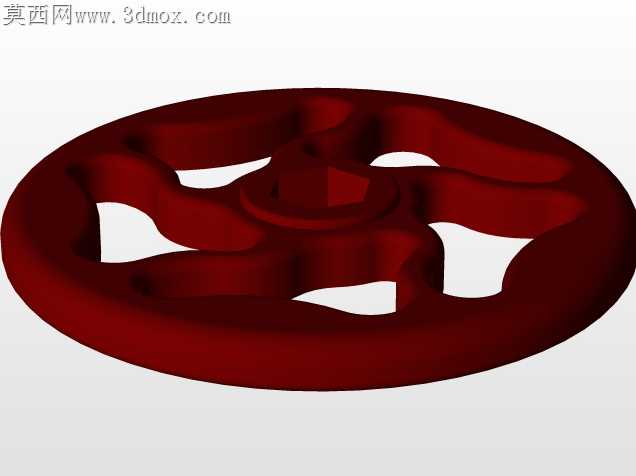

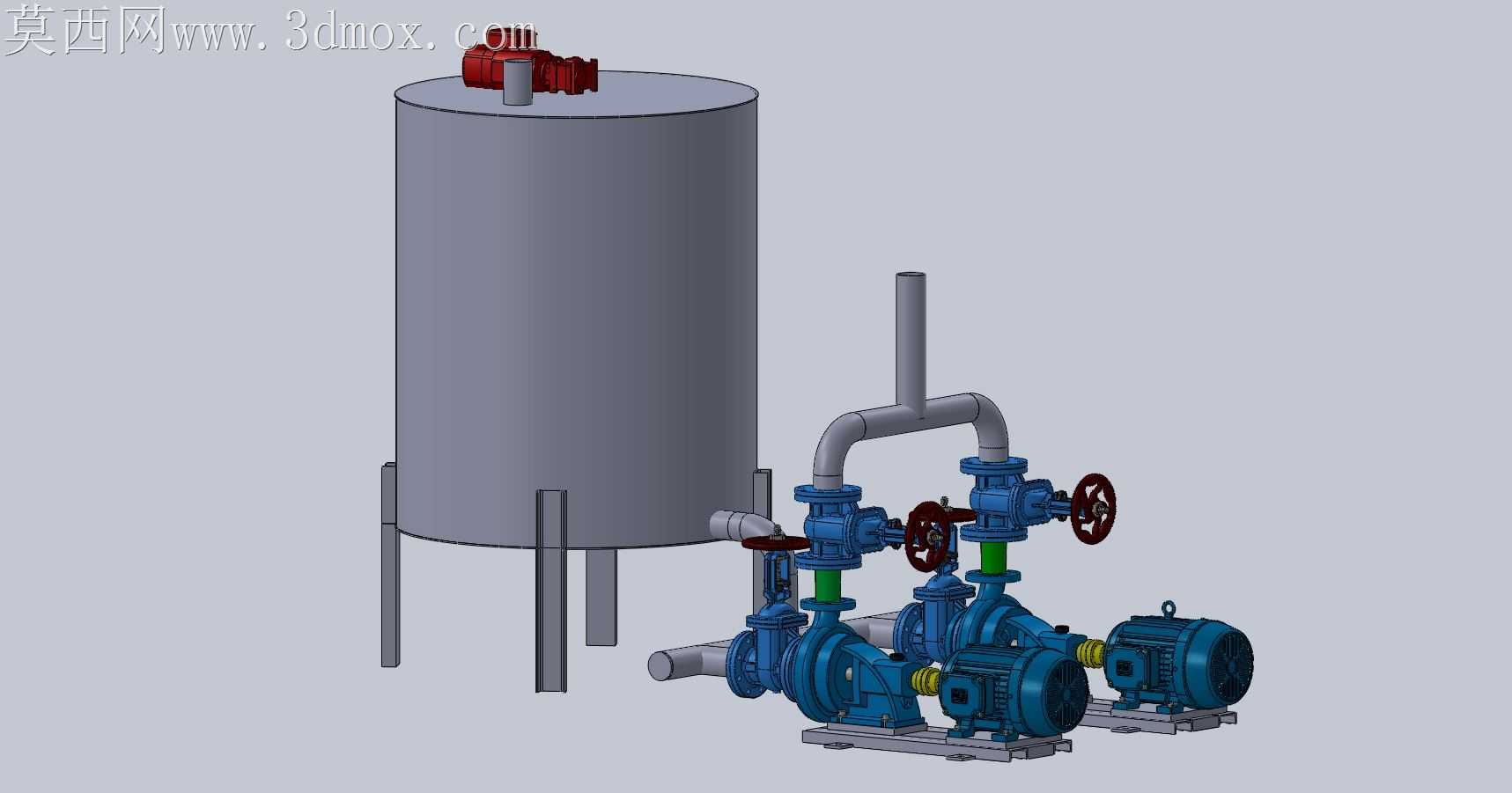

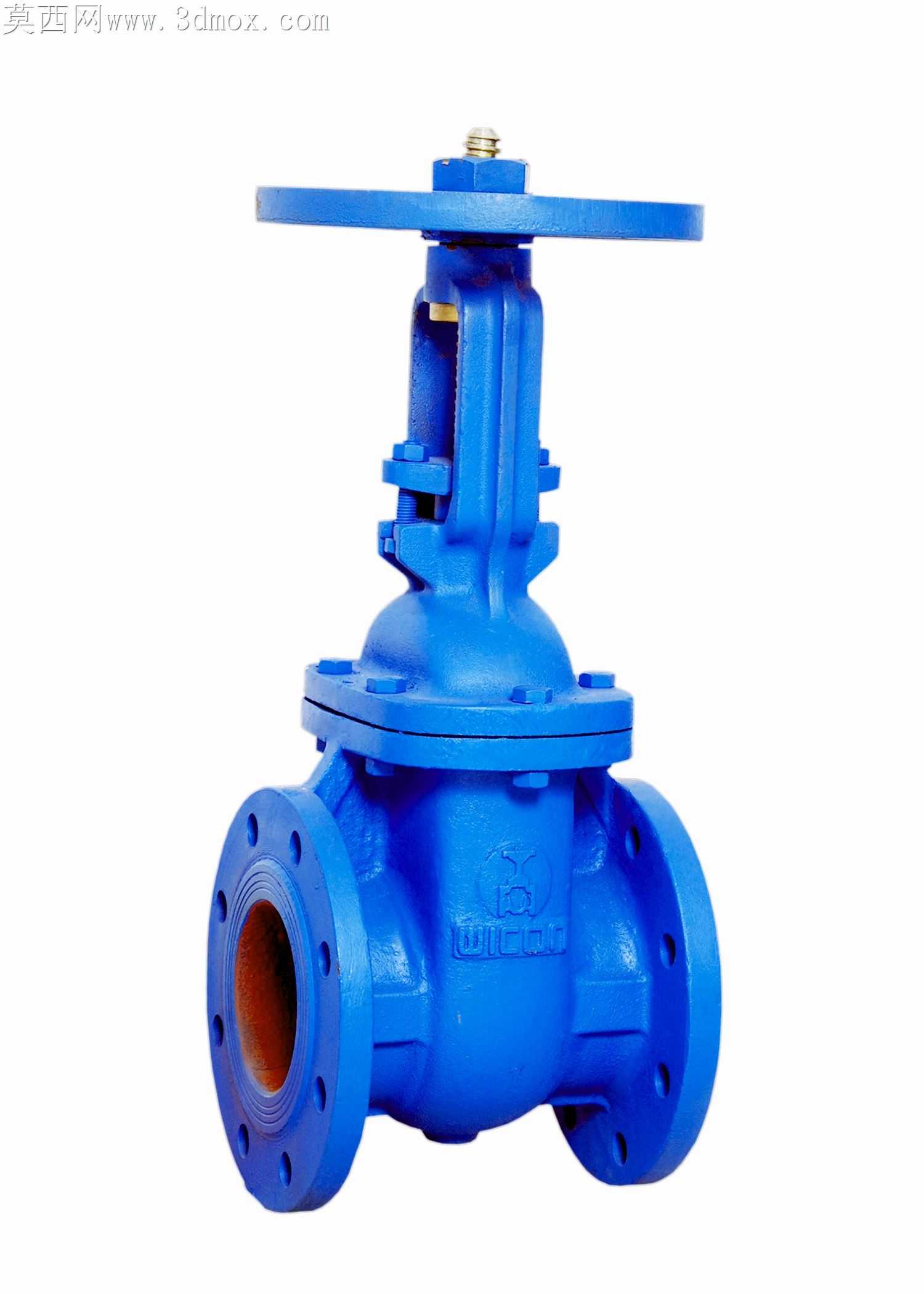

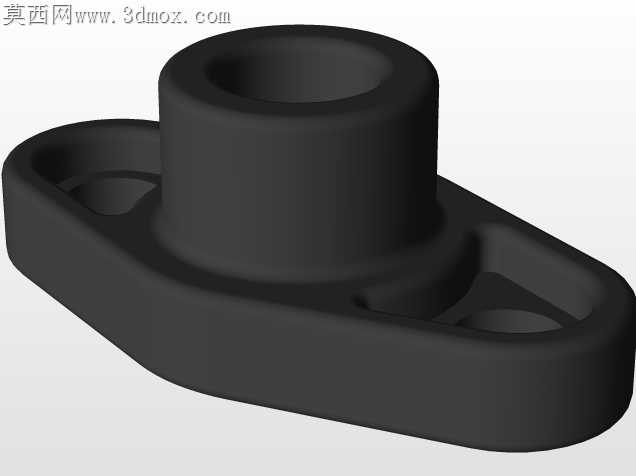

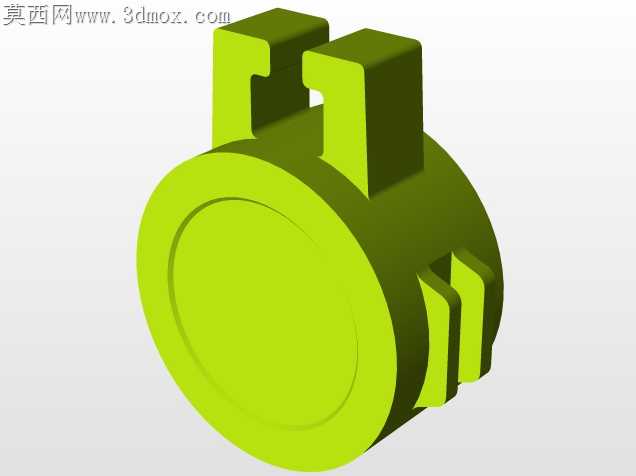

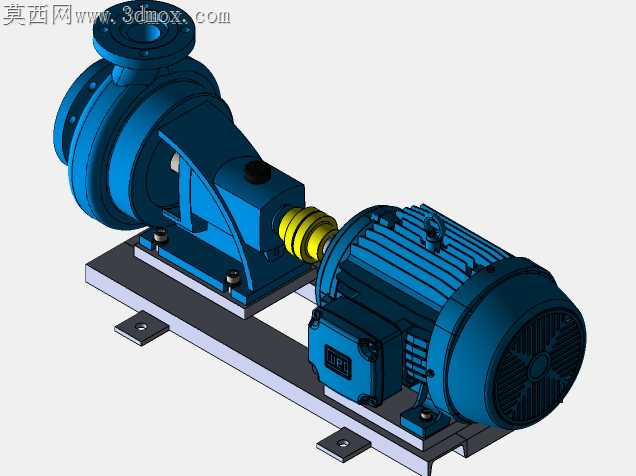

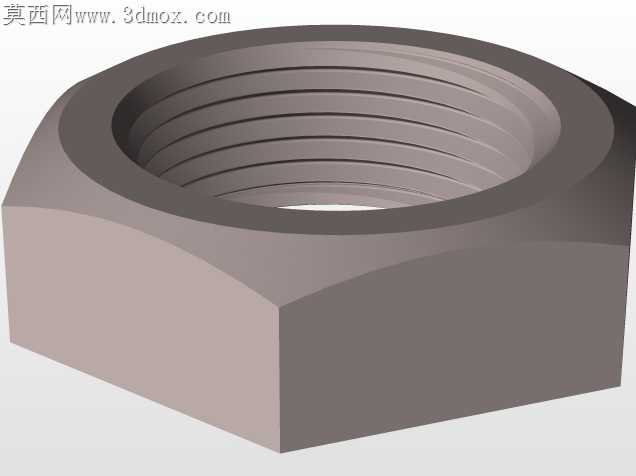

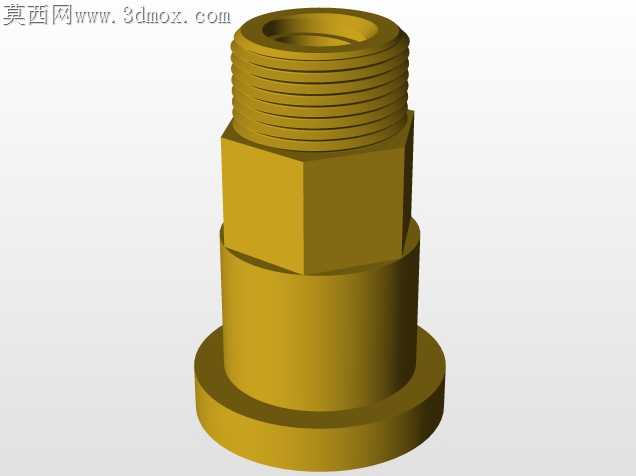

糖厂蔗汁加酸工段的现场工况里，稀磷酸介质带弱腐蚀性，输送启停频繁时管路水锤冲击很容易造成接口渗漏，这套装置的结构设计刚好对准这些加工装配里的实际痛点。立式储槽的支腿排布特意避开了泵组的检修操作空间，支腿与槽体焊接处做了圆弧过渡补强，不用额外加加强筋就能抵消满液状态下的槽体侧壁形变，现场安装时不用二次配做支撑座，直接落位就能对齐预埋地脚的安装孔位。槽顶的进酸口采用偏心异径接口，能避免进液时直冲槽底激起沉渣，也能减少进液过程的槽内负压波动，不用额外增设呼吸阀就能满足常压储液的工况要求。两台并联离心泵的进出口都装了球阀，阀组的手轮朝向统一斜向上45度，现场操作时不会被管路遮挡，手轮与泵体电机的散热罩预留了足够的操作间隙，戴耐酸手套操作也不会发生剐蹭。泵进出口的软连接段长度控制在1.5倍管径范围，既能抵消泵组运行时的振动传递到槽体，也不会因为软接过长造成管路挠度超标，运行时不会出现管路晃荡的问题。管路的弯头全部采用大曲率半径的煨弯结构，不用直角弯头减少酸液流动的阻力损失，焊缝位置全部布置在管路外侧，现场做防腐衬胶时不用探入管路内部就能完成焊缝打磨处理，能大幅降低现场施工的质检难度。泵组的共用底座做了一体化的集液槽设计，日常检修时漏出的酸液会顺着底座的导流槽汇入集中收集点，不会直接流到车间地面腐蚀水泥层。阀组与泵体的连接法兰特意做了止口定位，现场装配时不用反复调整同轴度，螺栓穿装时不会出现别劲的情况，能有效避免密封垫受压不均造成的渗漏。槽体的出液口位置比泵的进口中心线高300mm，刚好满足离心泵的灌注头要求，不用额外加引液装置就能直接启泵，减少了日常操作的步骤。整套装置的所有外露构件都预留了防腐层的施工厚度，装配公差控制在合理范围，不会因为防腐层喷涂后出现螺栓孔对位不准、阀件卡涩的问题，完全适配糖厂非连续生产的启停工况，日常维护时拆换任意一台泵或者阀门都不用排空整个储槽的介质，能大幅减少检修时的物料浪费和停机时间。
