重载链板物料输送机架结构设计

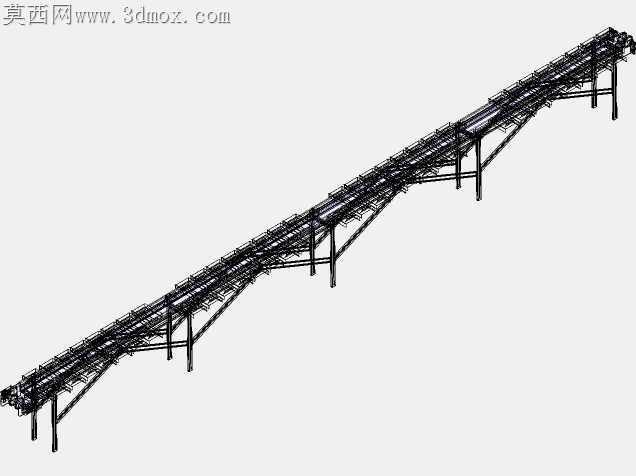

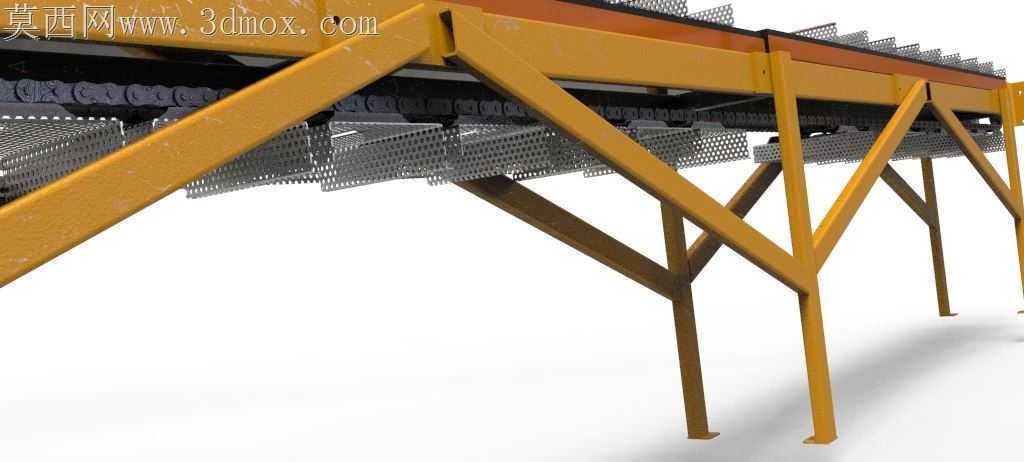

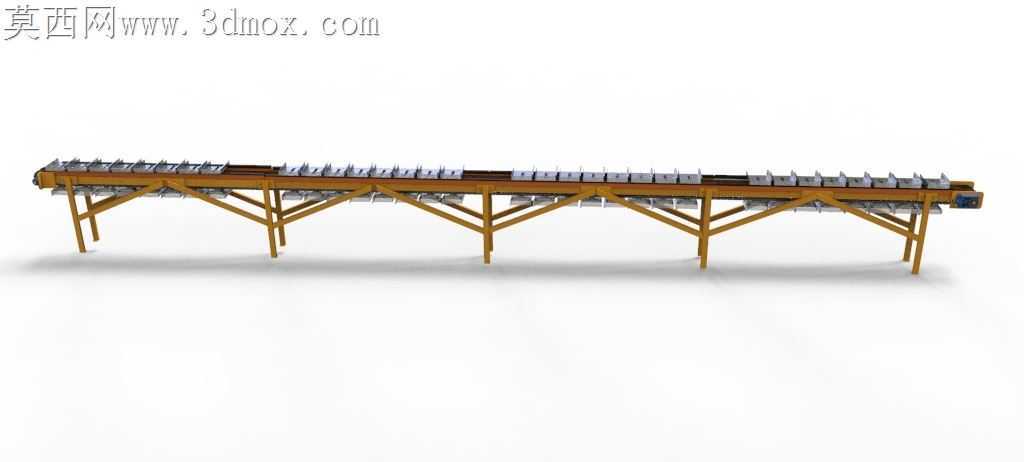

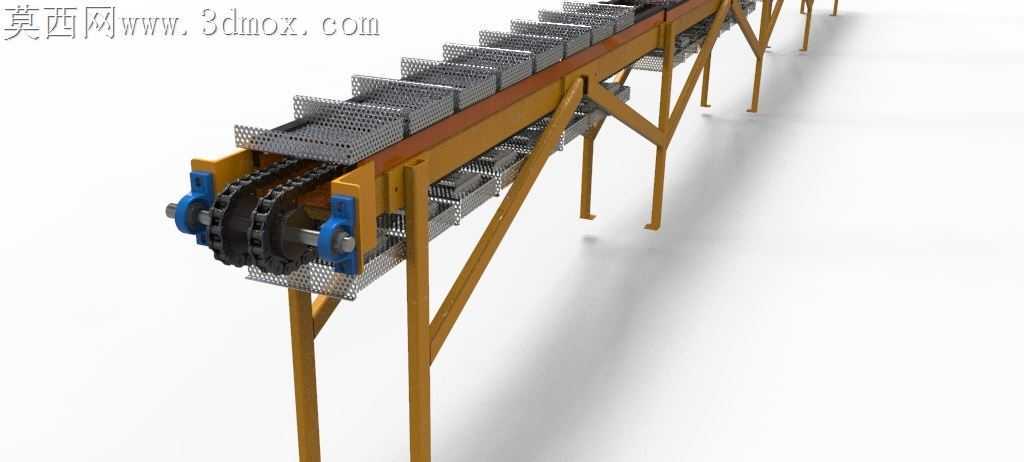

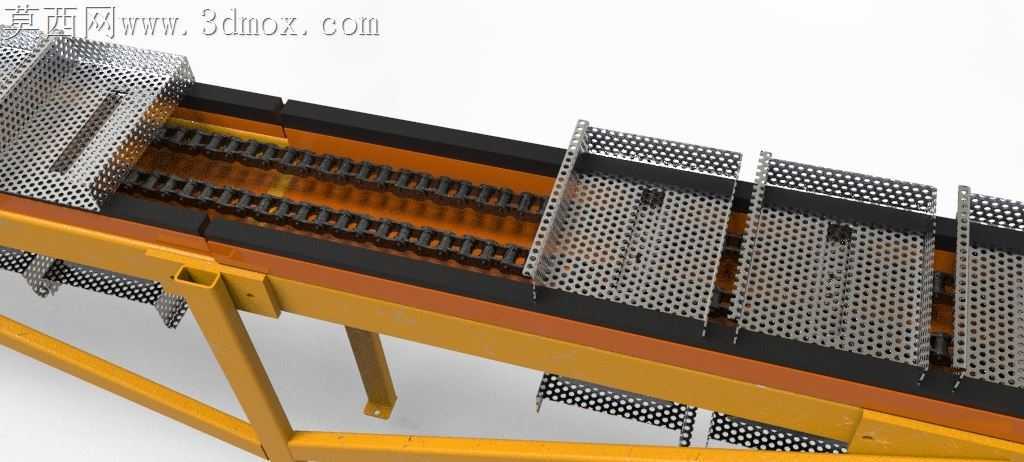

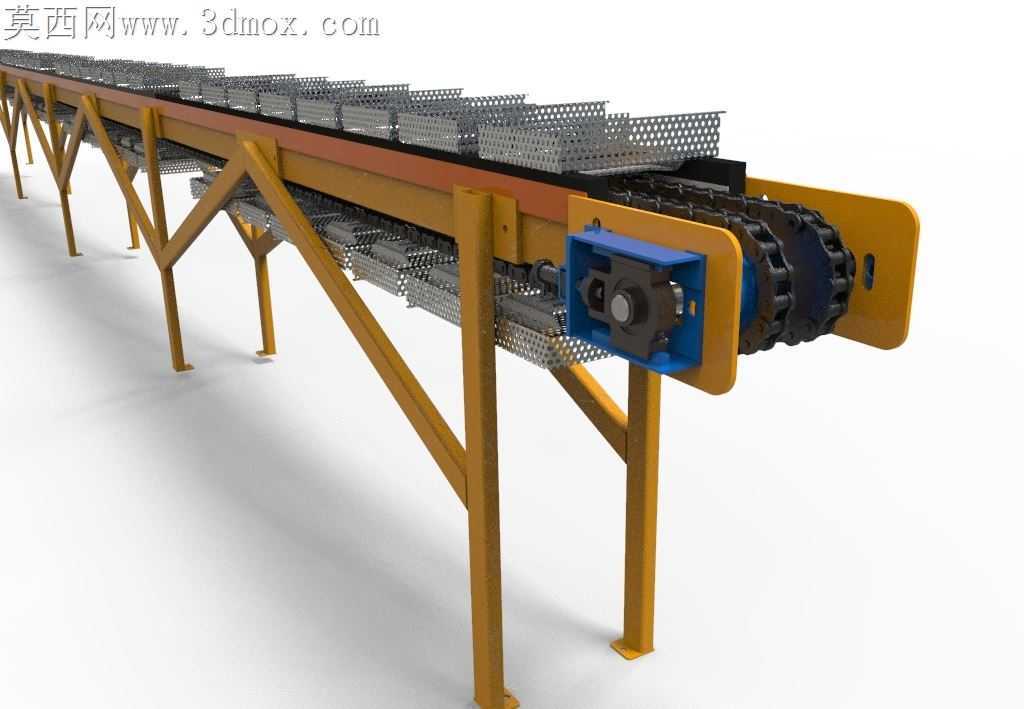

车间现场长距离输送散料或带边角的冲压件时，普通皮带输送极易出现带面划伤、跑偏掉料的问题，重载工况下机架挠度超标还会拉扯链条出现跳齿，这套链板输送结构在设计时就把加工适配的细节埋进了每一处连接位。机架支腿采用斜撑交叉布局，没有用常见的方通直连，斜撑与主纵梁的连接位特意留了3mm的焊接收缩余量，避免工厂焊接时纵梁受热变形导致整条线体出现旁弯，支腿底部的安装板开了长圆孔，现场打膨胀螺栓固定时能微调15mm的位置偏差，不用二次扩孔耽误安装进度。端部的传动链轮座做了分体式蓝色端盖设计，轴承座嵌入端盖的止口深度比常规设计深2mm，加工时就算端盖平面有0.1mm的铣削误差，也能保证轴承外圈完全贴合止口，不会出现运转时轴承外圈跑位的问题，端盖与主框架的连接用内六角螺栓沉头安装，螺栓头完全没入端盖平面，不会剐蹭回转的链条外链板。上下两层的链板导轨没有用整根型材通铺，而是分段用螺栓固定在纵梁内侧，单段导轨长度控制在1.2米，磨损后只需要拆换对应段就行，不用整条线拆解更换，导轨面比链板侧边低1mm，既能给链板运行提供导向，又不会因为加工面的平面度误差卡滞链板。承载链板用冲孔网板结构，网孔的翻边方向全部朝向物料承载面，散落的细小切屑会顺着网孔漏到下层接料板，不会卡在链板和导轨的缝隙里磨坏接触面，链板之间的连接销轴特意做了台阶限位，装配时销轴压入外链板后不会出现轴向窜动，避免长时间运转后链板散架。驱动端的张紧结构藏在端部黄色侧板的内侧，调整螺栓顶在链轮座的后端，张紧行程留了80mm，足够覆盖链条使用两年后的伸长量，调整时不用拆外部的防护罩，直接从侧板预留的孔位伸进扳手就能拧动调整螺栓。机架表面的喷塑层特意在链条回转的区域做了加厚处理，因为这个位置常年沾带切屑和润滑油，普通喷塑层用半年就会被磨穿生锈，加厚的塑层能把防腐耐磨寿命提升三倍以上。线体中间的托辊间距按重载工况设置为0.8米，比轻型输送的托辊间距缩小了近一半，输送单重50kg的工件时，链板的下挠度不会超过2mm，不会出现链板蹭到下层框架的异响。
