带侧挡定位的皮带式物料输送机构

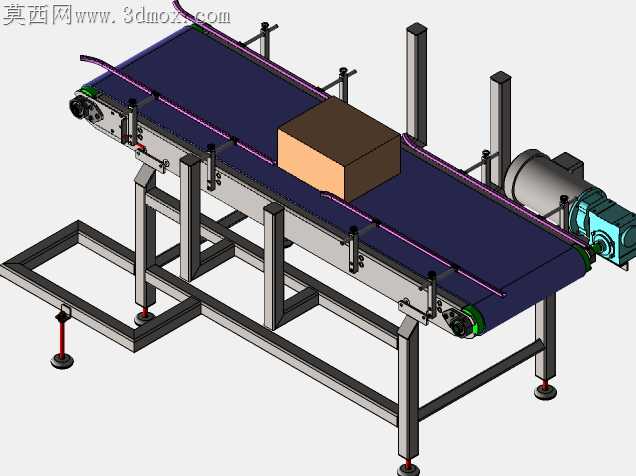

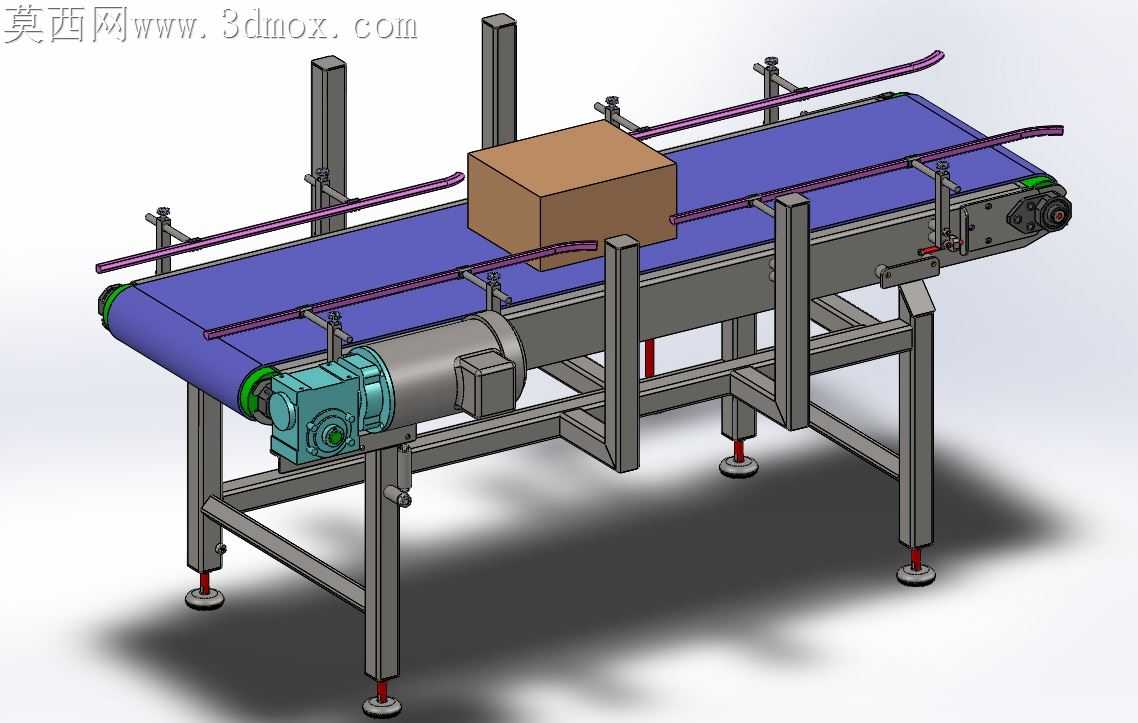

车间里常规平皮带输送线最容易出的问题，就是纸箱类方料在输送过程中受皮带张力不均、辊筒径向跳动影响发生偏移，轻则偏离后续工位定位点，重则直接从皮带侧边滑落，以往靠人工值守纠偏的方式不仅效率低，长期下来还会增加不必要的人工成本。这款输送机构在设计时没有盲目加宽皮带冗余量，反而在皮带两侧加装了可调式紫色导向挡杆，挡杆通过快拆式夹座固定在机架立柱上，不需要额外打孔就能根据输送箱体的宽度快速调整挡杆间距，挡杆端部做了圆弧外撇的导入结构，就算上料时物料位置有小幅偏差，也能顺着圆弧顺滑导入到输送中线位置，不会出现硬卡滞磨坏纸箱边角的情况。机架部分没有采用薄方管直接焊接的简易结构，而是在支腿与横梁连接位置加了三角加强筋，避免长时间承重后焊缝开裂变形，底部的可调脚杯带防滑橡胶垫，就算地面不平整也能快速调平，不会出现皮带跑偏磨边的问题。驱动端的减速电机直接通过法兰安装在主动辊端座上，省去了额外的链轮链条传动结构，既减少了传动环节的功率损耗，也避免了链条松动掉链的维护麻烦，电机安装座上预留了长条形调节孔，皮带松垮时不需要拆动电机固定螺栓就能快速张紧。皮带表面选的是哑光深蓝色耐磨PVC材质，既不会像亮面皮带那样容易反光干扰上方视觉检测设备的识别，也有足够的摩擦力带动纸箱平稳前进，不会出现物料打滑停滞的情况。两侧挡杆的固定夹座做了沉头设计，螺栓头不会突出刮蹭到输送的物料，机架所有焊接位置都做了打磨倒角处理，没有尖锐的焊渣毛刺，安装调试时不会划伤操作人员。这套输送结构没有多余的复杂功能，每一处调整结构都是针对现场实际使用的痛点设计，不管是对接打印机上料工位，还是其他需要短距离平稳输送方料的场景，都能直接适配使用，不需要做大幅的结构改动。
